Замена вакуума ваз 2110 видео

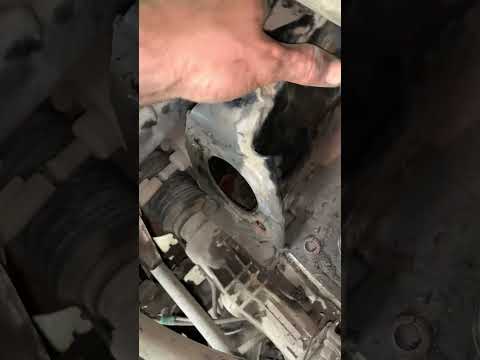

Видео:Замена вакуумного усилителя тормозов ВАЗ 2110Скачать

Замена вакуумного усилителя тормозов ВАЗ 2110

Замена вакуумного усилителя и главного тормозного цилиндра ВАЗ 2110 своими руками

Несмотря на то, что эти два агрегата неразрывно связаны друг с другом, в нашем материале мы рассмотрим их отдельно. Это позволит детально разобраться во всех нюансах и особенностях работы и ремонта двух устройств.

Замена вакуума ваз 2110 видео

Видео:ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ ВАЗ 2110, 2111, 2112Скачать

ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ ВАЗ 2110, 2111, 2112

Вакуумный усилитель

Замена вакуума ваз 2110 видео

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

  • Увеличивается степень сопротивляемости тормозной педали;
  • Снижает показатель нагрузки на тормозную систему;
  • Выступает в роли высокоэффективного вспомогательного узла;
  • Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

Замена вакуума ваз 2110 видео

У данного элемента следующие составляющие:

  • Плотный корпус, для изготовления которого применяют высокопрочный полимер;
  • Диафрагма, которая также называется собирательным узлом;
  • Следящий или контрольный специализированный клапан;
  • Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
  • Главный шток поршня цилиндра тормозной системы (главного);
  • Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

  1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
  2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

  • Корректирует положение поршня в пространстве;
  • Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

  • При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
  • Автомобиль начинает троить;
  • Свечи зажигания перестают работать эффективно;
  • Расход топлива заметно увеличивается.

Замена вакуума ваз 2110 видео

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

  • Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
  • После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
  • После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Замена вакуума ваз 2110 видео

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

  1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
  2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
  3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
  4. Аккуратно демонтируйте цилиндр от усилителя.
  5. Отсоединять тормозные трубки не имеет никакого смысла.
  6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
  7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
  8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
  9. Теперь вы легко можете отключить тормозную педаль и усилитель.
  10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
  11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Видео:Замена вакуума на ВАЗ 2110, 2111 и 2112Скачать

Замена вакуума на ВАЗ 2110, 2111 и 2112

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Замена вакуума ваз 2110 видео

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

  • На главном цилиндре заметны следы подтекания тормозной жидкости;
  • Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
  • Педаль тормоза попросту не нажимается.

Замена вакуума ваз 2110 видео

Замена

Замена вакуума ваз 2110 видео

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

  1. От трубопровода аккуратно отсоедините главный цилиндр.
  2. Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
  3. Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
  4. Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
  5. После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
  6. Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
  7. Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью. Хорошая альтернатива — изопропиловый спирт.
  8. Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
  9. Тщательно избегайте попадания на главный цилиндр топлива или керосина.
  10. Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд. После обработке сразу высушите и протрите уплотнители.
  11. Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
  12. При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
  13. Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
  14. При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

Прокачка

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Замена вакуума ваз 2110 видео

Процедура не сложная, но требует соблюдения инструкции.

  • Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
  • Накачайте тормозную педаль путем нескольких нажатий на нее.
  • Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
  • При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
  • Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
  • Командуйте помощнику опускать деталь.
  • Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
  • Подобными действиями прокачивается каждый из четырех контуров.
  • Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

Видео:Замена вакуумного усилителя тормозов ВАЗ 2110-12, 2170Скачать

Замена вакуумного усилителя тормозов ВАЗ 2110-12, 2170

Вакуумный усилитель тормозов ВАЗ 2110. Диагностика и ремонт

Замена вакуума ваз 2110 видео

Не верьте тем, кто говорит, что тормоза придумали трусы. Их придумали очень умные и долгоживущие люди, а вакуумный усилитель тормозов придумали к тому же и очень ленивые. Для того чтобы проверить необходимость наличия ВУТ на автомобиле, попробуйте остановить его нажатием на педаль тормоза с выключенным двигателем на небольшой скорости. Скорее всего, для полной остановки придётся так сильно жать на тормозную педаль, что вам потребуется даже немного привставать на сиденье. А представляете, если вас будет ожидать такой сюрприз во время интенсивного движения в потоке автомобилей, да и ещё и на спуске? Поэтому к данному вопросу просто необходимо отнестись со всей серьёзностью и полнотой ответственности за свою и чужую безопасность. Итак, разберёмся, как делается ремонт ВУТа и замена его составных частей.

Видео:Какие могут быть причины неисправности вакуумного усилителя тормозов. Как проверить их самомуСкачать

Какие могут быть причины неисправности вакуумного усилителя тормозов. Как проверить их самому

Общее устройство тормозной системы ВАЗ 2110

Вакуумный усилитель тормозов ВАЗ-2110 находится в подкапотном пространстве автомобиля между главным тормозным цилиндром и педалью тормоза.

Замена вакуума ваз 2110 видео

Схема расположения ВУТ

Принцип работы вакуумного усилителя тормозов вкратце рассмотрим на следующем рисунке:

Замена вакуума ваз 2110 видео

В исходном состоянии обе полости посредством следящего клапана (на рисунке отсутствует) соединены с атмосферой. При нажатии на педаль тормоза шток перемещает диафрагму влево, следящий клапан разъединяет полости и в полости «А» создаётся разряжение. А так как полость «Б» всё так же находится под атмосферным давлением, то оба эти условия (разряжение + атмосферное давление) в совокупности придают торможению дополнительное усилие.

Подробно рассмотреть работу всей тормозной системы автомобиля в совокупности вы можете в следующем видеоуроке.

Как работает (на видео)

Видео:Замена вакуумного усилителя тормозов ВАЗ 2110-2112Скачать

Замена вакуумного усилителя тормозов ВАЗ 2110-2112

Диагностика вакуумного усилителя своими руками

Прежде всего необходимо сказать, что неполадки в работе и выход из строя вакуумного усилителя не носит фатального характера. Происходит лишь характерное затруднение при торможении автомобиля и в ряде случаев нарушение стабильной работы двигателя. В любом случае перед поездкой вы можете самостоятельно провести достаточно эффективную и не требующую специальных навыков проверку работы вакуумного усилителя тормозов, для этого:

  1. При не заведённом двигателе нажимаем несколько раз на полный ход тормозную педаль;
  2. Удерживаем её в нажатом состоянии;
  3. Заводим двигатель.

Если же при этом педаль немного «ушла» в пол, значит, с вашим вакуумным усилителем всё в порядке, если же нет, то продолжаем дальнейшую диагностику системы.

Основные признаки неисправностей ВУТ (таблица)

ПризнакиДиагностикаЗаключениеМетод устранения
Шипение
при торможении
Двигатель работает, нажимаем на педаль тормоза и одновременно фиксируем шипящий звук в районе педалиНарушена целостность диафрагмыЗамена диафрагмы, всего ВУТ
Шипение при работающем двигателеДвигатель работает, в подкапотном пространстве прослушивается шипение.
Двигатель работает нестабильно, при нажатии на педаль тормоза обороты незначительно кратковременно повышаются
Нарушена целостность патрубка, соединяющего ВУТ и впускной коллекторПоиск подсоса воздуха, устранение, замена патрубка
Мягкая «ватная» педаль тормозаПри нажатии на педаль она стабильно, безостановочно «уходит» до пола. При торможении нет ощущения стабильного сопротивления усилию нажатияРазгерметизация гидравлической системы, попадание воздухаПоиск подтёков, проверка уровня жидкости, прокачка тормозов.
Автомобиль не «дотормаживает»При нажатии на педаль торможение запаздывает, хода педали не хватает для блокировки колёсБольшой свободный ход штокаОтрегулировать холостой ход

Видео:✅🚘Как проверить вакуумный усилитель тормозов (ВУТ) и его клапанСкачать

✅🚘Как проверить вакуумный усилитель тормозов (ВУТ) и его клапан

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

  • Рожковые и торцевые ключи размерами «10», «13», «17»;
  • Мощная плоская отвёртка;
  • Ремкомплект или ВУТ в сборе;
  • Герметик и немного желания всё сделать своими руками.

Демонтаж

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

    Отсоединяем от тормозной педали шток-толкатель:

Видео:Замена вакуумного усилителя тормозов ВАЗ 2109Скачать

Замена вакуумного усилителя тормозов ВАЗ 2109

Снимаем вакуумный усилитель тормозов на ВАЗ-2110 своими руками для замены

Замена вакуума ваз 2110 видео

Тормоза – один из самых важных элементов автомобиля. Он обеспечивает безопасность не только водителя и пассажиров салона, но и пешеходов. Поэтому, ремонт тормозной системы необходимо проводить своевременно. В этой статье пойдёт речь о замене вакуумного усилителя тормозов своими руками.

Видеоматериал поможет разобраться с процессом замены вакуумного усилителя тормозов. Будут рассмотрены основные операции, а также указаны тонкости и нюансы проведения процедуры.

Видео:Замена вакуумного усилителя тормозов ВАЗ 2110 / Как поменять вакуумный усилитель тормоза Лада 2110Скачать

Замена вакуумного усилителя тормозов ВАЗ 2110 / Как поменять вакуумный усилитель тормоза Лада 2110

Процесс замены вакуумного усилителя на ВАЗ-2110

Замена вакуума ваз 2110 видео

Вакуумный усилитель тормозов.

Чтобы заменить вакуумный усилитель тормозов необходимо обладать некоторыми знаниями конструкции транспортного средства. На ВАЗ-2110 не так и сложно заменить деталь своими руками.

Необходимо запастись набором инструментария – ключами и отвёртками и можно приступать к процедуре. Рассмотрим, поэтапно процесс замены вакуумного усилителя тормозов ВАЗ-2110:

  1. Снимаем клемму-минус с АКБ.
  2. Отключаем колодку проводов на датчике уровня тормозной жидкости.

Замена вакуума ваз 2110 видео

Отсоединяем питание от датчика уровня тормозной жидкости.

Замена вакуума ваз 2110 видео

Откручиваем шланг с обратного клапана.

Замена вакуума ваз 2110 видео

В подкапотном пространстве необходимо выкрутить две крепёжных гайки главного тормозного цилиндра.

Замена вакуума ваз 2110 видео

Отводим цилиндр с трубками от усилителя.

Замена вакуума ваз 2110 видео

Демонтируем крепления вакуумного усилителя с салона.

Замена вакуума ваз 2110 видео

Снимаем стопорную пластину с пальцем.

Замена вакуума ваз 2110 видео

Открутив крепления, снимаем кронштейн.

Замена вакуума ваз 2110 видео

Вот так выглядит подкапотное пространство без усилителя!

Выбор детали

Замена вакуума ваз 2110 видео

Оригинальный каталожный номер вакуумного усилителя тормозов ВАЗ-2110 – 21103510010.

Цена этой детали составляет – 4000 рублей. Кроме этого существует ряд аналогов, которые можно использовать. Так, автомобильный рынок предлагает следующее не оригинальные детали:

    Pekar 2110-3510010 со средней стоимостью 2500 рублей.

Замена вакуума ваз 2110 видео

Pekar 2110-3510010 — усилитель со спортивным уклоном.

Замена вакуума ваз 2110 видео

Вакуумный усилитель тормозов master-Sport

Признаки неисправности (варианты проверки)

Существует несколько признаков неисправности вакуумного усилителя тормозов, а соответственно и диагностики работоспособности. Рассмотрим, каждый из вариантов:

  1. Запускаем мотор и даём ему поработать несколько минут, после чего необходимо его заглушить. Нажимаем несколько раз на педаль тормоза. При нормальной работоспособности усилителя, первый раз педаль выжмется, но последующие разы ход будет меньше и меньше. Если второй и последующий разы ход педали не уменьшается, то существует пробой в системе и деталь не герметична. Это означает, что вакуумный усилитель необходимо заменить.
  2. Второй вариант предполагает, что первый вариант не дал никакого результата, и закрались сомнения. Выжимаем педаль тормоза и заводим мотор. При таком повороте событий, после запуска силового агрегата педаль должна опуститься до упора. Если этого не произошло, то существует подсос воздуха и усилитель не работает.
  3. На работающем моторе удерживаем педаль тормоза, после чего глушим мотор. Педаль, не отпуская удерживаем ещё 1.5-2 минуты. Если есть нарушения в работе, то педаль поднимется.

Замена вакуума ваз 2110 видео

В усилителе есть прокладки и уплотнительные кольца, вот они то и выходят чаще всего из строя.

Видео:КАК СНЯТЬ И ЗАМЕНИТЬ ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ ВАЗ ВАЗ 2110,2111,2112 ВИДЕОСкачать

КАК СНЯТЬ И ЗАМЕНИТЬ ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ ВАЗ ВАЗ 2110,2111,2112 ВИДЕО

Выводы

Заменить вакуумный усилитель тормозов на автомобиле ВАЗ-2110 своими руками не составит труда, имея под рукой нашу инструкцию и необходимый инструментарий.

В среднем процесс занимает 30-40 минут, при этом нет необходимости делать прокачку тормозной системы.

Видео:Замена вакуума тормозов на ваз 2110 обзорСкачать

Замена вакуума тормозов на ваз 2110 обзор

Замена вакуумного усилителя тормозов ВАЗ 2110

Замена вакуума ваз 2110 видео

Вакуумный усилитель тормозов (ВУТ) – устройство, создающее дополнительное усилие в тормозной системе за счет разрежения (вакуума) во впускном коллекторе. Благодаря наличию ВУТ при нажатии на педаль тормоза водителю не требуется прилагать большое физическое усилие для эффективного торможения.

В свою очередь, «вакуумник» в тормозной системе:

  • повышает чувствительность педали тормоза;
  • удается легче и точнее дозировать тормозное усилие на педали;
  • улучшается общая эффективность торможения.

Хотя устройство достаточно надежное, в процессе эксплуатации усилитель может выходить из строя. В этом случае нужно знать симптомы, а также своевременно выполнять замену вакуумного усилителя тормозов. Подробнее читайте в нашей статье.

Видео:Ремонт вакуумного усилителя тормозов ВАЗ -2110 ● Течет вода в салонСкачать

Ремонт вакуумного усилителя тормозов ВАЗ -2110  ●  Течет вода в салон

Устройство и принцип работы ВУТ

Замена вакуума ваз 2110 видео

На разных авто (на отечественных или иномарках) усилитель тормозов имеет схожую конструкцию. Например, вакуумный усилитель ВАЗ 2110 или вакуумный усилитель ВАЗ 2114, а также аналогичные решения на многих других моделях автомобилей, объединен с главным тормозным цилиндром (ГТЦ) и имеет следующую конструкцию:

  • корпус;
  • диафрагма;
  • следящий клапан;
  • толкатель;
  • шток поршня главного тормозного цилиндра;
  • возвратная пружина.

При нажатии педали тормоза через толкатель усилие передается на следящий клапан, который перекрывает канал соединения атмосферной и вакуумной камеры. Если клапан движется дальше, атмосферная камера через канал соединяется с атмосферой и разрежение в атмосферной камере падает.

В итоге, разница давлений воздействует на диафрагму, преодолев усилие пружины, происходит перемещение штока поршня ГТЦ. При этом дополнительное усилие на штоке поршня главного тормозного цилиндра пропорциональное силе, с которой нажатие осуществляется на педаль тормоза (чем сильнее водитель жмет на педаль, тем активнее работает усилитель).

Отпустив педаль, атмосферная камера соединяется с вакуумной камерой и давление в обеих камерах выравнивается, а диафрагма возвращается назад под усилием возвратной пружины. При этом максимальное дополнительное усилие ВУТ до 5 раз больше, чем усилие, приложенное водителем на педали.

Видео:Признаки умершего ВАКУУМНОГО Усилителя тормозов все простоСкачать

Признаки умершего ВАКУУМНОГО Усилителя тормозов все просто

Если неисправен вакуумный усилитель 2110: признаки

Замена вакуума ваз 2110 видео

Находится вакуумный усилитель тормозов 2110 в подкапотном пространстве и прикручен к кузову через кронштейн. Основной признак проблем с ВУТ:

  • снижение эффективности тормозов (педаль тормоза тугая);
  • характерное шипение при нажатии на педаль тормоза;
  • обороты двигателя «плавают» при нажатии на тормоз.

Видео:ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ ВАЗ 2110Скачать

ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ  ТОРМОЗОВ ВАЗ 2110

Как снять вакуумный усилитель ВАЗ 2110: замена ВУТ

Замена вакуума ваз 2110 видео

Чтобы заменить усилитель тормозов на ВАЗ 2110, вакуумный усилитель тормозов ВАЗ 2114 или других схожих моделях, нужно выполнить следующие действия:

  1. Сначала выкручиваются все винты, удерживающие шумку моторного щита;
  2. Дальше отстегивается ремень, который крепит расширительный бачок;
  3. Затем бачок сдвигается, шланги от него отсоединять не нужно;
  4. Далее аналогичным образом смещается бачок омывателя заднего стекла (его нет на 2110, но бачок имеется на ВАЗ 2111 и ВАЗ 2112);
  5. Теперь торцевым ключом 10 откручиваются гайки крепления и тонкой плоской отверткой поддевается держатель шланга ВУТ;
  6. Отсоединив держатель, можно переходить к снятию усилителя, отсоединив колодку проводов от крышки бачка с тормозной жидкостью;

Видео:8 Замена вакуумного усилителя тормозовСкачать

8  Замена вакуумного усилителя тормозов

Рекомендации

Если на ВАЗ 2110 из строя вышел ВУТ, замена может быть выполнена своими руками в условиях обычного гаража. При этом после замены важно провести проверки усилителя. Дело в том, что иногда даже новый усилитель может быть неисправен, а также при обратной сборке нередко допускаются ошибки.

Если после 30 секунд педаль не отклоняется от полностью выжатого состояния, это укажет на то, что усилитель в порядке. Если же после отпускания педали она начинает возвращаться обратно под воздействием возвратной пружины, тогда это указывает на рост давления внутри рабочей усилителя. В свою очередь, это неисправность вакуумного усилителя.

Видео:ХОРОШИЕ ТОРМОЗА ДЛЯ ВАЗ 2110- 2112. УСТАНОВКА ВУТ ОТ ПРИОРЫ+ГТЦ 21214 от нивы. ВИД_ИМЕЕТ.Скачать

ХОРОШИЕ ТОРМОЗА ДЛЯ ВАЗ 2110- 2112. УСТАНОВКА ВУТ ОТ ПРИОРЫ+ГТЦ 21214 от нивы. ВИД_ИМЕЕТ.

Замена вакуумного усилителя тормозов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена вакуума ваз 2110 видео

Добро пожаловать!
Вакуумный усилитель тормозов – предназначен для того, чтобы педаль тормоза гораздо легче нажималась, работает он только когда двигатель запущён, когда же движок заглушён, вакуумник работать не будет, всё это из-за того, что при запуске двигателя, корпус воздушного фильтра начинает засасывать воздух из окружающей среды и он попадает во впускной коллектор, из коллектора воздух и забирается чуть чуть и идёт в вакуумник и поэтому он начинает работать только тогда, когда двигатель заводится.

Примечание!
Для замены усилителя тормозов, Вам понадобится: Набор всевозможных ключей, а так же пару отвёрток, а ещё для этого дела, очень удобна накидная головка будет и вороток!

Краткое содержание:

Где находится вакуумный усилитель тормозов?
Он прикручивается к кузову автомобиля на четырёх гайках, вернее не сам он, а его кронштейн, сам вакуумный усилитель к этому кронштейну на двух гайках закрепляется, но их легче всего в сборе снять, т.е. отвернуть четыре гайки которые кронштейн к кузову крепят и после чего снять их, а уже когда вакуумный усилитель с кронштейном будут на руках у Вас, выкрутить две гайки будет нужно и разъединить их между собой, но об этом мы ещё поговорим в данной статье, чуть ниже.

Замена вакуума ваз 2110 видео

Когда нужно менять вакуумный усилитель тормозов?
При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Примечание!
Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Видео:замена вакуумного усилителя тормозов ваз 2110Скачать

замена вакуумного усилителя тормозов ваз 2110

Как заменить вакуумный усилитель тормозов на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сперва, выкрутите все винты которые шумоизоляционный материал крепят (Большинство гаек указаны красными стрелками), потом отстегните ремень крепления расширительного бачка системы охлаждения (Бачок указан синей стрелкой) и чуть приподняв его вверх, выньте из того места где он располагается (К нему шланги подсоединены, не в коем случае их не отсоединяйте, а иначе жидкость польётся, которая запачкает Ваш автомобиль, можно конечно ёмкость какую ни будь поставить и слить из расширительного бачка всю жидкость, но зачем это делать, если можно и без этого обойтись и работа пройдёт гораздо быстрее), потом положите аккуратно бачок куда ни будь и зафиксируйте его и выньте после этого левую (По ходу движения автомобиля смотрите) часть шумоизоляционного материала и отложите её в сторонку.

Замена вакуума ваз 2110 видео

Примечание!
То же самое и с правой частью сделать нужно будет, чтобы её снять, бачок омывателя заднего стекла сперва отвести в сторонку нужно (На автомобилях ВАЗ 2110, данного бачка нет, он только на ВАЗ 2111 и ВАЗ 2112 присутствует), для этого отсоедините два проводка которые к нему подходят (см. фото 3), отстегните ремень который его держит (см. фото 4) и аккуратно снимите его (Если в бачке много жидкости, то можно его не снимать, а просто на крыло аккуратно поставьте, если же её нет или Вы её всю выкачали, то отсоедините все оставшиеся от бачка трубки и после этого, снимите полностью его с автомобиля) и в завершение снятия правой части шумоизоляционного материала, торцевым ключом «на 10 мм», открутите две гайки (см. фото 1) и тонкой плоской отвёрткой, подденьте держатель шланга вакуумного усилителя тормозов (см. фото 2) и его тоже отсоедините и всё по сути, можете вынимать шумоизоляционный материал, чтобы он не мешал снятию вакуумного усилителя тормозов с автомобиля!

Замена вакуума ваз 2110 видео

2) Теперь когда шумоизоляционный материал убран, отсоедините колодку проводов от крышки тормозного бачка (Указана красной стрелкой), после чего отсоедините шланг от обратного клапана вакуумного усилителя тормозов (Шланг указан зелёной стрелкой) и открутите две гайки (Указаны синими стрелками) крепления Главного Тормозного Цилиндра к усилителю тормозов, затем ГТЦ аккуратно отведите в сторонку, но только аккуратней, тормозные трубки следите за тем чтобы не лопнули, а то их менять придётся.

Замена вакуума ваз 2110 видео

3) После проделанной операции переберитесь в салон и там выкрутите четыре гайки которые кронштейн вакуумного усилителя к кузову крепят (Указаны красными стрелками), ну и колодки проводов ещё отсоедините (Указаны синими стрелками) от включателя стоп сигнала (Указан зелёной стрелкой), когда всё будет сделано, можете перебираться повторно в подкапотное пространство автомобиля и уже находясь там, вытаскивать вакуумный усилитель в сборе с кронштейном.

Замена вакуума ваз 2110 видео

4) Положив вакуумник на землю или закрепив его в тисках, первым делом вытащите плоскогубцами маленькими металлический стопор (Указан красной стрелкой), затем выбейте аккуратно шток (см. маленькое фото, он металлический и выбивается очень легко), надавив на него сверху или наоборот снизу.

Замена вакуума ваз 2110 видео

5) И под завершение, выкручивайте обе гайки которые вакуумник крепят к кронштейну и вынимайте его, на этом операция по снятию усилителя тормозов закончена.

Замена вакуума ваз 2110 видео

Установка:
Устанавливается новый усилитель тормозов в обратном порядке снятию, во время установки не ошибитесь и делайте всё точно так же как и было ранее, когда он будет установлен, не одевайте шумоизоляционный материал, а попробуйте как он работает (Как проверить усилитель тормозов, мы уже писали выше), если всё нормально, завершите установку всех деталей так как они стояли ранее.

Дополнительный видео-ролик:
Наглядно посмотреть процесс замены усилителя тормозов, Вы можете в ролике чуть ниже:

Видео:ЕСЛИ СЛЫШНО ШИПЕНИЕ ПРИ НАЖАТИИ НА ТОРМОЗ? Плавают ОБОРОТЫ? ТРОИТ и ГЛОХНЕТ двигатель?Скачать

ЕСЛИ СЛЫШНО ШИПЕНИЕ ПРИ НАЖАТИИ НА ТОРМОЗ? Плавают ОБОРОТЫ? ТРОИТ и ГЛОХНЕТ двигатель?

Замена вакуумного усилителя тормозов Ваз 2110

Здравствуйте. Произведем замену вакуумного усилителя тормозов Ваз 2110.

Артикул:

2110-3510010 — оригинальный вакуумный усилитель тормозов для Ваз 2110.

Инструменты:

  • вороток
  • головка на семнадцать, глубокая головка на тринадцать
  • удлинитель
  • пассатижи

Видео:Замена вакуумного усилителя тормозов ваз 2114Скачать

Замена вакуумного усилителя тормозов ваз 2114

Пошаговая замена

1. Открываем капот и отключаем разъем который идет на поплавок тормозной жидкости в бачке.

Замена вакуума ваз 2110 видео

2. Теперь нам нужно демонтировать главный тормозной цилиндр. Трубки отворачивать не нужно.

С помощью воротка и головки на 17 отворачиваем две гайки крепежа цилиндра и убираем его немного в сторону.Замена вакуума ваз 2110 видеоЗамена вакуума ваз 2110 видео

Замена вакуума ваз 2110 видео

Будьте осторожны не уроните гайки в подкапотное пространство. Так же под гайками установлены шайбы не забываем их снять.

3. Отсоединяем шланг от вакуумного усилителя.Замена вакуума ваз 2110 видео

4. Далее переходим в салон.

5. Шпильки от вакуумного усилителя идут в салон и прикручиваются гайками конечно же в салоне.

6. С помощью воротка и глубокой головки откручиваем четыре гайки крепежа вакуумного усилителя.

Замена вакуума ваз 2110 видео

Замена вакуума ваз 2110 видео

7. Снимаем два провода из «лягушки» стоп-сигнала.

8. Вынимаем вакуумный усилитель вместе с кронштейном и педалью тормоза.

Замена вакуума ваз 2110 видео

Замена вакуума ваз 2110 видео

9. Далее нужно отсоединить тягу вакуумного усилителя от педали тормоза. Для этого нужно снять фиксатор отмеченный ниже.

Замена вакуума ваз 2110 видео

Чтобы снять фиксатор его нужно повернуть и потянуть на себя с помощью пассатижей.

Замена вакуума ваз 2110 видео

Замена вакуума ваз 2110 видео

Сдвигаем вниз и вынимаем шток.

Замена вакуума ваз 2110 видео

Замена вакуума ваз 2110 видео

10. После снятия штока нужно открутить две гайки от самого кронштейна. Не забываем снимать шайбы.

Замена вакуума ваз 2110 видео

Замена вакуума ваз 2110 видео

11. Снимаем кронштейн с педалью тормоза от вакуумного усилителя.

Замена вакуума ваз 2110 видео

12. Приступаем к сборке. Берем новый вакуумный усилитель и одеваем на шпильки крепления кронштейна.

Замена вакуума ваз 2110 видео

Смотрите чтобы тяга вакуумного усилителя стояла ровно и без перекосов на месте крепления к педали тормоза.

Замена вакуума ваз 2110 видео

13. Одеваем шайбы и закручиваем две гайки крепления кронштейна.

Замена вакуума ваз 2110 видео

14. Снизу просовываем шток крепежа педали к тяге вакуумного усилителя и сверху стопорим фиксатором.

Замена вакуума ваз 2110 видео

Замена вакуума ваз 2110 видео

Замена вакуума ваз 2110 видео

15. Устанавливаем все на место и затягиваем со стороны салона четыре гайки крепления.

Замена вакуума ваз 2110 видео

Замена вакуума ваз 2110 видео

16. Подключаем провода к «лягушке» стоп-сигнала.

17. Подключаем шланг к вакуумному усилителю.

Замена вакуума ваз 2110 видео

18. Одеваем на шпильки и прикручиваем главный тормозной цилиндр.

Замена вакуума ваз 2110 видео

Симптомы неисправности

  • Во время нажатия на педаль нужно прикладывать слишком большое усилие чтобы торможение было эффективным.
  • Во время нажатия на педаль двигатель начинает работать с перебоями и падают обороты.

Видео урок

📺 Видео

Как заменить вакуумный усилитель тормозов на ваз 2110, 2111, 2112. Кратко, но понятноСкачать

Как заменить вакуумный усилитель тормозов на ваз 2110, 2111, 2112. Кратко, но понятно
Поделиться или сохранить к себе:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности.
