Проверка генератора ВАЗ-2110 в домашних условиях

Как проверить исправность генератора ваз 2110Электрогенератор – это важная часть автомобиля. При его поломке автомашина способна проработать всего 1,5-2 часа, поэтому важно следить за его состоянием. Как проверить генератор на ВАЗ-2110?

Видео:Как проверить генератор. За 3 минуты, БЕЗ ПРИБОРОВ и умений.Скачать

Как проверить генератор. За 3 минуты, БЕЗ ПРИБОРОВ и умений.

Поломка генератора

Характерные признаки его неправильной работы или поломки:

  • при работающем двигателе горит лампочка разряда аккумуляторной батареи;
  • генератор греется во время работы;
  • происходит «выкипание» электролита в аккумуляторе;
  • низкое напряжение на электроприборах автомобиля: тусклый свет фар или тихий гудок клаксона;
  • высокие обороты генератора и, как следствие, увеличение яркости фар на холостом ходу двигателя при нажатии на педаль газа;
  • посторонние звуки при работе электрогенератора (вой, гудение и т. д.);
  • напряжение на выводах генератора мало отличается при работающем и остановленном двигателе автомобиля.

Если при работающем двигателе слышен свист, то проверьте натяжение или состояние ремня привода.

Видео:Проверяем генератор не устанавливая на автомобиль!Скачать

Проверяем генератор  не устанавливая на автомобиль!

Определяем неисправность

Как проверить исправность генератора ваз 2110Как проверить генератор на ВАЗ-2110 в домашних условиях? Определить неисправную часть этой электромашина несложно. Для этого разбираем его на составные части. Возможно, вам не придется покупать его целиком, а достаточно будет заменить или отремонтировать сломанную деталь.

  1. Подшипники. Для определения состояния заднего подшипника энергично повращайте его в разные стороны. Если вращение затруднено, имеется люфт или посторонние шума – подшипник подлежит замене. Аналогично проверьте передний подшипник. Для этого, удерживая шкив рукой, повращайте переднюю крышку.
  2. Шкив. Осмотрите его на наличие повреждений и износ зубьев. Возможно, он требует замены.
  3. Обмотки. Подключаем щупы омметра (или мультиметра, настроенного в режиме измерения сопротивления) к контактным кольцам ротора. Если ее сопротивление составляет от 4,5 до 10 Ом, то все исправно. В противном случае замене подлежит вест ротор (якорь) целиком.

Если теперь один из щупов перенести на корпус ротора, то мультиметр должен показать бесконечное сопротивление. Если оно близко к нулю, то обмотка также неисправна, «замкнута на корпус».

Аналогично мультиметром проверяем на целостность обмотку статора.

Видео:Как проверить генератор не устанавливая его на автомобильСкачать

Как проверить генератор не устанавливая его на автомобиль

Диодный мост (выпрямительный блок)

Подсоединяем положительный щуп мультиметра, настроенного в режиме проверки диодов к общей шине выпрямительного блока, отрицательным щупом касаемся противоположных выводов каждого диода поочередно. Сопротивление должно стремиться к бесконечности. При перемене щупов местами сопротивление – в пределах нескольких сотен Ом. Если это не так, то диодный мост работает неправильно и требуется замена диода или всего выпрямительного блока.

Видео:Быстрая проверка ГЕНЕРАТОРА не устанавливая на автоСкачать

Быстрая проверка ГЕНЕРАТОРА не устанавливая на авто

Регулятор напряжения

Как проверить исправность генератора ваз 2110Прежде всего, осматриваем щетки регулятора. Их износ или повреждение – самая частая причина неисправности генератора, они считаются расходным материалом. Длина их выступающей части должна быть не менее 5 мм. Проверьте плавность их хождения, работу поджимающих пружин.

Теперь проверяем, как работает сам регулятор напряжения. Для этого к угольным щеткам подключаем контрольную автомобильную лампу, а к его клеммам – регулируемый источник напряжения, соблюдая нужную полярность. При подаче напряжения в 13 В контрольная лампа должна загореться. Затем плавно повышаем напряжение. При достижении значения 14,4-15 В лампа должна погаснуть. Это свидетельствует о правильной работе регулятора. При таком значении напряжения в бортовой сети автомашины подается ток для самовозбуждения обмотки ротора.

Видео:Как проверить генератор мультиметром не снимая с автомобиля ВАЗ и иномаркиСкачать

Как проверить генератор мультиметром не снимая с автомобиля ВАЗ и иномарки

Генератор ВАЗ 2110 (гена не умирай…)

Как проверить исправность генератора ваз 2110

Начались мои приключения три года назад, находясь в полуобморочном состоянии приехал я к электрикам в сервис с проблемой разряжается аккумулятор — поковырявшись минут с 10 под капотом электрик вынес вердикт Гена умер — ставь новый, т.к. путь был далек зашел в соседний магазинчик ранга ПБОЮЛ (или тогда уже были ИП не помню) и приобрел генератор марки КЗАТЭ (см.рис.1) на 80Ач (стандартный генератор на 10-е восьми клапанное семейство Жигулей).

Как проверить исправность генератора ваз 2110

Поначалу вроде все было отлично, но со временем, а именно полгода спустя также началось разряжение аккумулятора. Вооружившись мультиметром (можно использовать любой вольтметр постоянного тока с пределами измерения 0-20В и ценной деления не менее 0,5-1В) начал замер напряжения (следует отметить о необходимости соблюдения полярности при измерениях и не допущении касания положительного вывода аккумулятора и кузова авто, а то может «укусить»). Замер батареи показал ее не до заряд 12,0 — 12,2В (при положенных 12,5-12,8В). Решил начать с простой проверки регулятора напряжения — прогрел машину посадил за руль помощника заставил дать его 3000 об/мин и включить все потребители — ближний и дальний свет фар, обогрев заднего стекла и печку — замерил напряжение 11,5 — 11,7В (должно быть не менее 13,2В), а при включении вентилятора системы охлаждения оно просело аж до 10,5В. Попросив помощника выключить все потребители кроме дальнего света фар замерил напряжение повторно — 11,9-12,1В, хотя должно быть в интервале 13,2-14,7 В. Проведя анализ результатов пришел к выводу заменить регулятор напряжения (шоколадку) — приобретя регулятор марки — автоэлектроника (см.рис.2а) за 100руб и забыл о проблеме…
Но не надолго, прошло еще 4 месяца аккумулятор разряжался, замеры были не утешительны под нагрузкой ниже 12В, по мимо шоколадки на этот раз решил менять и диодный мост (установлен в генераторе для преобразования переменного тока в постоянный, рис.2б).

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Проверка диодного моста может быть осуществлена двумя способами: со снятием его с автомобиля и без снятия. Без снятия диодного моста регулятор напряжения проверяется способом, предложенным издательством «За Рулем». Снимаем провода аккумулятора и генератора (в том числе и от вывода регулятора напряжения) и собираем схему согласно рис.3. В качестве контрольной лампы можно использовать лампу габаритных огней фары десятого семейства, с целью полной безопасности данной проверки можно установить на положительном проводе плавкий предохранитель на 15 или 20А (можно на 10А). Если горит лампа, в схеме собранной согласно рис.3а, то и положительные и отрицательные диоды имеют короткое замыкание, а диодный мост подлежит замене. Если горит лампа, в схеме собранной согласно рис.3б, то положительные диоды имеют короткое замыкание, а диодный мост подлежит замене. Если горит лампа, в схеме собранной согласно рис.3в, то отрицательные диоды имеют короткое замыкание, а диодный мост подлежит замене. Выявление короткого замыкание дополнительных диодов осуществляется аналогичным способом по следующей схеме: плюс аккумуляторной батареи через лампу соедините с выводом D генератора, а минус подключите к одному из фазовых выводов обмотки статора. Если лампа загорится, то в дополнительном диоде имеется короткое замыкание.

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

B+ — положительный вывод генератора; D- общий вывод дополнительных диодов

Проверка диодного моста при его демонтаже осуществляется проверкой диодов с помощью мультиметра при переключении его в соответствующее положение (рис.4). Диод работает как выключатель – т.е. в одну сторону переменный ток проводиться, в другую нет, а т.к. переменный ток протекает по синусоиде, для его выпрямления необходимо четыре диода (два выпрямляют в один полупериод, два в другой, в итоге ток постоянный и не импульсный).

Как проверить исправность генератора ваз 2110

Диодный мост в результате проверок был признан исправным, однако решено было заменить и его для полноты картины.
Заехав в магазин запчастей, был обнаружен в наличии только регулятор напряжения пензенского завода «Астро» (рис. 5). Хотелось бы выразить благодарность фирме-производителю за хорошую упаковку и красивый логотип, но не за их регулятор напряжения. При внешнем осмотре особых изъянов не обнаружено, но при испытании на ресурс, путем перемещения щеток генератора пальцами руки, в течение минуты они остались на ладони исследователя.

Как проверить исправность генератора ваз 2110

Обменяв данный товар, регулятор напряжения и диодный мост были приобретены в другом автомагазине. Но и здесь не обошлось без сюрпризов. При демонтаже старого диодного моста и установке нового они не были детально изучены и проанализированы. На новом диодном мосте отсутствовала прокладка (рис.6а) положительного вывода В+ (болта с четырехгранным посадочным местом на шляпке, на который крепится и контакт помехоподавляющего конденсатора (рис.6б)). В результате произошло короткое замыкание, и отгорел контакт помехоподавляющего конденсатора. В связи с отсутствием мегомметра (для его диагностики на работоспособность) его решено было заменить, благо цена не велика – 25 рублей.

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Прошло еще месяца три, проблема отсутствия зарядки аккумулятора снова всплыла в не подходящий момент. На этот раз решено было не менять регулятор и диодный мост, а углубиться в исследование «чудо — машины». Стоит отметить прозорливость конструкторского отдела АвтоВАЗа расположившего генератор в удобном для снятия месте (слабые узлы восьмиклапанного десятого семейства на ладони). Помучившись с генератором зажатым в тиски с полчаса добрался до заветных частей «крокодила»: ротора и статора.
Проверку ротора и статора осуществляют по двум критериям: проверка обмоток на обрыв и проверка обмоток на короткое замыкание. Описывать не буду, ибо в интернете и технической литературе полно информации на эту тему. Отмечу только, что при проверки ротора необходимо обратить внимание на его контактные кольца (место куда упираются щетки) их диаметр не должен быть меньше 12,8мм, а риски и канавки на их поверхности должны быть зачищены. Также необходимо проверить и высоту щеток она должна быть не менее 4,5 -5мм.
Ротор и статор проверку у меня прошли и были признаны годными. В результате не долго думая, заехал в магазин и приобрел генератор марки «ПРАМО». Единственное, что бросилось в глаза при покупке отсутствие в продаже регуляторов напряжения на этот генератор (продавец сказал, что встречаются редко), а от КЗАТЭ они отличаются конструкцией. Эксплуатирую этот генератор 2 года замечаний и нареканий к его работе не имею.
В заключение несколько советов от издательства «За рулем» и с канала YouTube «Denis Legostaev»: 1. Если основные узлы генератора исправны, но при этом у него нестабильная работа
(периодически загорается контрольная лампа и т.п.) – это может быть вызвано некачественной изоляцией провода обмотки генератора. Чтобы устранить неисправность, опустите на 2-3 мин. ротор и статор генератора в электроизолирующий лак или кипящую олифу после просушите; 2. Если в пути отказал регулятор напряжения, то его работоспособность можно восстановить, если соединить вывод регулятора напряжения «DF» с «массой» (рис.7а) через лампу небольшой мощности 5-8Вт, например лампа габаритного света фары (или лампы типов А-12-5 или А-12-8). 3. Быстро проверить генератор можно следующим способом: соедините схему согласно рис. 7б, если генератор исправен, то при повороте шкива должна загораться лампа, также обратите внимание на контактные кольца и работу подшипников.

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Использованные источники:
1. ВАЗ 2110, 2111, 2112. Устройство, обслуживание, диагностика, ремонт – М.: ООО «Издательство «За рулем»
2. В.В. Литвиненко Электрооборудование автомобилей ВАЗ-2110, -2111, -2112 – М.: ООО «Издательство «За рулем», 2007

Видео:Как проверить генератор на машине МУЛЬТИМЕТРОМ!!! #АвтодиагностикаСкачать

Как проверить генератор на машине МУЛЬТИМЕТРОМ!!! #Автодиагностика

Как прозвонить генератор ваз 2110 мультиметром

Видео:Не спешите снимать генератор, если нет зарядки акб на авто, тускло горит лампочка зарядки акбСкачать

Не спешите снимать генератор, если нет зарядки акб на авто, тускло горит лампочка зарядки акб

Как проверить генератор автомобиля мультиметром

Как проверить исправность генератора ваз 2110

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя. В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром.

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

Видео:Как Проверить Реле Регулятор Напряжения Генератора МультиметромСкачать

Как Проверить Реле Регулятор Напряжения Генератора Мультиметром

Начало работы

Как проверить исправность генератора ваз 2110

Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.

Как проверить исправность генератора ваз 2110

Итак, проверка включает несколько этапов:

  • Осмотр реле-регулятора.
  • Проверка диодного моста.
  • Проверка статора.
  • Проверка ротора.

Видео:КАК САМОСТОЯТЕЛЬНО ПРОВЕРИТЬ ГЕНЕРАТОР МУЛЬТИМЕТРОМ!!!Скачать

КАК САМОСТОЯТЕЛЬНО ПРОВЕРИТЬ ГЕНЕРАТОР МУЛЬТИМЕТРОМ!!!

Реле-регулятор

Как проверить исправность генератора ваз 2110

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение “измерение напряжения”.

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Обратите внимание! Показатели не должны измениться больше чем на 0,5 В. В противном случае это будет свидетельствовать о некорректной работе.

Видео:По этой причине идет слабый заряд аккумулятора на ВАЗСкачать

По этой причине идет слабый заряд аккумулятора на ВАЗ

Диодный мост

Как проверить исправность генератора ваз 2110
Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим “Прозвонка”. После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

Как проверить исправность генератора ваз 2110

Видео:БЫСТРАЯ И ПРОСТАЯ ПРОВЕРКА ГЕНЕРАТОРА ВАЗ НА РАБОТОСПОСОБНОСТЬ 2101 2105 2107 ИНЖЕКТОР КАРБЮРАТОРСкачать

БЫСТРАЯ И ПРОСТАЯ ПРОВЕРКА ГЕНЕРАТОРА ВАЗ НА РАБОТОСПОСОБНОСТЬ 2101 2105 2107 ИНЖЕКТОР КАРБЮРАТОР

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Видео:Как проверить регулятор напряжения генератора.Скачать

Как проверить регулятор напряжения генератора.

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

Как проверить исправность генератора ваз 2110

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим “Измерение сопротивления”. Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Обратите внимание! Самостоятельно достаточно сложно провести детальную диагностику ротора, так что при подозрениях на какие-либо проблемы следует обратиться в автомастерскую.

Видео:ВАЗ 2110 как проверить генератор без установки на автомобильСкачать

ВАЗ 2110 как проверить генератор без установки на автомобиль

Статор генератора

Как проверить исправность генератора ваз 2110
Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений. Особое внимание следует обратить на следы возможного подгорания.

Далее можно проводить проверку мультиметром, выставив режим “Измерение сопротивления”. С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

Обратите внимание! В данном случае сопротивление должно быть очень велико, фактически оно стремится к бесконечным значениям. Если же показания составляют менее 50 КОм, то это, скорее всего, говорит о неисправностях статора и всего генератора.

Как проверить исправность генератора ваз 2110

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Видео:Простая проверка работы генератора | Как проверить генератор. За 3 минуты, БЕЗ ПРИБОРОВ и умений.Скачать

Простая проверка работы генератора | Как проверить генератор. За 3 минуты, БЕЗ ПРИБОРОВ и умений.

Как проверить исправность генератора ваз 2110

Видео:Как проверить диодный мостСкачать

Как проверить диодный мост

Советы для автомобилистов

Как проверить исправность генератора ваз 2110

На автомобиле ВАЗ-2110 устанавливается трёхфазный генератор переменного тока. Его маркировка 37.3701. Учитывая то, что потребители электрической энергии, на данном автомобиле питаются постоянным током напряжение в 12 вольт, непосредственно в генератор встраиваются выпрямительный блок и регулятор напряжения. Выпрямительный блок превращает переменный ток в постоянный, а регулятор должен поддерживать напряжение в сети от 13,2 до 14,7 вольта независимо от частоты вращения ротора генератора.

Для проверки работоспособности генератора на ваз 2110 можно косвенно использовать контрольную лампу аккумуляторной батареи, расположенную на щитке приборов. Эта лампа загорается после поворота ключа зажигания в положение «зажигание включено». После запуска двигателя она должна погаснуть. Это говорить о том, что с генератором всё в порядке. Если же она продолжает гореть в полную мощность или в полнакала или моргает, то можно сделать вывод о том, что в генераторе есть какие-то неполадки.

Возможной причиной неисправности может стать поликлиновой ремень, который передаёт крутящий момент с коленчатого вала, на вал якоря генератора. Возможно, он ослаб или порван. Когда ремень ослабевает, при резком нажатии на педаль газа, будет хорошо слышен свистящий звук, который возникает за счёт его проскальзывания на шкивах. Натянуть ремень не сложно, сделать это может каждый водитель сам, его прогиб должен быть в пределах 1-1,5 см под нагрузкой в 10 кг.

Если контрольная лампа на щитке приборов продолжает гореть, нужно проверить предохранитель F19, находящийся в монтажном блоке, так как именно через него подаётся напряжение на щётки генератора. Предохранитель цел, проверяем сам генератор. Вас должно быть двое и потребуется ещё вольтметр. Запускаем и прогреваем двигатель, включаем все потребители электрической энергии, какие есть на Вашем автомобиле, по тахометру выставляем обороты коленчатого вала чуть больше 3000. При исправном генераторе напряжение на клеммах аккумуляторной батареи должно быть более 13,2 вольта. Если меньше, искать причину нужно в самом генераторе, а если больше 14,7 вольта, то придётся заменять регулятор напряжения, как говорят водители «шоколадку».

Дальнейшую проверку генератора удобнее вести сняв его с двигателя. Убираем крышку, защищающую выпрямительный блок и проверяем состояние щёток коллектора на предмет их износа или зависания. В случае необходимости заменяем. При помощи 12 вольтовой контрольной лампы мощностью не более 5 ватт, можно проверить исправность вентилей выпрямительного блока, они должны пропускать ток только в одном направлении. Если при смене полярности ток идёт в обоих направлениях, значит, этот вентиль неисправен и выпрямительный блок придётся заменить.

Для того чтобы заменить выпрямительный блок требуются уже определённые навыки и знания. Если у Вас этих знаний нет, то данную работу следует доверить выполнить квалифицированному электрику.

Добрый день дорогие посетители сайта zerga.ru. В этой статье проверка генератора ВАЗ 2110, предоставлены практические методы, с помощью которых можно самостоятельно определить исправность генератора.

Много бывает таких случаев, когда снимают генератор, а оказывается, что он в рабочем состоянии. Что бы ни было таких случаев или свести их к минимуму, Я решил написать эту статью.

Если у Вас позволяют средства, то можно купить специальный стенд для проверки стартеров и генераторов.

Такое оборудование, стоит не малых денег, и если Вы не можете себе позволить такую покупку, будем разбираться с помощью подручных средств.

Для начала нужно разобраться, а действительно ли дело в генераторе? Виной может быть разряженный аккумулятор. Генератор ни всегда может полностью его зарядить, особенно если вы ездите на малые расстояния. Пока аккумулятор новый, он справляется с не дозарядом, но постепенно батарея утрачивает свою способность быстро восстанавливаться и это может быть основной причиной. Не забывайте регулярно обслуживать батарею, для этого рекомендую прочитать статью как правильно заряжать автомобильный аккумулятор.

Тем авто владельцам у которых установлен бортовой компьютер, значительно проще, они могут постоянно контролировать напряжение на дисплее, которое выдаёт генератор.

У кого нет бортового компьютера, не огорчайтесь, Вам поможет соответствующая статья установка маршрутного компьютера.

Можно замерить напряжение бортовой сети специальным мульти тестером. Нормальными показателями можно считать в приделах 13,7 –14,5 вольт.

В нашем случае, прибор показывает 14,2 вольта на клеммах аккумулятора. Если прибор показывает меньше 13,5 вольт, значит, генератор не выдаёт нужного напряжения. Прежде всего, нужно проверить надёжность соединений в электрических проводах. Бывает так, что контакты проводов окисляются или ржавеют, ухудшая контакт, от этого напряжение может быть не много занижено.

Проверка происходит следующим образом, запускаете двигатель и устанавливаете обороты двигателя чуть меньше средних. Подключаете щупы мульти тестера к клеммам аккумулятора и делаете замер. Если как писалось выше напряжение меньше 13.5 – это ни есть хорошо и нужно искать причину.

Первое на что нужно обратить внимание, в каком состоянии находится натяжение ремня генератора. При слабом натяжении, ремень проскальзывает (особенно в ночное время, когда нагрузка на генератор больше) и генератор не выдаёт нужной мощности для полной зарядки аккумулятора. Как правильно натянуть ремень можно ознакомиться вот здесь.

Если после устранения перечисленных выше нюансов тестер всё равно показывает заниженное напряжение, тогда нужно снять генератор и искать причину внутри. При поисках неисправностей в генераторе, рекомендую прочитать статью ремонт генератора.

В весь процесс проверки генератора не предоставляет никаких трудностей и справиться с ним может любой водитель, главное не бойтесь и по больше оптимизма.

Бывает и такое, что лень самому лазить под капотом в поисках причины, можно раскошелиться и обратится в сервисную мастерскую, где Вам быстро проверят генератор.

На этом, пожалуй, буду заканчивать. Буду очень рад, если кому пригодится данная статья.

Как проверить исправность генератора ваз 2110

В этой статье, хочу просто рассказать и показать, как простому автолюбителю можно проверить работоспособность генератора. Тут приводится пример генератора от ваз 2110, но можно таким же способом проверить и большинство других автомобильных генераторов и выпрямительных блоков.

Видео:Проверка цепи возбуждения автомобильного генератора.Скачать

Проверка цепи возбуждения автомобильного генератора.

Автоэлектрик. Проверка выпрямительного блока генератора Ваз-2110.

Проверить выпрямительный блок можно как на снятом генераторе, так и не снимая генератор с автомобиля. Порядок проверки одинаковый. Для наглядности схемы проверки показаны на снятом генераторе.

Ход выполнения работы:

Снимите щеткодержатель с генератора. Проверьте диоды выпрямительного блока с помощью контрольной лампы 12 В и аккумуляторной батареи. Для проверки замыкания в положительных и отрицательных диодах подсоедините «+» батареи через контрольную лампу к выводу «В+» генератора, а «–» батареи – к корпусу генератора. Лампа гореть не должна, если горит, значит, есть замыкание. Блок необходимо заменить. Рис 1.

Как проверить исправность генератора ваз 2110

Рис 1.

Для проверки положительных диодов подсоедините «+» аккумуляторной батареи через контрольную лампу к выводу «В+» генератора, а провод, идущий от «–» аккумуляторной батареи – к одному из винтов крепления вывода обмотки статора. Лампа гореть не должна, если горит, значит, есть замыкание в положительных диодах. Блок необходимо заменить. Рис 2.

Как проверить исправность генератора ваз 2110

Рис 2.

(тут прошу прочитать внимательней комментарий к статье написанный Павлом (спасибо ему огромное))

Для проверки отрицательных диодов подсоедините «+» аккумуляторной батареи через контрольную лампу к одному из винтов крепления вывода обмотки статора, а провод, идущий от «–» аккумуляторной батареи, – к корпусу генератора. Лампа гореть не должна, если горит, значит, есть замыкание в отрицательных диодах. Блок необходимо заменить. Рис 3.

Как проверить исправность генератора ваз 2110

Рис 3.

Для проверки дополнительных диодов подсоедините «+» аккумуляторной батареи через контрольную лампу к кон такту соединительной колодки регулятора напряжения, а провод, идущий от «–» аккумуляторной батареи, – к одному из винтов крепления вывода обмотки статора. Лампа гореть не должна, если горит, значит, есть замыкание в дополнительных диодах. Блок необходимо заменить. Рис 4.

Как проверить исправность генератора ваз 2110

Рис 4.

Надеюсь, что вот такие простые способы проверки, кому то помогут выявить неисправность.

Видео:Быстрая проверка генератора вне автомобиляСкачать

Быстрая проверка генератора вне автомобиля

Проверка генератора ваз 2110 мультиметром

Невозможно представить автомобиль ваз 2110 без электрических приборов. Освещение, зарядка аккумулятора, бортовые контроллеры, электродвигатели потребляют электроэнергию, вырабатываемую генератором. Контроль состояния электрооборудования повышает срок эксплуатации приборов, проводки. Статья содержит практические советы по различным способам проверки генератора ваз 2110 мультиметром.

Как проверить исправность генератора ваз 2110

Автомобили ваз комплектуются трехфазными синхронными генераторными устройствами переменного тока, оборудованными диодным выпрямителем, реле-регулятором напряжения электронного типа. Клиновый ремень передает вращательный момент со шкива двигателя на шкив электрической машины. Постоянное напряжение возбуждения подается на контактные кольца графитовыми щетками, снимается с клеммы B+.

Основные составные части устройства:

  • передняя, задняя крышки с подшипниками;
  • статор;
  • ротор;
  • диодный выпрямительный мост;
  • реле-регулятор выходного напряжения;
  • щеткодержатель.

Видео:Аккумулятор плохо заряжается, проверь работу генератора Но УЧИТЫВАЙ НЮАНСЫ алгоритма заряда #RuslanКСкачать

Аккумулятор плохо заряжается, проверь работу генератора Но УЧИТЫВАЙ НЮАНСЫ алгоритма заряда #RuslanК

Возможные неисправности

Полное, частичное заклинивание подшипников. Симптомы – порыв ремня, неполный заряд аккумуляторной батареи (определяется контрольной лампой на панели приборов, измерительным тестером, нагрузочной вилкой).

  1. визуально при запущенном двигателе;
  2. выключить мотор, снять ремень, прокрутить рукой шкив. Отсутствие свободного, равномерного вращения указывает на необходимость ремонта.

Как проверить исправность генератора ваз 2110Неисправности статора, ротора. Прибор эксплуатируется в агрессивной среде, возможно попадание грязи, едких жидкостей. Происходит разрушение изоляции проводов обмоток, вызывающее замыкания межвитковое, на корпус.

Признаки – прекращение генерации, тусклый свет ламп, горит индикаторная лампочка, посторонние звуки в генераторе. Проверяется при снятом генераторе ваз 2110 мультиметром.

Как проверить исправность генератора ваз 2110Стерлись графитовые щетки. Симптоматика как в предыдущем пункте. Проверка, замена производится без снятия оборудования. Занимает 10 – 15 минут.

Не работает регулятор напряжения. Приметы:

  • зарядка аккумулятора недостаточная, напряжение в сети занижено, слабое свечение лампочек;
  • перезаряд батареи, яркий свет, завышенное напряжение, потеки засохшего электролита.

Тестируется путем замера напряжения на клеммах аккумулятора.

Видео:Как проверить ГЕНЕРАТОР на автомобиле (ВАЗ)Скачать

Как  проверить ГЕНЕРАТОР на автомобиле (ВАЗ)

Проверка генератора ваз 2110 мультиметром на машине

Для проверки электрических параметров автомобиля понадобится комбинированный измерительный прибор, позволяющий устанавливать переключатель:

  • постоянного напряжения в пределах 0 – 30 вольт;
  • сопротивления 0 – 5 Ом, 0 – 200 Ом, 0 – 2МОм.

Пошаговая инструкция диагностики

  1. Установить переключатель в режим измерения постоянного напряжения. Красным щупом прикасаться к положительным контактам.

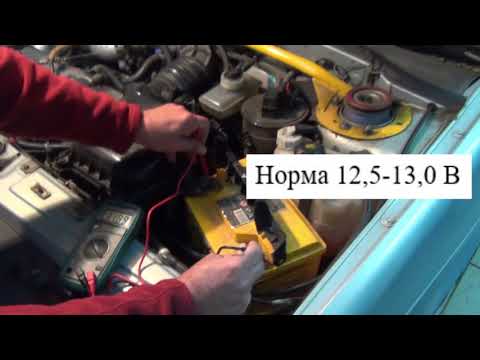

  2. Замерить напряжение аккумулятора при выключенном зажигании. Норма находится в диапазоне 12.5 – 12.7 вольта.
  3. Запустить мотор. Холостые обороты. Приборы, освещение выключены. Нормальным считается значение 13.8 – 14.5 вольта.
  4. Включить потребителей электроэнергии (ближний свет, противотуманные фары, мультимедийные устройства).

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

Как проверить исправность генератора ваз 2110

При исправном оборудовании тестер покажет 13.7 – 14 вольт. Напряжение бортовой сети ниже 13В свидетельствует о неисправности генераторного блока. Нажатие на педаль газа, увеличивающее обороты двигателя, не должно поднять напряжение более полувольта. Показатель выше 15 вольт говорит о неисправности реле-регулятора.

Проверка узлов генератора на столе мультиметром

После возникновения подозрений о неисправности, устройство демонтируется, диагностируется.

  1. Установить автомобиль на смотровую яму или поднять переднюю часть домкратом, подставить страховую опору.
  2. Ослабить крепление, отключить клемму «минус» с аккумуляторной батареи.
  3. Отсоединить провода от генератора.
  4. Вывернуть регулировочный, крепежные болты.
  5. Снять ремень.
  6. Извлечь устройство, разобрать.
  7. Проверка диодного моста генератора ваз 2110 мультиметром выполняется в режиме измерения сопротивления диапазон 0 – 2МОм. Кремневые диоды, используемые в схеме выпрямителя, пропуская в процессе работы ток до 80А, нагреваются. Охлаждающим радиатором служит установочная металлическая обойма. Конструктивно выпускаются два типа выпрямителей: с анодом, катодом на корпусе. Автомобилисты называют детали первого типа положительными, второго – отрицательными. Исправный диод в прямом направлении показывает сопротивление 0 Ом, в обратном — около 600 кОм. Нулевое значение в обе стороны – пробой прибора, высокое — обрыв. Дополнительные диоды проверяются аналогично.
  8. Обмотки возбуждения ротора испытываются тестером при положении переключателя 0 – 5Ом. Измерительные щупы подключаются к контактным кольцам. Величина сопротивления лежит в пределах 1.8 – 5 Ом. Меньше – замыкание, больше – разрыв.
  9. Обмотки статора тестируются на диапазоне 0 – 200Ом. Поочередное прикосновение к выводам двух исправных обмоток покажет на приборном индикаторе единицы Ом, отсутствие показаний – неисправность.
  10. Целостность изоляции обмоток замеряется путем прикасания одного щупа к контакту обмотки, другого к корпусу. Бесконечно большое значение говорит о норме.

Окончательную уверенность в исправности генератора даст испытание на стенде.

Поделиться или сохранить к себе:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности.
