Доработка вут ваз 2110

Видео:ХОРОШИЕ ТОРМОЗА ДЛЯ ВАЗ 2110- 2112. УСТАНОВКА ВУТ ОТ ПРИОРЫ+ГТЦ 21214 от нивы. ВИД_ИМЕЕТ.Скачать

ХОРОШИЕ ТОРМОЗА ДЛЯ ВАЗ 2110- 2112. УСТАНОВКА ВУТ ОТ ПРИОРЫ+ГТЦ 21214 от нивы. ВИД_ИМЕЕТ.

Доработка ВУТ ВАЗ 2110

Тюнинг тормозов ВАЗ 2110 — актуальная тема, которая затрагивает тему установки задних дисковых тормозов, но в этой статье посмотрим, что даст доработка ВУТ (вакуумный усилитель тормозов).

Видео:Улучшение тормозов ВАЗ. Легкая педаль тормозаСкачать

Улучшение тормозов ВАЗ. Легкая педаль тормоза

Истории наших читателей

«Гребаный таз. «

Доработка вут ваз 2110

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Вся модернизация ВУТ десятки заключается в установке шайбы. Каким образом шайба влияет на процесс торможения можно проследить на принципе работы ВУТ:
При нажатии на педаль тормоза шток 18 упирается в шток 3 через шайбу 23. Из-за особенностей конструкции перепускные клапана начинают работать немного позже, чем шток начинает давить на ГТЦ. В связи с этим возникает сопротивление на педали, а после установки шайбы — этот процесс меняется в обратную сторону. То есть изначально (либо одновременно с движением штока) после движения штока 18, открываются/закрываются клапана, из-за чего начинает работать ВУТ, при этом усилие значительно снижается при номинальных нагрузках.

То есть установка шайбы в ВУТ дает:

  • При плавном торможении (когда колодки только подводятся) будет более легкая педаль.
  • При резком торможении реакция педали остается, как и до установки шайбы.

Установка шайбы в ВУТ ВАЗ 2110

Снимаем жабо и шумоизоляцию моторного щита.

Откручиваем ГТЦ и отводим его в сторону, трубки остаются прикрученными.

Вытаскиваем шток с сальником из ВУТ и уменьшаем его длину, вкрутив наконечник на величину толщины кольца (1мм). Удобнее будет зажать головку 4 в тиски, а шток 3 крутить небольшим трубным ключом.

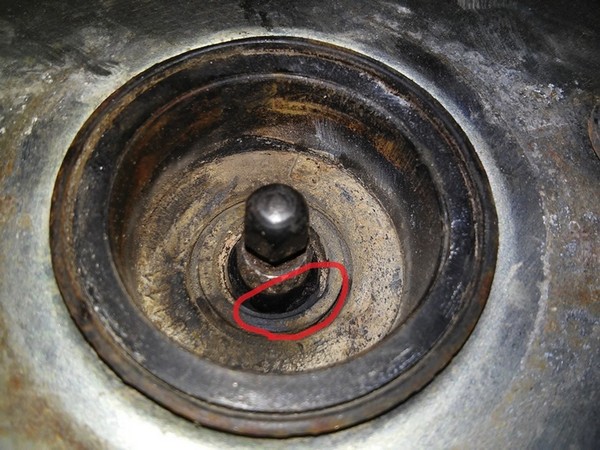

С помощью пинцета вытаскиваем резиновую шайбу 23 (для этого помощнику следует надавить на педаль тормоза).
Укладываем под него подготовленное кольцо, а сверху шайбу 23 и укороченный шток с сальником. Другими словами устанавливаем кольцо между 22 и 23 позицией, увеличив ход штока 18 на 1мм.

Размеры шайбы D1=25хD2=15хh=1. Толщина должна быть не более 1мм, потому что полностью потеряется информативность педали тормоза. Чем тоньше шайба- тем меньше эффект от неё. Шайба может быть как металлической, так и резиновой.
Доработка вут ваз 2110Доработка вут ваз 2110Доработка вут ваз 2110Доработка вут ваз 2110
Увеличивать шайбу смысла нет, так как КПД вакуумника не изменяется, а меняется его характеристика. Также при увеличении толщины шайбы может получиться так, что при максимальном давлении, шток 18 не будет доставать до штока 3, и соответственно усилие будет передаваться через шайбу (мембрану 24), что может вывести ее из строя.

Собираем все в обратной последовательности.

Что получилось после доработки ВУТ ?
Грубо говоря, шайбой выбран «свободный» ход педали. Но свободным ходом его назвать тоже нельзя, потому что это ход минимального давления в системе. Теперь при небольшом усилии педали машина будет тормозить сильнее, чем раньше.

Некоторые отзывы после доработки ВУТ говорят о том, что при легком притормаживании на малой скорости можно почувствовать, что тормоза начинают пропадать, поэтому статья носит информативный характер, а не предложение к доработке.

Видео:ЛУЧШИЕ ТОРМОЗА на 2112 во ВСЕМ МИРЕ/ГТЦ 21214+ВУТ Калина на 2110-12Скачать

ЛУЧШИЕ ТОРМОЗА на 2112 во ВСЕМ МИРЕ/ГТЦ 21214+ВУТ Калина на 2110-12

Как улучшить тормоза (вакуумник от приоры)

Доработка вут ваз 2110

ВАЗ 2110 (10-е семейство)

Установка Вакуумного усилителя тормозов и Главного тормозного цилиндра от приоры позволит сделать тормоза более мягкими и чёткими.

Всё началось с того что в одно не очень прекрасное морозное утро сев в машину и нажав на педальку тормоза услышал ПШШШШШ и словил просадку оборотов до 500. Решение заменить вакуумник. почитав форум остановился на двух вариантах:

  1. ВУТ от Торгмаш
  2. ВУТ и ГТЦ от Приоро-калины

Ну поскольку мы не ищем лёгких путей был окончательно выбран второй вариант.

Итак, путём долгих блужданий по рынку было приобретено следующее:

  • ВУТ и ГТЦ приоры,
  • 2 тройника от классики
  • 4 гайки на 8 для крепления к ВУТ ГТЦ и педального узла (старые не подходят они больше)
  • приблуда для прокачки тормозов в одну харю.
  • 2 трубки от приоры с штуцерами 12х1 и 10х1 со стороны ГТЦ, и 10х1,25 со стороны тройников.
  • тормозуха с запасом
  • ВД-шка (не пригодилась, но лишней не будет)
  • колдун заодно под замену (старый доколдовался).

Вот, кстати, внешний вид трубок приоро-калины.

Слева приоровская 12х1.0 справа десятая 10х1.25

Доработка вут ваз 2110

Слева десятая 10х1.25 справа приоровская 10х1.0

Доработка вут ваз 2110

Обе трубки общий вид

Доработка вут ваз 2110

Купив всё это идём в гараж, ищем ключи отвертки, дрель со свёрлами, напильник(это не понадобится если купить в сборе ВУТ + ГТЦ + педаль от приоры) и начинаем разбирать машину.

1. Снимаем шумку (правую половину шумки обязательно, левую можно отогнуть), жабо придётся тоже снять так как мешает вынуть родные ГТЦ и ВУТ ну и соотвестственно установке новых. Сливаем тормозуху по возможности и откручиваем тормозные трубки. Далее лезем в салон снимаем клеммы с концевика стоп сигналов и откручиваем 4 гайки крепления ВУТ к кузову

Доработка вут ваз 2110Доработка вут ваз 2110

Снова возвращаемся к морде и извлекаем всю конструкцию из недр машины стараясь не облиться оставшейся тормозухой.

Тем кто прикупил всё в сборе пропустите следующий пункт

2. Далее откручиваем педальку от ВУТ и идём собирать новые ВУТ, ГТЦ и старую педаль в одно целое. Собрав ВУТ и ГТЦ видим что педаль со стандартными дырками крепления к ВУТ будет повернута на 90 градусов по отношению к вертикальному положению бачка с тормозухой, чтобы повернуть педальку в нормальное положение необходимо пересверлить крепежные отверстия в педальном узле, прикладываем педальку к ВУТ и аккуратно размечаем где необходимо сделать новые дырки, идём сверлим примеряем и при необходимости корректируем дрелью или напильником (у меня получилось не совсем точно причем одно из отверстий получилось как бы внутри П-образного корпуса крепления педали и гайку закрутить был тот ещё г. р, но зато она теперь ни за какие коврижки сама не открутится))) на фото в красном кружечке немного видно) прикручиваем педальный узел к ВУТ.

ВУТ и ГТЦ и педаль в сборе:

Доработка вут ваз 2110

Крепление педали к ВУТ гайка оказалась внутри закрутить была та ещё пляска с бубном:

Доработка вут ваз 2110

Другая сторона педали прошла гораздо легче:

Доработка вут ваз 2110

ВУТ и ГТЦ в сборе:

Доработка вут ваз 2110

3. Теперь получившуюся конструкцию устанавливаем на машину, примеряем как встанет жабо. Были опасения что жабо придётся подрезать, но всё встало как родное.

Доработка вут ваз 2110Доработка вут ваз 2110

Дальше прикручиваем приоровские трубки к ГТЦ и тройникам

Доработка вут ваз 2110 Доработка вут ваз 2110Доработка вут ваз 2110

Тройники скрепляем друг с другом шпилькой, желательно на 5. У меня за неимением таковой стоит на 4

Доработка вут ваз 2110

4. Дальше лезем в яму под машину менять колдун.

Доработка вут ваз 2110

Откручиваем тормозные трубки от колдуна, запомнив где они были, откручиваем 2 болта удерживающих колдуни и снимаем его

Доработка вут ваз 2110Доработка вут ваз 2110

Берём новый колдун

Доработка вут ваз 2110

И ставим его на место, прикручиваем все трубки.

Доработка вут ваз 2110

5. Втыкаем в него заранее отвёртку и возвращаемся к тормозным трубкам.

Заливаем тормозуху в бачок.

Поскольку в трубках воздух, а загонять его в систему неохота, делаем следующее трубки в тройниках не закручиваем до конца, оставляем щель, далее чем нибудь дуем в бачек с тормозухой и смотрим когда из щелей между трубками и тройниками прекратит идти воздух и затягиваем их.

6. Прокачиваем тщательно тормоза и приступаем к регулировке колдуна. На мой взгляд это самое сложное из всех переделок.

7. Ну и наконец собираем жабо, шумку, дворники и довольные новыми тормозами едем домой, главное с непривычки не пропахать носом руль при торможении

Впечатление: при первом торможении по привычке топнув на педальку на асфальте я чуть не влетел носом в руль (пристёгивайтесь. ) гораздо меньшее усилие на педаль, ну и моральное удовлетворение от результата

Из минусов: не получится поставить растяжку мешает бачек тормозной жидкости(мне не актуально, кто пользует засада. ) возможно есть какие нибудь бачки пониже от ино какой нить, но я не искал их.

Замечания, трубки желательно менять не только от ВУТ до тройников, а все будет цивильнее выглядеть, на функционал не влияет, сразу отрегулируйте шток ВУТа так как вам удобнее. К этой связке желательно хорошие тормозные диски на 14 и тормозные колодки.

При инсталляции пострадал: один тройник, один стакан, одно сверло, один зуб, один колдун (мстя за зуб).

Видео:ВАЗ СКРЫТАЯ РЕГУЛИРОВКА ТОРМОЗОВ ,О КОТОРОЙ НЕ ВСЕ ЗНАЮТ!Скачать

ВАЗ СКРЫТАЯ РЕГУЛИРОВКА ТОРМОЗОВ ,О КОТОРОЙ НЕ ВСЕ ЗНАЮТ!

Вакуумный усилитель тормозов ВАЗ 2110. Диагностика и ремонт

Доработка вут ваз 2110

Не верьте тем, кто говорит, что тормоза придумали трусы. Их придумали очень умные и долгоживущие люди, а вакуумный усилитель тормозов придумали к тому же и очень ленивые. Для того чтобы проверить необходимость наличия ВУТ на автомобиле, попробуйте остановить его нажатием на педаль тормоза с выключенным двигателем на небольшой скорости. Скорее всего, для полной остановки придётся так сильно жать на тормозную педаль, что вам потребуется даже немного привставать на сиденье. А представляете, если вас будет ожидать такой сюрприз во время интенсивного движения в потоке автомобилей, да и ещё и на спуске? Поэтому к данному вопросу просто необходимо отнестись со всей серьёзностью и полнотой ответственности за свою и чужую безопасность. Итак, разберёмся, как делается ремонт ВУТа и замена его составных частей.

Видео:БЕШЕНЫЕ ТОРМОЗА НА 2114! ДПС ПОДКРАЛИСЬ НЕЗАМЕТНО! СДЕЛАЛ ВЫХЛОП ТИШЕСкачать

БЕШЕНЫЕ ТОРМОЗА НА 2114! ДПС ПОДКРАЛИСЬ НЕЗАМЕТНО! СДЕЛАЛ ВЫХЛОП ТИШЕ

Общее устройство тормозной системы ВАЗ 2110

Вакуумный усилитель тормозов ВАЗ-2110 находится в подкапотном пространстве автомобиля между главным тормозным цилиндром и педалью тормоза.

Доработка вут ваз 2110

Схема расположения ВУТ

Принцип работы вакуумного усилителя тормозов вкратце рассмотрим на следующем рисунке:

Доработка вут ваз 2110

В исходном состоянии обе полости посредством следящего клапана (на рисунке отсутствует) соединены с атмосферой. При нажатии на педаль тормоза шток перемещает диафрагму влево, следящий клапан разъединяет полости и в полости «А» создаётся разряжение. А так как полость «Б» всё так же находится под атмосферным давлением, то оба эти условия (разряжение + атмосферное давление) в совокупности придают торможению дополнительное усилие.

Подробно рассмотреть работу всей тормозной системы автомобиля в совокупности вы можете в следующем видеоуроке.

Как работает (на видео)

Видео:УСИЛИТЕЛЬ ТОРМОЗОВ ОТ ПРИОРЫ НА ВАЗ 2110-2112Скачать

УСИЛИТЕЛЬ ТОРМОЗОВ ОТ ПРИОРЫ НА ВАЗ 2110-2112

Диагностика вакуумного усилителя своими руками

Прежде всего необходимо сказать, что неполадки в работе и выход из строя вакуумного усилителя не носит фатального характера. Происходит лишь характерное затруднение при торможении автомобиля и в ряде случаев нарушение стабильной работы двигателя. В любом случае перед поездкой вы можете самостоятельно провести достаточно эффективную и не требующую специальных навыков проверку работы вакуумного усилителя тормозов, для этого:

  1. При не заведённом двигателе нажимаем несколько раз на полный ход тормозную педаль;
  2. Удерживаем её в нажатом состоянии;
  3. Заводим двигатель.

Если же при этом педаль немного «ушла» в пол, значит, с вашим вакуумным усилителем всё в порядке, если же нет, то продолжаем дальнейшую диагностику системы.

Основные признаки неисправностей ВУТ (таблица)

ПризнакиДиагностикаЗаключениеМетод устранения
Шипение
при торможении
Двигатель работает, нажимаем на педаль тормоза и одновременно фиксируем шипящий звук в районе педалиНарушена целостность диафрагмыЗамена диафрагмы, всего ВУТ
Шипение при работающем двигателеДвигатель работает, в подкапотном пространстве прослушивается шипение.
Двигатель работает нестабильно, при нажатии на педаль тормоза обороты незначительно кратковременно повышаются
Нарушена целостность патрубка, соединяющего ВУТ и впускной коллекторПоиск подсоса воздуха, устранение, замена патрубка
Мягкая «ватная» педаль тормозаПри нажатии на педаль она стабильно, безостановочно «уходит» до пола. При торможении нет ощущения стабильного сопротивления усилию нажатияРазгерметизация гидравлической системы, попадание воздухаПоиск подтёков, проверка уровня жидкости, прокачка тормозов.
Автомобиль не «дотормаживает»При нажатии на педаль торможение запаздывает, хода педали не хватает для блокировки колёсБольшой свободный ход штокаОтрегулировать холостой ход

Видео:Доработка тормозов за 25 рублей на Ладе КалинеСкачать

Доработка тормозов за 25 рублей на Ладе Калине

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

  • Рожковые и торцевые ключи размерами «10», «13», «17»;
  • Мощная плоская отвёртка;

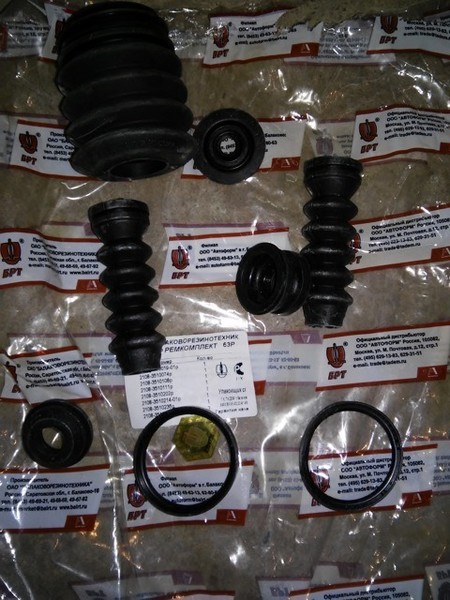

  • Ремкомплект или ВУТ в сборе;
  • Герметик и немного желания всё сделать своими руками.

Демонтаж

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

    Отсоединяем от тормозной педали шток-толкатель:

Видео:Ремонт вакуумного усилителя тормозов ВАЗ -2110 ● Течет вода в салонСкачать

Ремонт вакуумного усилителя тормозов ВАЗ -2110  ●  Течет вода в салон

Замена вакуума ваз 2110 видео

Видео:Как проверить Вакуумный Усилитель Тормозов?Скачать

Как проверить Вакуумный Усилитель Тормозов?

Неисправности вакуумного усилителя тормозов Ваз 2110

Устройства от разных производителей могут различаться по характеристикам и качеству, также может варьироваться и цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма отражается на работе других деталей и узлов, и прежде всего двигателя автомобиля, стоит не экономить и внимательно следить за его исправностью.

Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.

Таблица неисправностей вакуумного усилителя тормозов десятки и методы их устранения

ПризнакиДиагностикаЗаключениеМетод устранения
Шипение при торможенииДвигатель работает, нажимаем на педаль тормоза и одновременно фиксируем шипящий звук в районе педалиНарушена целостность диафрагмыЗамена диафрагмы, всего ВУТ
Шипение при работающем двигателеДвигатель работает, в подкапотном пространстве прослушивается шипение. Двигатель работает нестабильно, при нажатии на педаль тормоза обороты незначительно кратковременно повышаютсяНарушена целостность патрубка, соединяющего ВУТ и впускной коллекторПоиск подсоса воздуха, устранение, замена патрубка
Мягкая «ватная» педаль тормозаПри нажатии на педаль она стабильно, безостановочно «уходит» до пола. При торможении нет ощущения стабильного сопротивления усилию нажатияРазгерметизация гидравлической системы, попадание воздухаПоиск подтёков, проверка уровня жидкости, прокачка тормозов.
Автомобиль не «дотормаживает»При нажатии на педаль торможение запаздывает, хода педали не хватает для блокировки колёсБольшой свободный ход штокаОтрегулировать холостой ход

Видео:ВУТ. Как отрегулировать выступание головки штокаСкачать

ВУТ. Как отрегулировать выступание головки штока

Признаки неисправности вакуумного усилителя тормозов

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты. Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя. Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

Доработка вут ваз 2110

Также выйти из строя в вакуумном усилителе тормозов могут и внутренние детали, например, клапан потеряет эластичность или будет повреждена рабочая поверхность диафрагмы.

Определить неисправность вакуумного усилителя тормозов можно по следующим признакам:

  1. Машина начала хуже тормозить при прежнем усилии нажатия на педаль;
  2. Во время нажатия на педаль тормоза слышатся шипящие звуки, в этот момент могут увеличиваться обороты двигателя;
  3. Автомобиль начинает «троить»;
  4. Повышается расход топлива при работе машины в прежнем режиме.

В некоторых ситуациях могут возникать и другие проблемы в работе автомобиля из-за проблем с вакуумным усилителем тормозов. Например, могут перестать срабатывать свечи зажигания.

Видео:Какие могут быть причины неисправности вакуумного усилителя тормозов. Как проверить их самомуСкачать

Какие могут быть причины неисправности вакуумного усилителя тормозов. Как проверить их самому

Как проверить вакуумный усилитель тормозов Ваз 2110

Проверить вакуумный усилитель тормозов “десятки” на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Доработка вут ваз 2110
Вакуумный усилитель тормозов Ваз 2110

Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность. тогда, когда корпус клапана не заедает.

Видео:Принцип работы вакуумного усилителя тормозовСкачать

Принцип работы вакуумного усилителя тормозов

Как проверить вакуумный усилитель тормозов

Проверка вакуумного усилителя тормозов – простая процедура, с которой справится даже начинающий автолюбитель. Чтобы определить неисправную работу детали, ее не потребуется снимать с машины, достаточно выполнить 3 простых теста, указывающих на наличие проблемы.

Тест 1

Автомобиль необходимо завести и позволить ему проработать на холостых оборотах около 5-7 минут. Далее двигатель глушится, и водителю требуется полностью выжать педаль тормоза, чтобы создать вакуум в усилителе тормозов. Следом педаль отпускается и вновь выжимается.

Если в работе вакуумного усилителя тормозов имеются проблемы, при втором нажатии на педаль тормоза ее ход будет значительно меньше, чем при первом, поскольку вакуум больше не сможет создаваться. В ситуации, когда второе нажатие не отличается от первого по ходу педали, можно сделать вывод, что система исправна или, если определенность не возникла, перейти к следующему тесту.

Доработка вут ваз 2110

Тест 2

Когда двигатель автомобиля заглушен, необходимо несколько раз (6-8) нажать на педаль тормоза. Далее педаль выжимается максимально и заводится двигатель. Если проблем в работе вакуумного усилителя тормозов не наблюдается, в системе начнет создаваться вакуум. Вследствие этого мембрана давит на шток, он тянет за собой толкатель, который соединен механизмом с педалью. Соответственно, педаль в этот момент, даже если она выжата до конца, начнет слегка опускаться еще ниже.

Доработка вут ваз 2110

Если выжатая полностью педаль не сдвинулась с места после пуска двигателя, можно сделать вывод, что вакуум в системе создан не был. Соответственно, имеются неисправности, которые препятствуют данному процессу.

Тест 3

Доработка вут ваз 2110
Третий способ проверки вакуумного усилителя тормозов позволяет определить, имеются ли утечки воздуха. Чтобы провести диагностику, необходимо завести двигатель автомобиля. Далее педаль выжимается до упора и двигатель глушится.

Если в течение 30 секунд педаль не отклонилась от максимально выжатого состояния, проблем с вакуумным усилителем тормозов нет. Когда после отпускания педали она начинает под действием возвратной пружины принимать обратное положение, это говорит, что давление внутри рабочей камеры возрастает, что указывает на неисправность механизма.

(418 голос., средний: 4,51 из 5)

Похожие записи
Руль не возвращается в исходное положение
Почему возникают скрипы и стуки при проезде лежачего полицейского

Видео:КАК СДЕЛАТЬ ТОРМОЗА ЛУЧШЕ!!!Скачать

КАК СДЕЛАТЬ ТОРМОЗА ЛУЧШЕ!!!

Когда нужно менять вакуумный усилитель тормозов

При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Видео:Секрет!Почему после прокачивание тормозов или замены ГТЦ нету тормозов(вялые)!Скачать

Секрет!Почему после прокачивание тормозов или замены ГТЦ нету тормозов(вялые)!

Как снять вакуумный усилитель тормозов Ваз 2110

Снятие вакуумного усилителя и педального узла тормоза производим после снятия обивки моторного отсека, облицовки и накладки ветрового окна.

    Замена вакуумного усилителя тормозов на ВАЗ 2110. Причина замены – появилось шипение при нажатии на педаль тормоза от чего двигатель мог в любой момент заглохнуть, педаль тормоза стала тугой. Для замены вакуумного усилителя, необходимо разобрать заднюю стенку моторного отсека; снять резиновый уплотнитель (1), открутить обивку (2) и снять жабо (3).

Доработка вут ваз 2110

  • Отключить колодку от датчика уровня тормозной жидкости, отсоединить шланг от вакуумного усилителя, открутить две гайки главного тормозного цилиндра.
  • После чего, аккуратно отводим главный тормозной цилиндр (не откручивая тормозные трубки) от вакуумного усилителя, на достаточное для извлечения вакуумного усилителя расстояние.

    Доработка вут ваз 2110

    В салоне автомобиля, под торпедо (под панелью приборов), откручиваем четыре гайки и снимаем провода с лягушки. Самое сложное в замене вакуумного усилителя, это открутить эти четыре гайки, очень неудобно они расположены.

    Доработка вут ваз 2110

    Извлекаем вакуумный усилитель вместе с педальным узлом.

    Доработка вут ваз 2110

    Снимаем стопорную пластину, выталкиваем палец крепления вакуумного толкателя.

    Доработка вут ваз 2110

    Откручиваем вакуумный усилитель от педального узла.

    Доработка вут ваз 2110

  • Устанавливаем новый вакуумный усилитель, обратите внимание на правильность установка, педаль в низу, а штуцер шланга вверху. Далее собираем в обратном порядке.
  • Видео:Ремонт вакуумного усилителя ВАЗСкачать

    Ремонт вакуумного усилителя ВАЗ

    Регулировка штока вакуумного усилителя тормозов Ваз 2110

    Для регулировки штока вакуумного усилителя тормозов нам понадобится: пластина толщиной 3 мм

    Перед началом работы необходимо: Отсоедините провод от клеммы “—” аккумуляторной батареи.

    Проводите регулировку при неработающем двигателе.

    1. Свободный ход педали тормоза регулируется перемещением выключателя сигнала торможения и при правильной регулировке должен составлять 3–5 мм.
    2. При уменьшенном свободном ходе педали тормоза возможно подтормаживание колес, вызывающее перегрев тормозных механизмов, вследствие чего автомобиль плохо разгоняется.
    3. Увеличенный свободный ход педали не позволяет точно рассчитать тормозное усилие.

    Доработка вут ваз 2110

    Плавно нажимайте рукой на педаль тормоза до тех пор, пока не почувствуете сопротивление. В этом положении вставьте между буфером выключателя и кронштейном педали пластину толщиной 3 мм. Если пластина не входит между кронштейном и буфером либо между ними остается большой зазор (более 2 мм), отрегулируйте свободный ход педали тормоза.

    Доработка вут ваз 2110

  • Удерживая педаль в нажатом положении, ослабьте затяжку двух гаек крепления выключателя сигнала торможения и, перемещая выключатель, добейтесь требуемого свободного хода педали. После регулировки кронштейн должен упираться в буфер выключателя (при отпущенной педали). Удерживая выключатель в этом положении, затяните гайки крепления. Если таким способом не удалось отрегулировать свободный ход педали, обязательно обратитесь к специалистам.
  • Видео:Проверка перед установкой вакуумного усилителя тормозовСкачать

    Проверка перед установкой вакуумного усилителя тормозов

    Вакуумный усилитель тормозов ВАЗ 2109

    Доработка вут ваз 2110

    Тормозная система автомобиля является главенствующей по степени диагностики водителем, так как от ее эффективного действия напрямую зависит безопасность вождения.

    Это интересно: Регулировка карбюратора скутера 4Т 50СС Китай

    Одним из ключевых агрегатов в данной системе выступает вакуумный усилитель тормозов. Его задача заключается в создании дополнительного давления воздуха посредством вакуума в тормозной системе и увеличение эффективности торможения.

    Видео:Доработка тормозов за 25 рублей на Лада Калина Гранта реально работаетСкачать

    Доработка тормозов за 25 рублей на Лада Калина Гранта реально работает

    Ремонт ВУТ ВАЗ 2110, 2111, 2112

    Выдалось время на выходных перебрать вакуумный усилитель тормозов.

    Доработка вут ваз 2110

    Был куплен ремкомплект

    Доработка вут ваз 2110

    вытаскиваем клапан со шланком с вакуумного усилителя (далее — ВУТ), откручиваем гайки крепления главного тормозного цилиндра и осторожно отодвигам его от ВУТ, получается как то так…

    Доработка вут ваз 2110

    Из салона откручиваем 4 гайки крепления педали тормоза

    Доработка вут ваз 2110

    Доработка вут ваз 2110

    вынимаем аккуратно педаль из корпуса авто (не спеша) и вот мы что видем…

    Доработка вут ваз 2110

    Доработка вут ваз 2110

    с другой стороны откручиваем

    Доработка вут ваз 2110

    снимаем шплинт и отсоединяем педаль тормоза от ВУТ…

    Доработка вут ваз 2110

    Внутри ВУТ пружина чтобы она не вылетела при разборке со стороны главного тормозного цилиндра накручиваем 2 гайки до конца (см. фото)

    Доработка вут ваз 2110

    Доработка вут ваз 2110

    аккуратно разгибаем все завальцованные края ВУТ

    Доработка вут ваз 2110

    Доработка вут ваз 2110

    После отгибания аккуратно пытаемся раздвинуть 2 половины ВУТ (друг от друга) и в этоже время по чить-чуть откручиваем гайки до состояния как на фото

    Доработка вут ваз 2110

    в моем случае, была порвано уплотнительное кольцо (обведено красным)

    Доработка вут ваз 2110

    в моем случае была порвано уплотнительное кольцо (обведено красным)

    Доработка вут ваз 2110

    снимаем поддевая отверткой и меняем все резинки на новые, плюс я все посадил на герметик

    Доработка вут ваз 2110

    как то так… и устанавливаем на место

    Доработка вут ваз 2110

    поддевая отверткой и при необходимости прокручивая по кругу отвертку пытаемся поднять к веху (см. фото. получится как на дальнем шпильке)

    Доработка вут ваз 2110

    поддеваем отверткой диафрагму по кругу и отделяем ее от корпуса ВУТ.

    Доработка вут ваз 2110

    снимаем диафрагму и меняем на новую…

    Доработка вут ваз 2110

    Доработка вут ваз 2110

    Доработка вут ваз 2110

    в моем случае 1 из половин ВУТ была немного поржавевшей, зачищаем, обрабатываем цинкарем, ждем, удаляем цинкарь, обезжиреваем, просушиваем и подкрашиваем грунтом,

    Сборку ВУТ производить в обратном порядке, я при сборке места контакта диафрагмы и 2 половин ВУТ намазал тонким слоем герметика, установил пружину, соединил 2 половины ВУТ вместе сразу же наживил на шпильки гайки и стянул ВУТ. Потом прямой отверткой и молотком загнул края ВУТ.

    Доработка вут ваз 2110

    уже готов к установке в авто

    Доработка вут ваз 2110

    намазал герметиком корпус педали тормоза в месте соприкосновения с ВУТ

    Все собрал завел машину тишина около ВУТ. Затем заглушил двигатель, нажал 2 раза педаль тормоза (легко нажимается) и 3 раз со средней силой. Забыл сказать при ремонте мне еще понадобился литол, мазал шпильки под резинками и шток, который давит на главный тормозной цилиндр, старую смазку предварительно убрав.

    В моем случае симптомы неисправного ВУТ были:
    — шум воздуха около ВУТ;
    — холостые обороты двигателя 920-960 (вместо привычных 840-880);
    — при нажатии на тормоз обороты двигателя прыгали до 1100, отпускаешь педаль 640-700;
    — холостые обороты двигателя временами сами собой плавали и машину трусило.

    Скажу так ничего сложного нет в данном ремонте, разбирал ВУТ первый раз все получилось.
    Цена нового ВУТ — 1300р. на рынке, ремкомплекта — 350р разница ощутима.

    Доработка вут ваз 2110

    Компоненты тормозной системы ВАЗ 2110, 2111, 2112

    О выборе компонентов тормозной системы на переднеприводные ВАЗы. Начну с себя, а точнее с того, что у меня когда-либо

    Видео:Бюджетная доработка Тормозов на Иж/Азлк/Ставим тормоза от 2110/Без ТокаркиСкачать

    Бюджетная доработка Тормозов на Иж/Азлк/Ставим тормоза от 2110/Без Токарки

    Короче тормозной путь — безопаснее езда. На ВАЗе-2110 станет ездить спокойнее

    • Что это, зачем, как работает
    • Как проверить вакуумный усилитель тормозов для ваз 2110 на работоспособность
    • Как отрегулировать тормозную систему на Ваз 2110

    Одним из способов улучшить сцепление с дорогой, сократить тормозной путь, а, значит, обезопасить себя и окружающих, является вакуумный усилитель тормозов ваз 2110. В нашей статье мы подробно рассмотрим это устройство.

    Видео:Вакуумный усилитель тормозов СПОРТСкачать

    Вакуумный усилитель тормозов СПОРТ

    Что это, зачем, как работает

    ВУТ для ВАЗов – это устройство, которое отвечает за торможение автомобиля. За счет разряжения оно способствует созданию дополнительного усилия на педали тормоза. Таким образом, оно упрощает работу системы торможения – машина изнашивается меньше, останавливается быстрее, водителю нужно прикладывать меньше усилий за рулем.

    Но не все так просто. На машинах Ваз 2110 усилители торможения влияют на работу двигателя, потому к их исправности нужно прислушиваться, присматриваться куда больше, чем к «барахлению» других деталей. На холостом ходу впрыск на данном автомобиле равен на 3-4,5 миллисекунды от 7 до 12 кг воздуха. При малейшем нарушении соотношения смеси (воздух, топливо и испарения) двигатель перестанет работать равномерно, начнет троить. Появятся пропуски по цилиндрам, из-за чего из строя могут выйти уже свечи, повысится коэффициент износа, что, в свою очередь, увеличит расход топлива и денежные затраты на содержание машины. И все эти проблемы – от подсоса воздуха неисправным вакуумным усилителем тормозов ваз 2110.

    На автомобилях серии Ваз 2110 применяется тормозная система на основе диагонального разделения контуров. Работает она по следующей схеме:

    • Первый гидропривод контуром обеспечивает эффективную работу левого переднего и правого заднего колеса;
    • Второй тормозной контур отвечает за работу правого переднего и левого заднего колес.

    Таким образом, если один из контуров откажет (даже во время движения по трассе), второй справится с безопасной остановкой – автомобиль не будет крутить, что существенно снижает опасность повреждения как самого транспорта, так и пассажиров, находящихся в нем.

    Видео:Тюнинг тормозов 2107 ВАКУМНИК ОТ 2108[PVS][FullHD]Скачать

    Тюнинг тормозов 2107 ВАКУМНИК ОТ 2108[PVS][FullHD]

    Как проверить вакуумный усилитель тормозов для ваз 2110 на работоспособность

    Чтобы обезопасить себя от возможных эксцессов на дороге, нужно регулярно проверять усилители торможения на предмет неисправностей. Делается это очень просто:

    1. Выключаем двигатель.
    2. Нажимаем несколько раз на педаль тормоза (это нужно для проверки на одинаковость давления в полостях). Если все в порядке, корпус самого клапана заедать не должен.
    3. Все еще удерживая ногу на педали, включаем двигатель. Если вакуумные усилители тормозов исправны на нашем ваз 2110, то педаль подастся вперед вместе с ногой.

    Если же этого не происходит, удостоверьтесь, что причина именно в нем (проблема может быть еще с креплением наконечников шлангов, неудовлетворительное состояние фланца наконечника, который, кстати, тоже может отходить). Также педаль может плохо поддаваться из-за плохого соединения штуцера впускной трубы на двигателе со шлангом и наконечником. Все эти показатели негативно сказываются на работе усилителей и их эффективности.

    Как отрегулировать тормозную систему на Ваз 2110

    По идее, стояночная система должна быть в состоянии удерживать Ваз 2110 при наклоне поверхности до 25%. Если она не справляется, не спешите в автомастерскую, где придется выкладывать круглую сумму – первую помощь своей машине вы сможете оказать и сами:

    1. Контргайку натяжного устройства нужно ослабить.
    2. Затем натягиваем трос.
    3. Проверяем полный ход рычага (он должен составлять 2-4 зубчика по сектору).
    4. Затягиваем контргайку потуже.
    5. Для перестраховки выполняем несколько торможений, проверяя при этом, не изменился ли ход рычага.

    Вот таким нехитрым способом можно проверить, насколько хорошо вакуумный усилитель тормозов справляется на Ваз 2110.

    Колеса при этом должны вращаться без усилия, при полностью опущенном рычаге.

    Поделиться или сохранить к себе:
    Добавить комментарий

    Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности.
