Лямбда зонд ваз 2110: распайка колодки

Колодоки ваз 2110

Недавно обратил внимание на то количество вопросов в сети, которые так или иначе касаются лямбда-зонда и о том, как распаять его колодоки на ваз 2110. Поэтому я и решил обобщить всю полученную информацию и выложить ее в данной статье, в которой мы своими руками сможем не только выявить неисправности кислородного датчика, заменить его, но и распаять эти самые колодки для ваз 2110, 12102, 21103.

Видео:Расположение датчиков ВАЗ 2110Скачать

Вкратце о лямда-зонде

Могу предположить, что датчик кислорода является, пожалуй, самым популярным среди всех остальных датчиков автомобиля, с которыми диагностам автомастерских приходится иметь дело. Как можно видеть на фото лямбда-зонд (он же кислородный датчик) выполнен из керамического элемента (на основе циркония) и покрыт платиной.
Данный гальванический элемент в зависимости от наличия в окружающей среде кислорода и температуры меняет свое напряжение и передает данные в электронный блок управления. Так как циркониевый наконечник более точно считывает наличие кислорода при температуре не ниже 360 градусов Цельсия, в лямда-зонд встроен нагревательный элемент, который включается при запуске двигателя и способствует его быстрому прогреву.

Устройство кислородного датчика

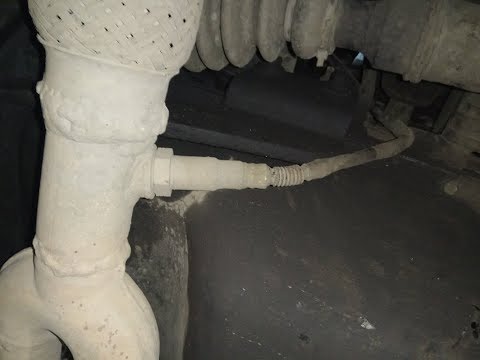

Для точного считывания данных лямда устанавливается в выхлопном патрубке таким образом, чтобы его рабочая поверхность «омывалась» как можно большим количеством выхлопных газов.

Колодки для ваз 21103

Так же существуют несколько типов кислородных датчиков, которые отличаются по принципу работы и по способу подключения:

Типы подключений ЛЗ

Внимание! Существует возможность замены кислородного датчика с подогревом вместо ЛЗ не имеющего подогрев. В этом случае необходимо будет подключить цепь подогрева ЛЗ к электрической цепи автомобиля которая «запитывается» при включении зажигания, например цепь включения бензонасоса.
Обратная замена не допустима, работать данное творение однозначно не будет. Ну и, конечно же, необходимо что бы резьба датчиков совпадала с нарезанной резьбой в посадочном месте.

Принцип работы

В зависимости от того сколько кислорода находится в выхлопных газах меняется и сигнал датчика идущий в электронный блок управления.ЭБУ, в свою очередь, сравнивает полученный сигнал с «прошитым» в его памяти эталоном данного состояния, и в зависимости от разницы с оптимальным значением корректирует длительность фазы впрыска форсунок, тем самым регулируя топливовоздушную смесь двигателя.
При увеличенном значении кислорода сигнал напряжения ЛЗ падает до 0,1 вольта (что намного ниже положенных 0,45), при нехватке же его напряжение увеличивается до 0,8-0,9 вольт.Данная двухсторонняя связь с контроллером и последующая подстройка под определенный режим работы двигателя обеспечивают минимизацию выбросов в атмосферу и максимальную топливную экономию.

Видео:Как проверить датчик кислорода и его цепь на калинеСкачать

Ремонт

Диагностика

Лямда-зонд ваз 2110 имеет четыре вывода:

Колодки для ваз 21102

Проверка подогревателя кислородного датчика сводится к элементарной проверке цепи нагревателя:

• наличия напряжения на контакте питания бортовой сети автомобиля (при отсутствии оного проверить всю цепь);
• наличия целостности цепи отрицательного контакта.

В дальнейшем нас интересует исключительно сигнальный провод, а вернее изменение напряжения идущее по нему от датчика к ЭБУ во время различных режимов работы двигателя.
Проверить работу датчика можно двумя способами:

• С помощью вольтметра;
• С помощью осциллографа (мототестера).

Так как данная инструкция предназначена для простого обывателя, у которого просто в принципе не может быть профессионального оборудования, то диагностику датчика будем проводить с помощью вольтметра.

Способ первый: считывание кодов неисправностей

Для того, чтобы считать коды неисправности находящиеся в памяти контролера необходимо к колодке диагностики (находится с левой стороны под консолью панели приборов) либо подсоединить специальное диагностическое оборудование (слишком просто – не для нас), либо замкнуть контакт «В» на массу, что так же можно сделать соединив между собой контакты «А» и «В».

Диагностическая колодка ваз 2110

• «А» — контакт соединенный с «массой» автомобиля;
• «В» — контакт сигнала контроллера;
• «G» — управление бензонасосом ваз;
• «М» — контакт для выдачи информации (последовательных данных).

После того как данные контакты замкнуты поворачиваем ключ зажигания в положение «III» (двигатель не заводим), наблюдаем за сигнализатором «CHECK» который вспышками должен высветить число 12:

• Вспышка;
• 1-2 секундная пауза;
• Вспышка;
• Вспышка;
• Длинная пауза в 2-3 секунды;
• Двойной повтор вышеописанного цикла.

Считывание кода неисправности под номером «12»

Внимание! Данный код говорит о том, что работает программа самодиагностики, в противном случае данная программа не работает.

После этого программа в тройном цикле высвечивает коды существующих неисправностей (каждый код по три раза), при отсутствии же оных код «12» продолжает высвечиваться постоянно.

Внимание! При окончании диагностики размыкать данные контакты разрешается только после выключения зажигания, спустя десять секунд.

Стирание кодов неисправностей из памяти ЭБУ с целью убедится, что неисправность устранена, происходит через отключения питания контролёра не менее чем на десять секунд. Питание отключается либо отсоединением минусовой клеммы от аккумуляторной батареи, либо посредством извлечения предохранителя контроллера.

Внимание! Операции с питанием контроллера необходимо проводить строго при выключенном зажигании!

Способ второй: проверка изменений параметров ЛЗ

Итак, приступаем к самому «вкусненькому»:

• Отрицательный щуп вольтметра присоединяем к корпусу автомобиля;
• Положительный щуп присоединяем к сигнальному проводу лямбда-зонда;
• Прогреваем двигатель до рабочей температуры;
• Разогреваем сам датчик, выставив обороты двигателя на 2500 – 3000 оборотов на протяжении трех минут.

Наблюдаем за датчиком:

• Должно произойти включение, то есть напряжение должно находиться в пределах 0,8 – 1,0 вольт и включаться с частотой 8 – 10 раз в десять секунд;
• Если вольтметр показывает значение в 0,45 вольт, и оно не меняется, значит, датчик не работает – на замену;
• При резком открытии заслонки напряжение должно подскочить примерно до одного вольт, при резком закрытии упасть практически до нуля.

Способ третий: метод исключения

Конечно же, все вышеперечисленные способы хороши, но без ясного понимания работы системы существует большая вероятность ошибиться при диагностике, а так же понять принцип распайки колодоки на ваз 21102.
Например, «выпадение» кода Р 0131 (низкий уровень сигнала ЛЗ) ещё не значит что датчик начал «хандрить», возможно он и правда «видит» «обедненную» смесь, ведь он только «мониторит» систему – не больше и не меньше. Поэтому существуют проверки исключающие данные ошибки:

Ситуация 1

Имеем «обедненную» смесь и низкое значение напряжения на выходе с ЛЗ.
Проверка:

• «Обогащаем» топливовоздушную смесь посредством впрыска бензина во впускной патрубок или же вытаскиваем, а затем вставляем обратно трубку вакуума из регулятора давления топлива, в итоге обороты должны упасть до 200 в минуту;
• Если датчик мгновенно отреагировал поднятием напряжения до 0,9 вольт то все в порядке, причину следует искать в системе питания автомобиля – топлива попросту не хватает. Если же напряжение менялось медленно или остановилось на 0,8 вольтах – датчик следует заменить;

Ситуация 2

Имеем «обогащённую» смесь.
Проверка:

• Делаем искусственный «подсос» воздуха – снимаем один из шлангов вакуума;
• Напряжение менее чем за секунду упало до 0,2 вольт, то датчик исправен;
• Напряжение меняется медленно или же находится выше данного значения – неисправен.

Как мы можем убедиться данные проверки довольно таки просты и лучше их использовать все по очереди, дабы исключить ошибку в диагностировании, что очень важно, так как цена лямда-зонда не позволяет «тыкать пальцем в небо» при поиске неисправности.

Совет! Необходимо учитывать что замедленная реакция ЛЗ на изменения может произойти из-за того что в системе зажигания происходят пропуски воспламенения, в результате чего в выпускной коллектор попадает большое количество несгоревшей топливовоздушной смеси, что ЛЗ может расценить как отклонение от нормы.

Совет! Подсосы воздуха перед ЛЗ так же влияет на его показания, что может повлечь за собой такой парадокс: ЛЗ «говорит» об «обедненной» смеси, а на самом деле смесь «обогащена», в результате чего контроллер еще больше обогащает смесь. В этом случае узнать правду поможет газоанализатор.

Видео:НЕ СПЕШИ МЕНЯТЬ Лямбда-зонд. Пока не посмотришь это видеоСкачать

Замена кислородного датчика

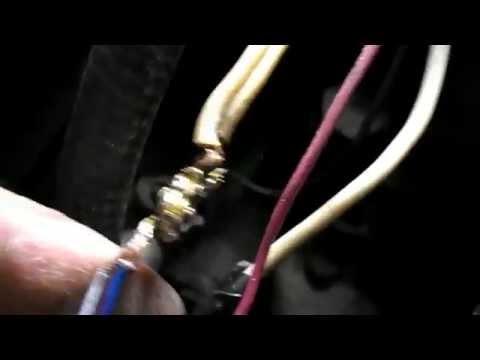

Автовладельцы по разным причинам распаивают колодки для ваз 21102. Кто то вследствие замены ЛЗ имеющего отличный от оригинального разъем, кто то для установки нестандартного выпускного коллектора, для которого требуется удлинить провод.
В любом случае следует позаботиться об изоляции и о качественной распайке, например как на следующих фото:

Пример изоляции 1

Пример изоляции 2

Порядок замены

• Разъединяем разъем кислородного датчика и выкручиваем его.

Совет! Выкручивая ЛЗ необходимо воспользоваться либо длинной головкой, либо накидным ключом. Так как ЛЗ скорее всего «пригорел», то его необходимо предварительно «размочить» специальными средствами автохимии.

Совет! Для тех, кто ничего не боится – откручиваем на работающем двигателе до появления легкого дымка через резьбовую часть, затем глушим двигатель и уже откручиваем до конца.

Данный способ непосредственно связан со свойством тел разжиматься при нагреве и сжиматься при охлаждении (учебник «Физика 5 класс», страница 40, параграф 7, 2 абзац):

• Отрезаем провода от старого и соединяем с отрезанными от колодки проводами нового датчика (стандартные цвета и предназначения проводов даны ранее на картинках);

Совет! У трех проводного штатного ЛЗ провода прописаны на разъеме: подогрев – провода «А» и «В», сигнальный «С». Полярность белых проводов подогревателя значения не имеет, сигнальный провод черного цвета.

• Незадействованный четвертый провод выводим из жгута и надежно крепим на «массу» автомобиля, например на болт крепления кронштейна главного тормозного цилиндра;
• Вкручиваем новый лямбда-зонд (трех проводной смазывается графитной смазкой для лучшего контакта с корпусом выхлопного коллектора);

Совет! Распайкой колодки для ваз 2110 лучше всего заниматься до установки кислородного датчика на место, более безопасно и надежно.

• Обнуляем память электронного блока управления и проверяем работу нового лямбда-зонда.

На этом данную инструкцию считаю законченной. Видео добавлять не стал, надеюсь и так изложил все понятно и просто.
Удачи.

Видео:Про взаимозаменяемость датчиков кислородаСкачать

Распиновка лямбда зонд ваз 2110

©А. Пахомов 2007 (aka IS_ 18 , Ижевск)

На написание этого материала натолкнуло обилие вопросов на нашем форуме, связанных с непониманием (или недопониманием) принципа работы датчика кислорода, или лямбда-зонда.

Прежде всего, нужно идти от общего к частному и понимать работу системы в целом. Только тогда сложится правильное понимание работы этого весьма важного элемента ЭСУД и станут понятны методы диагностики.

Чтоб не углубляться в дебри и не перегружать читателя информацией, я поведу речь о циркониевом лямбда-зонде, используемом на автомобилях ВАЗ. Желающие разобраться более глубоко могут самостоятельно найти и прочитать материалы про титановые датчики, про широкополосные датчики кислорода (ШДК) и придумать методы их проверки. Мы же поговорим о самом распространенном датчике, знакомом большинству диагностов.

Итак, датчик кислорода. Когда-то очень давно он представлял собой только лишь чувствительный элемент, без какого-либо подогревателя. Нагрев датчика осуществлялся выхлопными газами и занимал весьма продолжительное время. Жесткие нормы токсичности требовали быстрого вступления датчика в полноценную работу, вследствие чего лямбда-зонд обзавелся встроенным подогревателем. Поэтому датчик кислорода ВАЗ имеет 4 вывода: два из них – подогреватель, один – масса, еще один – сигнал.

Из всех этих выводов нас интересует только сигнальный. Форму напряжения на нем можно увидеть двумя способами:

а) сканером
б) мотортестером, подключив щупы и запустив самописец.

Второй вариант, вообще говоря, предпочтительнее. Почему? Потому, что мотортестер дает возможность оценить не только текущие и пиковые значения, но и форму сигнала, и скорость его изменения. Скорость изменения – это как раз характеристика исправности датчика.

Итак, главное: датчик кислорода реагирует на кислород. Не на состав смеси. Не на угол опережения зажигания. Не на что-либо еще. Только на кислород. Это нужно осознать обязательно. Как именно это происходит, в подробностях описано здесь.

На сигнальный вывод датчика с ЭБУ подается опорное напряжение 0 . 45 В. Чтоб быть полностью уверенным, можно отключить разъем датчика и проверить это напряжение мультиметром или сканером. Все в порядке? Тогда подключаем датчик обратно.

К слову, на старых иномарках опорное напряжение «уплывает», и в итоге нормальная работа зонда и всей системы нарушается. Чаще всего опорное напряжение при отключенном датчике бывает выше необходимых 0 . 45 В. Проблема решается путем подбора и установки резистора, подтягивающего напряжение к «массе», тем самым возвращая опорное напряжение на необходимый уровень.

Дальше схема работы датчика проста. Если кислорода в газах, омывающих датчик, много, то напряжение на нем упадет ниже опорного 0 . 45 В, примерно до 0 . 1 В. Если кислорода мало, напряжение станет выше, около 0 . 8 – 0 . 9 В. Прелесть циркониевого датчика в том, что он «перепрыгивает» с низкого на высокое напряжение при таком содержании кислорода в отработанных газах, которое соответствует стехиометрической смеси. Это замечательное его свойство используется для поддержания состава смеси на стехиометрическом уровне.

Поняв, как работает датчик, легко осознать методику его проверки. Предположим, ЭБУ выдает ошибку, связанную с этим датчиком. Например, Р 0131 «Низкий уровень сигнала датчика кислорода 1 ». Нужно понимать, что датчик отображает состояние системы, и если смесь действительно бедная, то он это отразит. И замена его абсолютно бессмысленна!

Как же нам выяснить, в чем кроется проблема – в датчике или в системе? Очень просто. Смоделируем ту или иную ситуацию.

1 . Например, при жалобе на бедную смесь и низком напряжении на сигнально выводе датчика увеличим подачу топлива, пережав шланг обратного слива. Или, при его отсутствии, брызнув во впускной коллектор бензина из шприца. Как отреагировал датчик? Показал ли обогащенную смесь? Если да – то нет никакого смысла его менять, нужно искать причину, почему система подает недостаточное количество топлива.

2 . Если же смесь богатая, и зонд это отображает, попробуйте создать искусственный подсос, сняв какой-нибудь вакуумный шланг. Напряжение на датчике упало? Значит, он абсолютно исправен.

3 . Третий вариант (достаточно редкий, но имеющий место). Создаем подсос, пережимаем «обратку» – а сигнал на датчике не меняется, так и висит на уровне 0 . 45 В, либо меняется, но очень медленно и в небольших пределах. Все, датчик умер. Ибо он должен чутко реагировать на изменения состава смеси, быстро меняя напряжение на сигнальном выводе.

Для более глубокого понимания добавлю, что при наличии небольшого опыта легко установить степень изношенности датчика. Это делается по крутизне фронтов перехода с богатой смеси на бедную и обратно. Хороший, исправный датчик реагирует быстро, переход почти что вертикальный (смотреть, само собой, мотортестером). Отравленный либо просто изношенный датчик реагирует медленно, фронты переходов пологие. Такой датчик требует замены.

Понимая, что датчик реагирует на кислород, можно легко уяснить еще один распространенный момент. При пропусках воспламенения, когда из цилиндра в выпускной тракт выбрасывается смесь атмосферного воздуха и бензина, лямбда-зонд отреагирует на большое количество кислорода, содержащееся в этой смеси. Поэтому при пропусках воспламенения очень возможно возникновение ошибки, указывающей на бедную топливо-воздушную смесь.

Хочется обратить внимание еще на один важный момент: возможный подсос атмосферного воздуха в выпускной тракт перед лямбда-зондом. Мы упоминали, что датчик реагирует на кислород. Что же будет, если в выпуске будет свищ до него? Датчик отреагирует на большое содержание кислорода, что эквивалентно бедной смеси. Обратите внимание: эквивалентно! Смесь при этом может быть (и будет) богатой, а сигнал зонда ошибочно воспринимается системой как наличие бедной смеси. И ЭБУ ее обогатит! В итоге имеем парадоксальную ситуацию: ошибка «бедная смесь», а газоанализатор показывает, что она богатая. Кстати сказать, газоанализатор в данном случае – очень хороший помощник диагноста. Как пользоваться извлекаемой с его помощью информацией, описано в этой статье.

1 . Нужно совершенно четко отличать неисправность ЭСУД от неисправности лямбда-зонда.

2 . Проверить зонд можно, контролируя напряжение на его сигнальном выводе сканером или подключив к сигнальному выводу мотортестер.

3 . Искусственно смоделировав обедненную или, наоборот, обогащенную смесь и отследив реакцию зонда, можно сделать достоверный вывод о его исправности.

4 . По крутизне перехода напряжения от состояния «богато» к состоянию «бедно» и наоборот легко сделать вывод о состоянии лямбда-зонда и его остаточном ресурсе.

5 . Наличие ошибки, указывающей на дефект лямбда-зонда, отнюдь не является поводом для его замены.

Видео:Как проверить ЛЯМБДА-ЗОНД (датчик кислорода).Скачать

Лямбда зонд автомобиля ВАЗ 2110

Кислородный датчик (лямбда зонд) — это часть электронной системы управления двигателем. Ее задача заключается в комплексном управлении одной или несколькими системами двигателя с целью:

• контроля технических параметров двигателя;
• изменения работы отдельных систем в случае необходимости, например: при изменении температурного режима работы двигателя, при разной степени нажатия на педаль акселератора, при изменении крутящего момента, во время холодного запуска и так далее;
• изменения режима при переключении на альтернативный вид топлива.

Датчик кислорода ВАЗ — это электронное устройство, которое помогает системе управления контролировать и корректировать работу двигателя внутреннего сгорания (далее — ДВС).

Как любой элемент автомобиля, кислородный датчик ВАЗ 2110 имеет определенные ресурсные способности. При условии нормальной эксплуатации автомобиля на качественном топливе и своевременном техническом обслуживании, а так же при отсутствии частых перегрузок и перегревов ДВС, один датчик будет работать от 4 до 7 лет. Автовладелец за этот срок проедет в среднем от 100 до 150 тысяч километров.

Датчик кислорода ВАЗ способствует стабильной работе двигателя и помогает ему в разных режимах сохранять нужные технические показатели, определяя качество выхлопных газов и передавая соответствующий сигнал на электронный блок управления двигателем.

Видео:Как НЕ убить блок управления двигателем при замене датчика кислорода (лямбда-зонда) (перезалив)Скачать

Как работает

Принцип действия лямбда зонда заключается в сравнении показателей двух электродов, один из которых расположен в чистом воздухе, а второй — в выпускном коллекторе.

Лямбда зонд ВАЗ 2110 выполнен из термостойких материалов, так как система выпускных клапанов и выхлопная система во время продолжительной работы двигателя имеют крайне высокую температуру.

Основными конструктивными элементами лямбда зонда являются:

• стальной корпус;
• наружный платиновый электрод;
• внутренний циркониевый электрод;
• керамический изолятор между внутренним и наружным электродами;
• электронагреватель;
• защитный кожух для наружного электрода.

Также лямбда зонды, с некоторыми техническими различиями, имеют 4-контактный разъем:

• 1 контакт — передача сигнала на электронный блок управления;
• 2 — электрическое питание;
• 3 и 4 — электрическое питание электронагревателя.

Главной задачей лямбда зонда является определение количества несгоревшего кислорода в выхлопной трубе.

Электронный блок управления подает на электроды лямбда зонда напряжение, равное 0.45 В.

Наружный электрод определяет количество окружающего кислорода, внутренний — количество кислорода в отработанных газах. Получив данные, датчик передает соответствующий сигнал электронному блоку управления ДВС. Передаваемый сигнал — это разность двух показателей.

Блок управления, обработав полученный сигнал, вносит коррективы в работу всех составляющих топливной системы, а так же делает зажигание горючей смеси раньше или позже. Это способствует более стабильной и ровной работе двигателя.

На автомобилях ВАЗ-2110 с 8-клапанным и 16-клапанным двигателем, на которых установлен инжектор, датчик располагается на выпускном коллекторе автомобиля перед резонатором.

Особенностью кислородных датчиков на автомобилях ВАЗ является их рабочая температура. Функционировать они начинают, когда температура достигает 300–400 °C.

В первые минуты после запуска двигателя, контроль его работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Когда электронагреватель разогревает устройство до необходимой температуры, блок управления начинает учитывать его показания.

На ранее выпускаемые автомобили ВАЗ-2110 завод изготовитель устанавливал более простые лямбда зонды, в конструкцию которых не входил электронагреватель. Следовательно, его показания блок управления считывал лишь после достаточного прогрева двигателя. При этом, до прогрева и последующего контроля работы ДВС, выхлопные газы содержали значительное количество вредных элементов.

После утверждения новых законодательных актов, касающихся чистоты окружающей среды и уменьшения степени загрязнения воздуха, производители автомобилей стали устанавливать лямбда зонды, которые способны самостоятельно прогреться до необходимой температуры и через короткий промежуток времени обеспечивать менее токсичные выбросы в атмосферу.

Также, на определенный тип двигателей ВАЗ-2110 завод изготовитель устанавливал систему из двух лямбда зондов, которая так же расположена на выхлопной системе.

Первый находится перед катализатором. Он определяет качество выхлопных газов до попадания в катализатор.

Второй — после катализатора, тем самым проверяя качество его работы, которая заключается в очищении выхлопных газов до уровня, требуемого законодательными актами.

Видео:КАК БУДЕТ РАБОТАТЬ ДВИГАТЕЛЬ БЕЗ ДАТЧИКА ЛЯМБДА ЗОНД ТЕСТ ДИАГНОСТИКАСкачать

Признаки неисправности

Основными симптомами вышедшего из строя лямбда зонда являются частый перегрев двигателя, применение топлива плохого качества, попадание влаги или охлаждающей жидкости, скапливание большого количества сажи на нем, а также истощение ресурсных возможностей.

Неисправный датчик кислорода 2110 приводит к некорректной работе всего двигателя.

Признаками его неисправности или некорректной работы являются:

• дергания автомобиля во время разгона;
• нестабильная работа двигателя на холостых оборотах (самостоятельное увеличение или уменьшение количества оборотов);
• увеличение расхода топлива;
• перегрев двигателя;
• внезапная остановка двигателя после разгона или перегазовки;
• снижение тяговых способностей автомобиля;
• повышение степени токсичности выхлопных газов, изменение цвета, плотности и запаха;
• на приборной панели загорелся индикатор ошибки работы двигателя (Check Engine).

Видео:Подключение 4-х проводных лямбда-зондов вмесо 1 проводного.Скачать

Диагностика

Следует отметить, что проверка работоспособности лямбда зонда должна проводиться совместно с техническим обслуживанием автомобиля, с периодичностью — каждые 10 тысяч километров пробега. Однако если автомобиль эксплуатировался в неблагоприятных климатических условиях, что применимо к Москве, или в агрессивном режиме, техническое обслуживание должно проводиться чаще. Это рекомендация завода изготовителя.

Так же производитель не рекомендует выполнять самостоятельную диагностику или ремонт в случае возникновения признаков какой-либо неисправности. Для ее устранения следует обращаться в сервисный центр.

Диагностика путем визуального осмотра

Начало любой диагностики начинается с визуального осмотра. К первичным способам диагностики кислородного датчика можно отнести:

• визуальный осмотр электропроводки лямбда зонда на предмет целостности и отсутствия механических повреждений или разрыва;
• осмотр самого лямбда зонда. На его поверхности не должно быть нагара или твердых отложений.

Нагар на корпусе кислородного датчика свидетельствует о неисправном электронагревателе или чрезмерно богатой горючей смеси, поступающей в камеры сгорания.

Твердые отложения на корпусе датчика говорят о плохом качестве топлива и наличии в нем вредных примесей, или о неправильной пропорции горючей смеси.

При отсутствии видимых причин неисправности выполняется более детальная диагностика.

Детальная диагностика

В сервисном центре, с помощью подключения диагностического компьютера, проверяются все электронные системы автомобиля. При неисправности одной из них бортовой компьютер выявляет ошибку и сохраняет ее в своем реестре ошибок. Каждая ошибка имеет свой код, по которому легко выяснить источник неисправности.

В случае отсутствия диагностического компьютера, необходима слесарная диагностика, которая подразумевает частичную разборку и диагностику вольтметром. Она заключается в следующих операциях:

• запуск двигателя и прогрев до рабочей температуры;
• остановка двигателя;
• отключение разъема датчика и подключение к нему вольтметра;
• повторный запуск ДВС и одноразовое поднятие оборотов на холостом ходу до 2500 тысяч в минуту;
• отсоединение вакуумного патрубка от регулятора давления топлива;
• проверка показаний вольтметра. В том случае, если показание равно или меньше 0.8 В, датчик кислорода 2110 неисправен. Он не подлежит ремонту, следовательно, необходима замена;
• проверка кислородного датчика на выявление обедненной топливной смеси. При этом искусственно перекрывается подача воздуха в двигатель. Если показания вольтметра равны 0.2 В или меньше, датчик исправен. Иные показания свидетельствуют о неисправности датчика.

Так же в сервисном центре с помощью вольтметра возможна проверка сигнала, подаваемого на лямбда зонд с электронного блока управления. Если подаваемое напряжение выше 0.45 В, необходима более детальная диагностика блока управления.

Видео:Датчик кислорода. ВАЗ 2111, 2112.Скачать

Устранение неисправности

Ремонт проводки

В случае механического повреждения или нарушении целостности проводки выполняется ремонт поврежденного участка или замена электропроводки кислородного датчика.

При нарушении подключения проводов к датчику или его окислении следует выполнить чистку и повторную проверку работы. Однако, если разъем электропроводки поврежден, так же необходима замена проводов.

Чистка датчика

Неисправность лямбда зонда иногда связана с накопившимся слоем сажи на защитном кожухе и внутреннем электроде. Для того, чтобы очистить датчик кислорода на ВАЗ 2110 эффективным способом, необходимо вымочить его в ортофосфорной кислоте (либо в преобразователе ржавчины).

Датчик кислорода ВАЗ заранее отключается и демонтируется. Защитный кожух наружного электрода снимается или отпиливается. Затем устройство погружается в очистительное средство на 20 минут. При этом накопившийся слой должен самостоятельно отстать от поверхности датчика. Допускается чистка щеткой, сделанной из мягкого материала.

После этого необходимо заново установить защитный кожух с помощью точечной сварки или пайки.

После очистки датчик кислорода 2110 необходимо омыть, дать просохнуть, установить в выпускной коллектор и повторить проверку.

Замена

Если в ходе диагностики была выявлен неисправный датчик кислорода ВАЗ 2110 и требуется его замена, необходимо:

• заглушить автомобиль и выключить зажигание;
• остудить двигатель до приемлемой температуры, которая позволит контактировать с его выпускным коллектором;
• отсоединить проводку лямбда зонда;
• демонтировать кислородный датчик с помощью соответствующего гаечного ключа;
• установить исправный датчик кислорода ВАЗ, имеющий соответствующую маркировку для конкретной модели двигателя;
• подключение контактных проводов;
• запуск двигателя и повторная проверка его работы.

Видео:Лямбдо зонд с ВАЗ 2110 на Chery Amulet распиновкаСкачать

Отключение лямбда зонда

Эксплуатация автомобиля, конструкция которого подразумевает устройство для контроля выхлопных газов, не рекомендует его самостоятельное отключение.

Однако когда неисправность застала врасплох и двигатель работает в неблагоприятном режиме, а впереди предстоит долгая дорога, возможен вариант отключения лямбда зонда.

Благодаря этому система управления учитывает показания только рабочих датчиков и осуществляет контроль работы двигателем, не учитывая качество выхлопных газов.

Отключив неисправную систему, автомобиль значительно прибавит в динамике. Однако это влечет за собой следующие последствия:

• снижение технических характеристик двигателя;
• увеличение количества потребляемого топлива;
• увеличение вредных веществ в выхлопных газах.

Важно помнить, что отключение данной системы контроля выхлопных газов — это лишь экстренная мера, которая поможет добраться до ближайшего пункта сервисного обслуживания, но не избежать дальнейших поломок.

Видео:Как проверить лямбда зонд. КороткоСкачать

Видео по теме

Видео:Обзор датчиков кислорода, автомобили ВАЗСкачать

Датчик кислорода (лямбда-зонд) ВАЗ-2110

На большинстве современных автомобилей работа ДВС контролируется электронным блоком управления (ЭБУ), на который поступает информация от различных датчиков и исполнительных устройств. Не являются исключением и последние модификации ВАЗ-2110. Зная о том, как устроено и работает это оборудование, автовладелец может избежать многих ненужных проблем.

Видео:Как проверить датчик кислорода(лямбда зонд) Несколько способов.Скачать

Назначение

Лямда-зонд (датчик кислорода) необходим для нормального функционирования систем зажигания и подготовки горючей смеси. Замеряя содержание кислорода в выхлопных газах, проходящих через выпускной тракт, он передаёт полученные данные на ЭБУ. Предустановленное программное обеспечение обрабатывает полученную информацию и оптимизирует состав горючей смеси, а также угол опережения зажигания, что позволяет:

• Развивать двигателю максимальную мощность на всех режимах работы.
• Снизить расход топлива.
• Уменьшить содержание вредных веществ в выхлопных газах.

Это становится возможным в случае, когда в цилиндры поступает стехиометрическая горючая смесь, содержащая в определённых пропорциях топливо и необходимый для его сгорания кислород. Замеряемое в килограммах, оптимальное соотношение воздуха и бензина составляет 14,7:1, и при расчётах обозначается позаимствованной из греческого алфавита буквой λ (лямбда). Отсюда и название – лямбда-зонд.

Видео:Подключение проводов лямбда зонд ваз 2110 на Opel VectraСкачать

Устройство

Конструктивно датчик кислорода ВАЗ-2110 выполнен так же, как и аналогичные устройства, устанавливаемые на другие автомобили. Он состоит из:

• Корпуса с защитным наконечником, в котором проделаны прорези.
• Двух электродов, один из которых (внутренний) изготовлен из циркония, а другой (внешний) – из платины.
• Провода с разъемом, с помощью которого лямбда-зонд подключается к бортовой электропроводке автомобиля.

Принцип действия датчика основан на разнице потенциалов между электродами, нагретыми до 300 – 400 °C. Чем выше разница, тем меньше кислорода содержится в отработавших газах.

Видео:Ремонт датчика кислорода (лямбда зонда)Скачать

Расположение

За время производства в конструкцию ВАЗ-2110 неоднократно вносились изменения. Поэтому, в зависимости от конкретной модификации автомобиля, лямбда-зонд, может располагаться в разных местах:

• В верхней части приёмной трубы, вблизи резонатора (на моделях ранних годов выпуска).
• На выпускном коллекторе, перед каталитическим нейтрализатором (на новых моторах 1.6 литра).

Последние модели машин, оснащавшиеся шестнадцатиклапанными двигателями, комплектовались двумя датчиками кислорода, один из которых размещён перед каталитическим нейтрализатором, а другой – за ним.

Видео:Расположение датчиков на Ваз 8 клапанов .За что отвечают.Скачать

Признаки неисправности

Главный виновник причина поломки лямбда-зонда – топливо низкого качества, из-за которого на электродах образуется нагар, становящийся причиной перегрева контактов. Реже случается обрыв проводов. Чаще всего водитель узнаёт о поломке, когда загорается лампа CHECK ENGINE, а компьютерная диагностика выдаёт код неисправности P0131. Но бывает и так, что ЭБУ, по какой-либо причине, не видит проблемы. В этом случае водитель может заподозрить неладное, ориентируясь на характерные признаки:

• Увеличение расхода топлива.
• Ухудшение тяговых характеристик ДВС.
• Нестабильную работу мотора (вибрации, провалы, плавающие обороты).

При возникновении подозрений необходимо, для начала, произвести визуальный осмотр. Если механические повреждения отсутствуют, следует произвести контрольные замеры.

Видео:Неисправный Лямбда-Зонд. Признаки и что покажет мультиметрСкачать

Проверка

Для обнаружения неисправностей лучше всего посетить сервисный центр и обратится за помощью к механикам-диагностам, в распоряжении которых имеется специальное оборудование. Если такой возможности нет, можно вооружиться мультиметром и произвести ряд контрольных проверок. Для этого придётся:

• Прикрепить к наконечникам мультиметра тонкие иголки. Они необходимы для того, чтобы производить замеры, не отсоединяя датчик от электропроводки.
• Прогреть двигатель до рабочей температуры. Лишь в этом случае лямбда-зонд начнёт функционировать, и полученные результаты окажутся корректными.
• При включённом зажигании замерить напряжение между сигнальным (чёрным) проводом и массой (серый провод). На разъёме это клеммы 1 и 2. Нормально, если получите показания 0,45 – 0,50 вольт.
• Измерить сопротивление между белыми проводами (клеммы 3 и 4). Оно должно быть в пределах от 2 до 10 Ом.
• Завести двигатель и ещё раз замерить напряжение между сигнальным проводом и массой. Оно должно циклически, раз в 1,5 – 2 секунды, изменяться в пределах 0,1 – 0,9 вольт.

Если хотя бы один из показателей выходит за указанные пределы, лямбда-зонд неисправен, и его следует заменить. Замеры, проводимые с отключённым от электропроводки разъёмом, могут оказаться некорректными.

Видео:Проверка датчика кислорода(лямбда-зонд) на ВАЗ 2110,2111,2112 и другие.Скачать

Стоимость

Даже на ВАЗ-2110 одного года выпуска встречаются датчики кислорода не только с различными каталожными номерами, но и разных производителей. Чаще всего это Lada 2112-3850010-20. Цены на эту деталь в магазинах колеблются в пределах 2200 – 3200 рублей. Но можно подобрать и замену от авторитетного бренда. Среди возможных вариантов:

• Bosch 0 258 006 537 (2300 – 2700 р).
• NGK 1628 (2500 – 2800 р).
• Era 570023 (1700 – 2000 р).

Все эти комплектующие будут нормально выполнять своё назначение.

Видео:Mitsubishi Outlander Датчик Кислорода от ВАЗ 2110Скачать

Замена

Для снятия/установки лямбда-зонда необходимо сначала прогреть двигатель до рабочей температуры, а потом заглушить. На холодную отвернуть деталь очень сложно. После достижении нужной температуры следует аккуратно, чтобы не обжечься:

• Отсоединить разъём.
• Вооружившись рожковым или накидным ключом сначала сдвинуть датчик с места, а затем вывернуть и осторожно извлечь из гнезда.
• Убедиться, что гнездо не повреждено. Иногда в нём образуются бугры окалины, способные повредить новую деталь при монтаже. Если они есть, их придётся удалить с помощью напильника.
• Установить на место новый датчик и как следует затянуть.
• Подсоединить разъём к электропроводке.

Если всё сделаете правильно, никаких проблем возникнуть не должно.

Распиновка штекера папа датчика кислорода ваз 2110

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 6

1 Тема от serega 32 2014-11-30 00:15:08

• serega 32
• Новый участник
• Неактивен

• Регистрация: 2014-11-29
• Сообщений: 5Спасибо: 0
• Авто: ваз 2109i

Тема: оборвался разъем датчика кислорода, как подключить по цветам? ваз 2109

Оторвался разъем.Как теперь соединить провода без этого разъема? Какой провод к какому? они там не по цветам. подскажите кто сталкивался!?

Добавлено: 2014-11-30 01:15:08

забыл сказать, машина ваз 2109i

2 Ответ от Serg 2014-11-30 08:52:53 (2014-11-30 08:59:27 отредактировано Serg)

•
• Serg
• Фанат лада2111.рф
• Неактивен

• Регистрация: 2013-07-29
• Сообщений: 830Спасибо: 363
• Авто: 2111 двг2114 год2008

Re: оборвался разъем датчика кислорода, как подключить по цветам? ваз 2109

С какой стороны оторвался датчика или жгута ?
На разьеме есть буквы A B C D

датчик
A — C выхода датчика (серый и черный)
B — D подогреватель датчика (обычно белые провода)

жгут
A — розовый к эбу 28 нога
B — розовчерн +12в питание нагревателя
C — краснбел к эбу 10 нога
D — белчерн к эбу

3 Ответ от serega 32 2014-11-30 11:41:24

• serega 32
• Новый участник
• Неактивен

• Регистрация: 2014-11-29
• Сообщений: 5Спасибо: 0
• Авто: ваз 2109i

Re: оборвался разъем датчика кислорода, как подключить по цветам? ваз 2109

СПАСИБо. только самого разъема нет просто провода висят. 4 от датчика и 4 из жгута.

Уважаемые покупатели, во избежание ошибок при отправке разъёма соединительного к колодке кислородного датчика (Лямбда-зонд), в строке «Комментарий» указывайте какой датчик кислорода , модель вашего автомобиля, год выпуска, разъём «папа» или «мама» .

Датчик кислорода, чаще всего заменяется следующими терминами: О2-датчик, лямбда зонд (ЛЗ). Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Жесткие экологические нормы давно узаконили применение на автомобилях каталитических нейтрализаторов (в обиходе – катализаторы) – устройств, способствующих снижению содержания вредных веществ в выхлопных газах. Катализатор вещь хорошая, но эффективно работает лишь при определенных условиях. Без постоянного контроля состава топливно-воздушной смеси обеспечить катализаторам «долголетие» невозможно – вот тут и приходит на помощь датчик кислорода.

Колодка соединительная 28122177АХ с 4 контактами в сборе с проводами «папа», является одним из элементов жгута контроллерного, подключается к разъёму Датчика кислородного 0 258 005 133 «BOSCH» на автомобили ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ-2115, ВАЗ 2121-214i, ВАЗ 2123, ВАЗ 2131, ВАЗ 2120 или к разъёму Датчика кислорода Делфи (DELPHI) 28122177 на автомобили ВАЗ-21041, ВАЗ 2105, ВАЗ-21067, ВАЗ-21074-20, ВАЗ-21074-30, ВАЗ-21074-40 и их модификации инжектор (8V) с объемом двигателя1,5L и 1,6L, ЕВРО- 2 или 3. Может быть использована для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.

Датчик кислорода Делфи (обозначение по каталогу «DELPHI» 28122177) или «BOSCH «(обозначение по каталогу 0 258 005 133), предназначен для контроля состава топливно-воздушной смеси и устанавливается в автомобилях оборудованных электронной системой управления двигателем.

Название датчика происходит от греческой буквы λ (лямбда), которая в автомобилестроении обозначает коэффициент избытка воздуха в топливно-воздушной смеси. При оптимальном составе этой смеси, когда на 14,7 части воздуха приходится 1 часть топлива, l равна 1 (график 1). «Окно» эффективной работы катализатора очень узкое: l=1±0,01. Обеспечить такую точность возможно только с помощью систем питания с электронным (дискретным) впрыском топлива и при использовании в цепи обратной связи лямбда-зонда.

Избыток воздуха в смеси измеряется весьма оригинальным способом – путем определения в выхлопных газах содержания остаточного кислорода (О2). Поэтому лямбда зонд и стоит в выпускном коллекторе перед катализатором. Электрический сигнал датчика считывается электронным блоком управления системы впрыска топлива (ЭБУ) , а тот в свою очередь оптимизирует состав смеси путем изменения количества подаваемого в цилиндры топлива. На некоторых современных моделях автомобилей имеется еще один лямбда-зонд. Расположен он на выходе катализатора . Этим достигается большая точность приготовления смеси и контролируется эффективность работы катализатора

При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков ( положения дроссельной заслонки , температуры охлаждающей жидкости, числа оборотов коленвала и др.). Особенностью циркониевого лямбда-зонда является то, что при малых отклонениях состава смеси от идеального (0,97 Ј l Ј 1,03) напряжение на его выходе изменяется скачком в интервале 0,1 — 0,9 В.

Если ЛЗ «врет». В этом случае ЭБУ начинает работать по усредненным параметрам, записанным в его памяти: при этом состав образующейся топливно-воздушной смеси будет отличаться от идеального.

В результате появится повышенный расход топлива, неустойчивая работа двигателя на холостом ходу, увеличение содержания СО в отработавших газах, снижение динамических характеристик, но машина при этом остается на ходу.

В некоторых моделях автомобилей ЭБУ реагирует на отказ лямбда-зонда очень серьезно и начинает так рьяно увеличивать количество подаваемого в цилиндры топлива, что запас горючего в баке «тает» на глазах, из трубы валит черный дым, СО «зашкаливает», а двигатель «тупеет» и на ближайшую СТО Вам, скорее всего, придется добираться на буксире.

Замена контактного носителя 28122177АХ / 0258005133АХ (4 PIN)
в сборе с проводами, являющегося элементом жгута системы зажигания, соединяющий через разъём кислородный датчик (Лямбда-зонд) 0 258 005 133 «BOSCH » в автомобилях ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ-2115, ВАЗ 2121-214i, ВАЗ 2123, ВАЗ 2131, ВАЗ 2120 или через разъём Датчик кислорода Делфи (DELPHI) 28122177 в автомобилях ВАЗ-21041, ВАЗ 2105, ВАЗ-21067, ВАЗ-21074-20, ВАЗ-21074-30, ВАЗ-21074-40 и их модификации инжектор (8V) с объемом двигателя1,5L и 1,6L, ЕВРО- 2 или 3, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 28122177АХ, 0258005133АХ.

ВАЗ-21041, ВАЗ 2105, ВАЗ-21067, ВАЗ-21074-20, ВАЗ-21074-30, ВАЗ-21074-40, ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 2121-214i, ВАЗ 2123, ВАЗ 2131, ВАЗ 2120.

Как выявить неполадку датчика кислорода в автомобиле ВАЗ ?

Как заменить самостоятельно разъём на жгуте системы зажигания для подключения к датчику кислорода в автомобиле ВАЗ ?

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Прежде чем заменить датчик кислорода, нужно удостовериться, что именно он является причиной неправильной работы двигателя: провалы при разгоне, падение мощности, повышенный расход, троение двигателя.

Для этого нам нужно проверить датчик кислорода.

Перечень возможных неисправностей лямбда-зонда (датчика кислорода):
-неработающий подогрев
-потеря чувствительности – уменьшение быстродействия (как отремонтировать датчик (востановить чувствительность)?)
Как правило, смерть датчика чаще всего на автомобиле не фиксируется, если причина находится в чувствительности датчика. Но если произошел обрыв цепи подогрева датчика, то бортовой компьютер моментально выдаст вам ошибку.

Распиновка датчика кислорода

А- Контакт чувствительного элемента датчика (+)

B- Контакт нагревательного элемента датчика (+)

C- Контакт Чувствительного элемента датчика (-)

Схема датчика кислорода (лямбда-зонда)

Проверка питания датчика (напряжение на датчике кислорода)

Прежде чем заменить датчик, нужно удостовериться, что на него поступает питание и исправны все цепи. Для этого открываем капот и отсоединяем разъем датчика (он прикреплен хомутом к патрубку системы охлаждения).

1. Проверяем цепь нагревательного элемента. Берём тестер и его «минус» подключаем к двигателю, «плюс» крепим на контакт «В». Включаем зажигание и смотрим на показания тестера: должно показывать 12в. Если показания тестера меньше 12в или вообще отсутствуют, то либо разряжен аккумулятор (что мало вероятно), либо обрыв цепи питания (устраняем неисправность). Так же может быть неисправна эбу, но как правило, бортовой компьютер сразу свидетельствует о данной ошибке.
2. Проверяем цепь чувствительного элемента. Измеряем напряжение между контактами «А» и «С». минус на «С» плюс на «А». Напряжение должно быть 0,45в. Если напряжение отсутствует или отличается на 0,02в и более – то неисправна цепь питания (нужно найти и устранить) или неисправен ЭБУ (что так же мало вероятно).

Полностью проверить датчик на работоспособность можно только при помощи осциллографа, чего нет у большинства автолюбителей, поэтому я не вижу смысла описывать данную ситуацию. Скажу лишь то, что для проверки нужно будет искусственно прибеднять и обогащать топливную смесь и смотреть на показания датчика.

Если датчик отъездил уже не мало – более 100.000км, то его можно смело заменить. Потому что, даже если он и рабочий, чувствительность заметно ухудшилась – что ведёт к лишним затратам на бензин.

Существуют так называемые «иммитаторы лямбда-зонда». Скажу сразу, что они не подойдут к нашим авто, т.к. ЭБУ не читает их сигналы.

Следует точно понимать принцип работы датчика. Обратите внимание на следующие ошибки

Низкий уровень сигнала датчика означает, что смесь слишком богатая.

Высокий уровень датчика показывает что смесь слишком бедная.

Обратите внимание, что данные ошибки показывают состояние топливной смеси, а не фиксируют неисправность датчика. Поэтому, при возникновении данных ошибок, сперва нужно смотреть на давление топлива и наличие в системе впуска подсосов воздуха, а уже потом обращать внимание на сам датчик. Главная страница
