Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу продолжить разговор про авто патрубки радиатора системы охлаждения ваз Лада 2110 «десятка», Лада 2111 «одиннадцатая» и 2112 Лада «двенадцатая».

Патрубки охлаждения ваз 2110 8 клапанов инжектор

В предыдущей авто статье мы рассматривали шланги радиатора системы охлаждение ваз 2108, 2109, 21099, 2113, 2114, 2115. На видео и фото посмотрели и узнали, чем комплекты патрубков «восьмёрки», «девятки», «девяносто девятой», «тринадцатой», «четырнадцатой» и «пятнадцатой» модели Лады отличаются друг от друга.

Устройство для отвода тепла от жидкости, которая циркулирует в системе охлаждения двигателя.

Определили подводящий «верхний», а также узнали, какой отводящий «нижний» охлаждающую жидкость толстый шланг резиновый. Вы узнали, куда какие резиновые трубки подходят, сегодня продолжим рассматривать видео патрубков Лады 2110, 2111, 2112.

Патрубки системы охлаждения такая вещь, которые с виду всегда в хорошем состоянии, а дают о себе знать тогда, когда не ждешь…

Вы наверняка не раз наблюдали на дорогах автомобили стоящие с открытым капотом в клубу пара.

Так вот парит охлаждающая жидкость, попадая на горящие детали двигателя (выпускной коллектор), вырвавшись фонтаном через лопнувший резиновый патрубок.

Поэтому ребята будьте бдительны, если давно не меняли шланги из резины рти. Не испытывайте судьбу — гадая повезет не повезет, а заранее замените все резиновые шланги своей автомашины.

Какие же они отводящие и подводящие резиновые шланги радиатора ваз 2110, 2111, 2112 смотрите на видео и фото друзья…

Патрубки охлаждения ваз 2110 8 клапанов инжектор

Смотрите на фото слева под номером -1 трубка резиновая подводящая охлаждающую жидкость «верхняя», а под номером -2 отводящая «нижняя» охлаждающую жидкость. Под номерами -3; -4 «коротыши», один из которых перепускной от головки блока к водяному насосу, а другой «коротыш» является соединительной муфтой.

Рассмотренные патрубки слева подходят для автомобилей ваз семейство «десятых» с карбюраторным и инжекторным двигателем.

  • 2110-1303025 шланг подводящий радиатора, номер -1 (см. фото)
  • 2110-1303010 шланг отводящий радиатора, номер -2 (см. фото)
  • 2108 -1303092Р муфта соединительная термостата и водяного насоса, а также «коротыш» перепускной, номера -3; -4 (см. фото)

Далее смотрите на фото справа под номером -5 подводящий охлаждающую жидкость патрубок «верхней», а под номером -6 отводящий патруб. охл. жидкости «нижний». Вы видите номер -7 так называемый «уголок длинный» перепускной патруб. охл. жидкости.

Данные патрубки справа идут для автомобилей Лада ваз-2111 и Лада ваз-2112 с инжекторным двигателем. Еще бывают самые-самые длинные патрубки «верхние подводящие» и «нижние отводящие» на ваз-2112 с 16 клапанным двигателем.

  • 2112-1303025 шланг подводящий радиатора, номер -5 (см. фото)
  • 2112-1303010 шланг отводящий радиатора, номер -6 (см. фото)
  • 2108 -1303092Р муфта соединительная термостата и водяного насоса «коротыш», номер -8 (см. фото)
  • 2109-1303093-01 шланг соединительный термостата и водяного насоса перепускной «уголок длинный», номер -7 (см. фото)

Далее друзья смотрим видео:

Уважаемые автолюбители понравилась ли вам предыдущая моя публикация? Вы как к этому относитесь? Стоит ли мне продолжать тему резиновых патрубков системы охлаждения автомобилей ваз.

Видео:Замена всех патрубков на автомобиле ваз 2110-11-12. Замена патрубка системы.Скачать

Замена  всех патрубков на автомобиле ваз 2110-11-12. Замена патрубка системы.

Замена патрубков системы охлаждения ВАЗ 2110

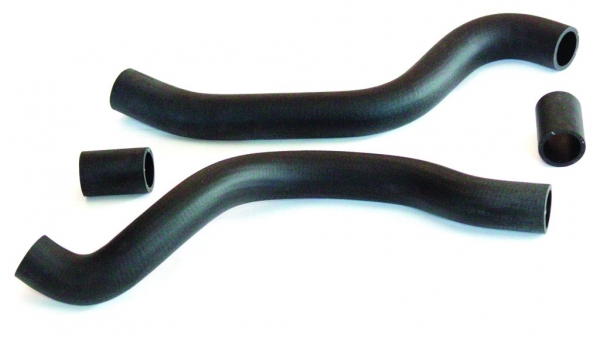

Патрубки охлаждения ваз 2110 8 клапанов инжектор Резиновые трубки для СО

Сегодня мы расскажем вам о том, как выполняется снятие и замена данных элементов. Действовать нужно строго согласно руководству по эксплуатации, соблюдать все меры предосторожности. Это позволит вам уберечь себя и свою машину от лишних неприятностей.

Видео:Советы по установке патрубков системы охлаждения.Скачать

Советы по установке патрубков системы охлаждения.

Подготовка

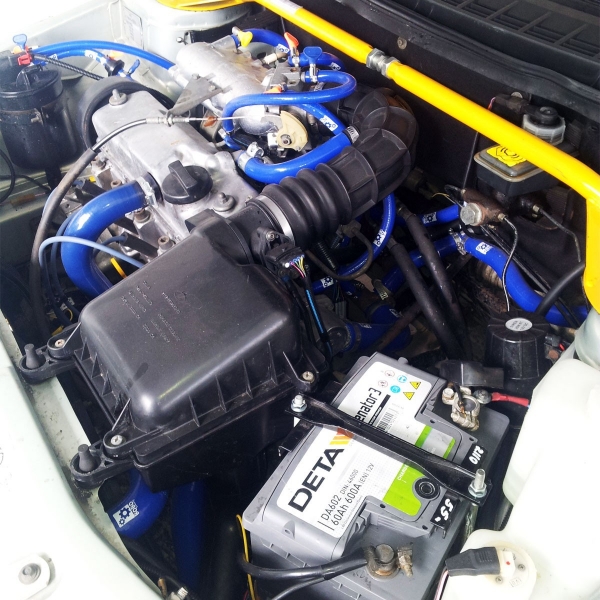

Патрубки охлаждения ваз 2110 8 клапанов инжектор Силиконовые

Выполнять снятие патрубков необходимо только при условии, что двигатель автомобиля полностью остыл. Потому если вы только заехали в свой гараж для проведения процедур, не спешите. Лучше оставить автомобиль на ночь, а завтра с утра вернуться к работе.

  1. Убедитесь, что патрубки действительно повреждены и нуждаются в замене.
  2. Обязательно слейте охлаждающую жидкость из системы. Если вы недавно ее меняли, утилизировать жидкость вовсе не обязательно. Просто используйте чистую емкость для слива, чтобы иметь потом возможность залить ее обратно.
  3. Порядок выполнения работ зависит от того, какие шланги используются на вашем автомобиле.

Видео:СЖИМАЕТСЯ ПАТРУБОК РАДИАТОРА? ВАЗ, ЛАДА (ПАТРУБКИ СИСТЕМЫ ОХЛАЖДЕНИЯ)Скачать

СЖИМАЕТСЯ ПАТРУБОК РАДИАТОРА? ВАЗ, ЛАДА (ПАТРУБКИ СИСТЕМЫ ОХЛАЖДЕНИЯ)

Стандартные патрубки со штуцерным разъемом

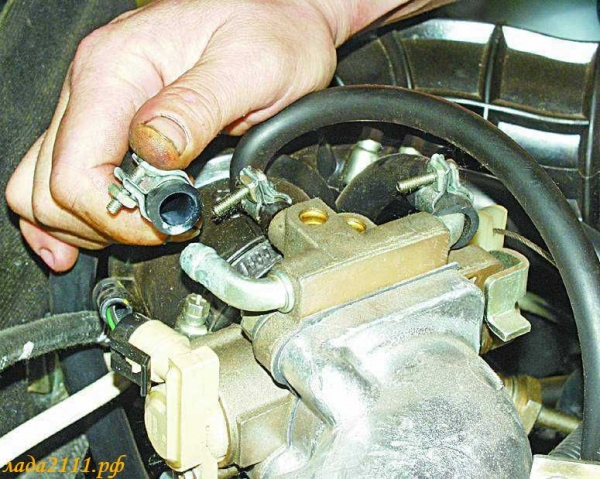

Патрубки охлаждения ваз 2110 8 клапанов инжектор Стандартные

В случае наличия таких шлангов, работа по их демонтажу выполняется следующим образом:

  • Элементы такого типа, как правило, монтируются при помощи хомутов. Только проверьте, что именно это за хомуты — одноразовые скручиваемого типа или стандартные червячные. Если это одноразовые, настоятельно рекомендуем заменить их на элементы с червячным приводом. Они практичнее и надежнее;
  • Вооружившись отверткой, ослабьте немного крепление хомута и подвиньте его вдоль патрубка. Так вы сможете полностью освободить штуцер;
  • Шланг аккуратно, без лишних и резких движений, снимается с приемника, то есть штуцера. Достаточно новые, не успевшие износиться патрубки снимать легко, а вот старые могут «прилипнуть»;
  • Если элемент не хочет просто так сниматься, покрутите его на приемнике, подденьте каким-то острым предметом, потяните. Только больших усилий прикладывать нельзя, поскольку патрубки очень хрупкие. Если ситуация совсем печальная, просто обрежьте шланг при помощи ножа. Это проще, легче, хоть и потребует больших финансовых затрат;
  • Устанавливая новые шланги, сперва надеваются хомуты, после чего натягиваются на приемники системы охлаждения;
  • Если ранее вы использовали хомут скручиваемого типа, обязательно его снимите. В качестве альтернативы подойдет как винтовой, так и червячный хомут. По цене большой разницы нет, зато уровень надежности существенно выше;
  • При возникновении трудностей насадки упругого патрубка на штуцер, немного намочите последний при помощи мыльной воды. Другой вариант — прогрейте концы шлангов в теплой воде;
  • Ни в коем случае для облегчения установки не используйте смазки, содержащие масла;
  • Натягивайте концы шлангов на штуцер, проверьте правильность установки и прокладки в подкапотном пространстве;
  • Теперь заведите хомут в необходимое положение и зажмите, тем самым обеспечив прочное крепление нового элемента системы охлаждения;
  • Выполните процедуру по заполнению системы охлаждающей жидкостью;
  • Включите в работу силовой агрегат и следите, нет ли следов утечки охлаждающей жидкости. Вполне возможно, хомут оказался натянут недостаточно прочно, либо имеется брак на самом патрубке. Хотя подобные вещи следует проверять при покупке.

Видео:!НЕ ПОКУПАЙ ПАТРУБКИ ДЛЯ АВТО НЕ ПОСМОТРЕВ ЭТО ВИДЕО!Хорошие и плохие патрубки на систему охлажденияСкачать

!НЕ ПОКУПАЙ ПАТРУБКИ ДЛЯ АВТО НЕ ПОСМОТРЕВ ЭТО ВИДЕО!Хорошие и плохие патрубки на систему охлаждения

Шланги теплообменника отопителя

Другими шлангами в системе охлаждения ВАЗ 2110 являются те, которые подведены к теплообменнику отопителя.

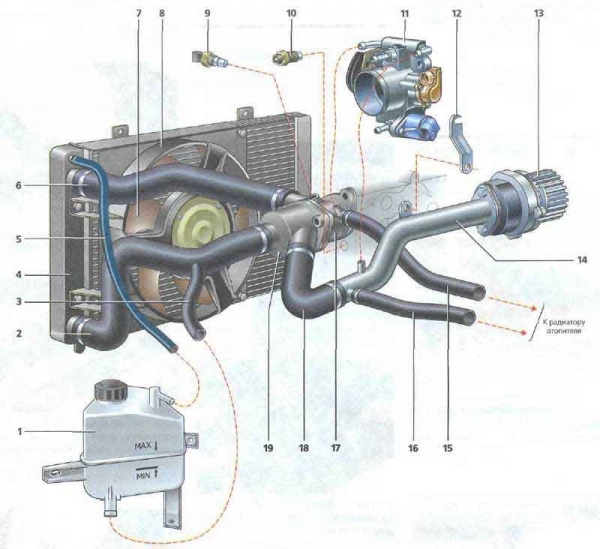

Патрубки охлаждения ваз 2110 8 клапанов инжектор Схема шлангов

При их снятии и установке новых элементов обязательно предстоит заменить уплотнительные кольца . Потому советуем их приобрести заранее. Сама же процедура демонтажа выглядит следующим образом.

  1. Два шланга отопителя подключаются к теплообменнику при помощи единого разъема. Некоторые модификации ВАЗ 2110 могут потребовать демонтировать крышку распредвала.
  2. Снимите металлический зажим, который расположен сверху разъема.
  3. Отожмите пластмассовый фиксатор к левой части разъема, что позволит его отпустить.
  4. Снимите разъем теплообменника, удалите старые уплотнительные кольца. Возвращать те же самые на место настоятельно не рекомендуется.
  5. Альтернативой таких разъемов могут быть шланги с пружинным фиксатором, выполненным из металла.

Видео:ДЛЯ ЧЕГО ОПЫТНЫЕ АВТОМОБИЛИСТЫ НЕ СТАВЯТ СИЛИКОНОВЫЕ ПАТРУБКИСкачать

ДЛЯ ЧЕГО ОПЫТНЫЕ АВТОМОБИЛИСТЫ НЕ СТАВЯТ СИЛИКОНОВЫЕ ПАТРУБКИ

Замена

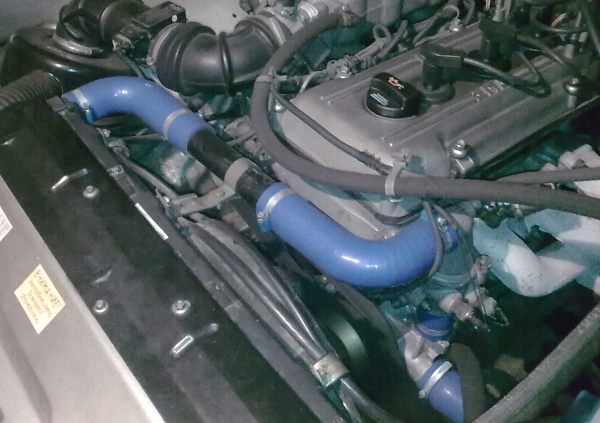

Патрубки охлаждения ваз 2110 8 клапанов инжектор Замена

Теперь осталось установить новый комплект патрубков и завершить эту работу. Для этого:

  • Выполняйте установку, следуя в обратной последовательности разборки и демонтажа;
  • Обязательно поставьте на места новые уплотнительные кольца;
  • Наполните систему охлаждения охлаждающей жидкостью;
  • Включите в работу двигатель, убедитесь в отсутствии утечек охлаждающей жидкости.

Если же подобными вопросами вы не можете или не хотите заниматься самостоятельно, обратитесь в хороший автосервис, где быстро и качественно смогут привести вашу систему охлаждения в нормальное состояние.

Видео:Как выгнать воздушную пробку ваз 2110 8-ми клап.Скачать

Как выгнать воздушную пробку ваз 2110 8-ми клап.

Замена патрубков системы охлаждения ВАЗ 2110

На самом деле патрубки системы охлаждения на автомобиле ВАЗ 2110 нельзя назвать прочными, надежными и долговечными элементами. С течением времени они могут износиться, потерять свою эффективность. Потому единственное, что остается автовладельцу — выполнить их замену.

Патрубки охлаждения ваз 2110 8 клапанов инжекторРезиновые трубки для СО

Сегодня мы расскажем вам о том, как выполняется снятие и замена данных элементов. Действовать нужно строго согласно руководству по эксплуатации, соблюдать все меры предосторожности. Это позволит вам уберечь себя и свою машину от лишних неприятностей.

Видео:замена ПАТРУБКОВ радиатора ВАЗ 2110 | ЛЮФТ шкива коленвала | Силиконовые патрубки CS20Скачать

замена ПАТРУБКОВ радиатора ВАЗ 2110 | ЛЮФТ шкива коленвала | Силиконовые патрубки CS20

Подготовка

Патрубки охлаждения ваз 2110 8 клапанов инжекторСиликоновые

Выполнять снятие патрубков необходимо только при условии, что двигатель автомобиля полностью остыл. Потому если вы только заехали в свой гараж для проведения процедур, не спешите. Лучше оставить автомобиль на ночь, а завтра с утра вернуться к работе.

  1. Убедитесь, что патрубки действительно повреждены и нуждаются в замене.
  2. Обязательно слейте охлаждающую жидкость из системы. Если вы недавно ее меняли, утилизировать жидкость вовсе не обязательно. Просто используйте чистую емкость для слива, чтобы иметь потом возможность залить ее обратно.
  3. Порядок выполнения работ зависит от того, какие шланги используются на вашем автомобиле.

Видео:Силиконовые патрубки, сравнения и тесты, что лучше поставить на автомобильСкачать

Силиконовые патрубки, сравнения и тесты, что лучше поставить на автомобиль

Стандартные патрубки со штуцерным разъемом

Патрубки охлаждения ваз 2110 8 клапанов инжекторСтандартные

В случае наличия таких шлангов, работа по их демонтажу выполняется следующим образом:

  • Элементы такого типа, как правило, монтируются при помощи хомутов. Только проверьте, что именно это за хомуты — одноразовые скручиваемого типа или стандартные червячные. Если это одноразовые, настоятельно рекомендуем заменить их на элементы с червячным приводом. Они практичнее и надежнее;
  • Вооружившись отверткой, ослабьте немного крепление хомута и подвиньте его вдоль патрубка. Так вы сможете полностью освободить штуцер;
  • Шланг аккуратно, без лишних и резких движений, снимается с приемника, то есть штуцера. Достаточно новые, не успевшие износиться патрубки снимать легко, а вот старые могут «прилипнуть»;
  • Если элемент не хочет просто так сниматься, покрутите его на приемнике, подденьте каким-то острым предметом, потяните. Только больших усилий прикладывать нельзя, поскольку патрубки очень хрупкие. Если ситуация совсем печальная, просто обрежьте шланг при помощи ножа. Это проще, легче, хоть и потребует больших финансовых затрат;
  • Устанавливая новые шланги, сперва надеваются хомуты, после чего натягиваются на приемники системы охлаждения;
  • Если ранее вы использовали хомут скручиваемого типа, обязательно его снимите. В качестве альтернативы подойдет как винтовой, так и червячный хомут. По цене большой разницы нет, зато уровень надежности существенно выше;
  • При возникновении трудностей насадки упругого патрубка на штуцер, немного намочите последний при помощи мыльной воды. Другой вариант — прогрейте концы шлангов в теплой воде;
  • Ни в коем случае для облегчения установки не используйте смазки, содержащие масла;
  • Натягивайте концы шлангов на штуцер, проверьте правильность установки и прокладки в подкапотном пространстве;
  • Теперь заведите хомут в необходимое положение и зажмите, тем самым обеспечив прочное крепление нового элемента системы охлаждения;
  • Выполните процедуру по заполнению системы охлаждающей жидкостью;
  • Включите в работу силовой агрегат и следите, нет ли следов утечки охлаждающей жидкости. Вполне возможно, хомут оказался натянут недостаточно прочно, либо имеется брак на самом патрубке. Хотя подобные вещи следует проверять при покупке.

Видео:Лайфхак по замене патрубков системы охлажденияСкачать

Лайфхак по замене патрубков системы охлаждения

Шланги теплообменника отопителя

Другими шлангами в системе охлаждения ВАЗ 2110 являются те, которые подведены к теплообменнику отопителя.

Патрубки охлаждения ваз 2110 8 клапанов инжекторСхема шлангов

При их снятии и установке новых элементов обязательно предстоит заменить уплотнительные кольца. Потому советуем их приобрести заранее. Сама же процедура демонтажа выглядит следующим образом.

  1. Два шланга отопителя подключаются к теплообменнику при помощи единого разъема. Некоторые модификации ВАЗ 2110 могут потребовать демонтировать крышку распредвала.
  2. Снимите металлический зажим, который расположен сверху разъема.
  3. Отожмите пластмассовый фиксатор к левой части разъема, что позволит его отпустить.
  4. Снимите разъем теплообменника, удалите старые уплотнительные кольца. Возвращать те же самые на место настоятельно не рекомендуется.
  5. Альтернативой таких разъемов могут быть шланги с пружинным фиксатором, выполненным из металла.

Видео:как выгнать воздушную пробку ваз 2110Скачать

как выгнать воздушную пробку ваз 2110

Замена

Патрубки охлаждения ваз 2110 8 клапанов инжекторЗамена

Теперь осталось установить новый комплект патрубков и завершить эту работу. Для этого:

  • Выполняйте установку, следуя в обратной последовательности разборки и демонтажа;
  • Обязательно поставьте на места новые уплотнительные кольца;
  • Наполните систему охлаждения охлаждающей жидкостью;
  • Включите в работу двигатель, убедитесь в отсутствии утечек охлаждающей жидкости.

Как видите, замена патрубков системы охлаждения вполне может быть выполнена своими руками. Здесь потребуется аккуратность, последовательность ваших действий, а также использование новых, качественных деталей на смену старым.

Если же подобными вопросами вы не можете или не хотите заниматься самостоятельно, обратитесь в хороший автосервис, где быстро и качественно смогут привести вашу систему охлаждения в нормальное состояние.

Видео:Система охлаждения основные проблемы ! Решение! убираем воздушную пробку по максимуму.Скачать

Система охлаждения основные  проблемы ! Решение! убираем воздушную пробку по максимуму.

Патрубки охлаждения ваз 2110 8 клапанов инжектор

Голосую за оригинальные патрубки БРТ

У них примерно через год настолько сильно дубеет внешнее тряпичное армирование, что малейший изгиб шланга приводит к растрескиванию этого покрытия. А в дальнейшем начинает трескаться резина вблизи трещины внешнего армирования. Да, новые эти шланги выглядят добротно и относительно гибкие, но через некоторое время вся проделанная работа может пойти на смарку. Наблюдаю эти армированные шланги на машине племянника — все в трещинах, страшно лишний раз потревожить и дубовые как металлопластик. Голосую за оригинальные патрубки БРТ и хомуты Норма.

Прошлой зимой только один такой шланг стоял, на подвод к элетрокотелку и отвод. На прогретой авто, он буквально парил по всей длине. Что-то я сомневаюсь, что так и должно быть. Что и сподвигло его заменить. Остальные, резиновые, признаков износа не подавали, но большую часть я все равно заменил.

Правда, на замену армированному поставил такой же, теперь понимаю что зря =)

Правда, на замену армированному поставил такой же, теперь понимаю что зря =)

армированый армированому рознь, если речь про армированый который сверху в тряпочной оплётке то это одно и точно ли ставите под тосол?
Я поставил на ДУ армированый шланг резиновый но с армом в нутри, далее будет видно, но хоть одно радует что при заятжке хомута возле хомута нетреснуло как было с последними БРТ шлангами Патрубки охлаждения ваз 2110 8 клапанов инжектор
поставил-затянул хомут Норма и рядом на следущий день тупо шланги лопнули Патрубки охлаждения ваз 2110 8 клапанов инжекторпроехал всего 50км, потом были ещё и ещё БРТ патрубки и результат такой же.
пока некупил армированый с армом в нутри.

Зы на волгах же стоят шланги с армом с наружи и ничо, точно знаю что на Волгах идёт шланг с армом с верху от бочка расширителя на радик-пароотвод, стоят и ничо небегут и нетрескаются,
так же знаю что эти шланги с армом с наружи идут под разные виды жидкостей.

армированый армированому рознь, если речь про армированый который сверху в тряпочной оплётке то это одно и точно ли ставите под тосол?

Шланг точно под тосол, и армирован не только снаружи, но и внутри, то есть кагбы из двух шлангов состоит.

Но правда твоя есть, хомут, армированный шлаг не порежет. Я недавно скидывал голову и снимал все шланги с патрубков. Кое где есть небольшие порезы именно от хомута.

Можно пробовать что-то под хомут подкладывать.

Ненаю. Стандартные шланги нормально стоят. Стоит сменить только хомуты. Просто не надо конячими усилиями все тянуть, не то там давление. Может проще второй хомут на патрубок поставить.

Меня эта проблема как-то обходила стороной. Потому, глубоко не вникал.

Стандартные шланги нормально стоят.

Просто не надо конячими усилиями все тянуть,

Может проще второй хомут на патрубок поставить

куда второй хомут то. на ДУ штуцера коротенькие тама один то тока тока встаёт .

Но правда твоя есть, хомут, армированный шлаг не порежет

В результате неоднократных замен БРТшных патрубков, я себе в итоге пославил следующий комплект и не жалею, так как стало гораздо надежнее. Итак — патрубки — из армированной резины

Я тоже так думал. И поставил подводящие к печке. Не сказать,что сильно жалею. Стояли более 2х лет. Штатные тоже не долго держутся. Сегодня вот один дал течь не слабую,причем не на штуцерах, не в местах где бы он терся,а просто по серидине Патрубки охлаждения ваз 2110 8 клапанов инжекторТак что не вижу смысла в их псевдомощи,да и ставить штатные к печке попроще. Я бы с удовольствием силиконовые поставил,но пока на прилавках не попадались. Мне пытались продать синие,как силиконовые,но мне показалось это просто синей резиной,потому,как мне приходилось держать в руках настоящие силиконовые патрубки и ничего общего с ними я не увидел!

менять лучше не сразу потом голова будет болеть, буш как дирижер посреди оркестра. Зимой порвался большой радиаторно-термостатный купил комплектом но заменил то что порвано, летом заменил в месте с радиатором второй тоже и плюс отдельно купил и заменил то что от помпы к термостату. затягиваю не сильно и помере потекания по чуть чуть. чтоб не рвало у хомута под хомут сначало наматывай 1-2 слоя тряпочно-мастичной изоленты сверху уже хомут.

а то старый хомут так проникся в патрубок что из щелей хомута торчали резинки хомута по 2-3 мм , эт при каждом нагреве и остывании в течении 10лет и периодичкеском подтягивании дошла до такого состояния в конце поливала прямо под хомутом, получилось временно отремонтировать)) намотал горячей тряпочно-мастичной изолентой и сверху хомут и так держалась до лета 3-4 месяца пока не сменил основной радик, так для информации Патрубки охлаждения ваз 2110 8 клапанов инжектор

В результате неоднократных замен БРТшных патрубков, я себе в итоге пославил следующий комплект и не жалею, так как стало гораздо надежнее. Итак — патрубки — из армированной резины

Я тоже так думал. И поставил подводящие к печке. Не сказать,что сильно жалею. Стояли более 2х лет. Штатные тоже не долго держутся. Сегодня вот один дал течь не слабую,причем не на штуцерах, не в местах где бы он терся,а просто по серидине Патрубки охлаждения ваз 2110 8 клапанов инжекторТак что не вижу смысла в их псевдомощи,да и ставить штатные к печке попроще. Я бы с удовольствием силиконовые поставил,но пока на прилавках не попадались. Мне пытались продать синие,как силиконовые,но мне показалось это просто синей резиной,потому,как мне приходилось держать в руках настоящие силиконовые патрубки и ничего общего с ними я не увидел!

Ну вот,что мы увидели,когда достали этот армированный шланг Патрубки охлаждения ваз 2110 8 клапанов инжектор

Патрубки охлаждения ваз 2110 8 клапанов инжектор

Патрубки охлаждения ваз 2110 8 клапанов инжектор

Не спасает добротная оплетка и армировка от перепада температур. Резина разрушается. Так,что смысла менять одно на другое я больше не вижу. Разбогатею,попробую силиконовыми обзавестись. А пока видно так и прийдется, раз в 2-3 года все пересыпать

Видео:ваз 2110-12 хитрости охлажденияСкачать

ваз 2110-12 хитрости охлаждения

Патрубки охлаждения ваз 2110 8 клапанов инжектор

Система охлаждения ваз 2110 — важный компонент, от которого зависит работа всего автомобиля, ведь перегрев двигателя и его деталей может стать причиной серьезной поломки. На многих отечественных и зарубежных автомобилях установлена жидкостная система охлаждения закрытого типа, основным компонентом которой является антифриз (охлаждающая жидкость).

Патрубки охлаждения ваз 2110 8 клапанов инжектор

Видео:КУДА УХОДИТ АНТИФРИЗ? ПРОВЕРКА В ДОМАШНИХ УСЛОВИЯХ ВАЗ 2110Скачать

КУДА УХОДИТ АНТИФРИЗ? ПРОВЕРКА В ДОМАШНИХ УСЛОВИЯХ ВАЗ 2110

Устройство и функции системы охлаждения

Работа системы охлаждения ваз 2110 направлена не только на охлаждение деталей и двигателя, но и на выполнение других функций, а, точнее, на:

  • отопление воздуха в салоне;
  • охлаждение смазки;
  • охлаждение рабочих элементов в автоматической системе передач;
  • охлаждение воздуха в турбонаддуве.

Схема системы охлаждения ваз 2110 достаточно проста, если в ней внимательно разобраться. Она представлена следующими элементами:

  1. Радиатор охлаждения, отвечающий за охлаждение нагретого антифриза;
  2. Вентилятор, усиливающий охлаждение антифриза в радиаторе;
  3. Радиатор отопителя, отвечающий за обогрев салона;
  4. Расширительный бачок, в который поступает охлаждающая жидкость после сильного нагрева;
  5. Помпа, благодаря которой обеспечивается непрерывная циркуляция жидкости;
  6. Термостат, регулирующий циркуляцию антифриза;
  7. Датчик температуры;
  8. Патрубки, по которым движется жидкость, и фиксирующие хомуты.

Патрубки охлаждения ваз 2110 8 клапанов инжектор

Во всей системе, как и в целом автомобиле, сложно выделить важные детали, ведь его работа зависит от совокупных действий всех компонентов. Конечно, шланги системы охлаждения ваз 2110 — второстепенные элементы, но именно от них зависит циркуляция антифриза. Все узлы должны быть прочно соединены хомутами и обработаны герметиком. Патрубок системы охлаждения ваз 2110 должен быть герметичным, иначе даже небольшая трещина может привести к сбою работы машины, утечке охлаждающей жидкости и последующим более серьезным поломкам.

Печка системы охлаждения ваз 2110 — самый удивительный компонент, призванный не охлаждать, а согревать воздух в салоне. Его наличие реализует основную техническую задачу любого устройства — максимально использовать имеющиеся ресурсы для выполнения основных и сопутствующих задач.

Видео:Воздух в системе охлаждения двигателя!/Виноват ОН!/Прокладка ГБЦ не причем!Скачать

Воздух в системе охлаждения двигателя!/Виноват ОН!/Прокладка ГБЦ не причем!

Принцип работы охладительной системы

Как только вы заводите двигатель, начинается работа системы охлаждения. Конечно же, при запуске основной задачей является именно нагрев воздуха в салоне и достижение рабочей температуры деталей двигателя (примерно 90 градусов). Однако циркуляция системы охлаждения ваз 2110 — принудительная, то есть она постоянная и обеспечивается работой помпы, поэтому повлиять на ее включение/выключение невозможно.

Система представлена малым и большим кругами, жидкость в которых циркулирует в зависимости от температуры рабочих деталей и двигателя. В начале работы антифриз движется по малому кругу, в который не включен радиатор охлаждения. Как только жидкость достигает температурной отметки в 85-90 градусов, открывается основной клапан термостата, и антифриз поступает в большой круг, подключающий радиатор охлаждения.

Патрубки охлаждения ваз 2110 8 клапанов инжектор

Если поток воздуха, проходящего через радиаторную решетку, сильный, то жидкость хорошо охлаждается, однако если вы медленно движетесь, антифриз медленно остывает и температура постепенно растет, то срабатывает датчик температуры и включается вентилятор, котрый помогает охлаждать жидкость.

Антифриз и его основные характеристики

Работа системы охлаждения напрямую зависит от охлаждающей жидкости (антифриза). Это происходит из-за определенных характеристик антифриза, среди которых:

  • Незначительное расширение при нагревании;
  • Высокая температура кипения и низкая температура замерзания;
  • Протекционные свойства, защищающие детали от коррозии и окисления;
  • Выполнение смазки детали параллельно с реализацией основной функции.

К тому же антифриз не кристаллизуется и при замерзании становится похож на гель.

Не рекомендуется наполнять систему охлаждения обыкновенной водой, так как она не только не обладает перечисленными качествами, но и образует накипь на элементах системы, что ведет к снижению срока эксплуатации и различным неисправностям.

Важно покупать антифриз надежных и проверенных производителей. Не заливайте жидкости разных цветов и фирм, ведь состав антифриза у компаний может отличаться, а смешивание компонентов может привести к неприятному результату.

Видео:замена патрубков охлаждения ВАЗ 10-11-12Скачать

замена патрубков охлаждения ВАЗ 10-11-12

Основные неисправности

Патрубки охлаждения ваз 2110 8 клапанов инжектор

В первую очередь, необходимо проверить уровень тосола. Это можно сделать визуально, открыв расширительный бачок или посмотрев на индикатор. Затем надо проверить, есть ли утечка жидкости. Сделать самому это легко — схема патрубков системы охлаждения не сложна. Нередко именно в старых хомутах и негерметичных шлангах кроется основная причина протечки антифриза.

Неисправность авто также может заключаться в тормозной системе. Об этом можно прочитать в этой статье. О том, как тюнинговать ВАЗ 2110, читайте здесь.

Патрубки охлаждения ваз 2110 8 клапанов инжекторОбязательно проверьте циркуляцию антифриза по всей системе. Для этого откройте расширительный бачок и посмотрите, как в него поступает антифриз. Если вы этого не видите, то причиной может быть забитая система шлангов или неисправность помпы.

Термостат системы охлаждения ваз 2110 также часто выходит из строя. Главная проблема состоит в том, что термостат не переключает поток жидкости с малого круга на большой, из-за чего происходит перегрев двигателя и автомобиль «закипает». К сожалению, термостат — неразборный элемент, поэтому исправить поломку можно, только заменив старую деталь новой.

Иногда происходит вздутие патрубков и расширительного бачка. Это связано с заклиниванием регулирующих клапанов на крышке, из-за которых излишки жидкости не могут полноценно поступать в бачок.

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу продолжить разговор про авто патрубки радиатора системы охлаждения ваз Лада 2110 «десятка», Лада 2111 «одиннадцатая» и 2112 Лада «двенадцатая».

Патрубки охлаждения ваз 2110 8 клапанов инжектор

В предыдущей авто статье мы рассматривали шланги радиатора системы охлаждение ваз 2108, 2109, 21099, 2113, 2114, 2115. На видео и фото посмотрели и узнали, чем комплекты патрубков «восьмёрки», «девятки», «девяносто девятой», «тринадцатой», «четырнадцатой» и «пятнадцатой» модели Лады отличаются друг от друга.

Определили подводящий «верхний», а также узнали, какой отводящий «нижний» охлаждающую жидкость толстый шланг резиновый. Вы узнали, куда какие резиновые трубки подходят, сегодня продолжим рассматривать видео патрубков Лады 2110, 2111, 2112.

Патрубки системы охлаждения такая вещь, которые с виду всегда в хорошем состоянии, а дают о себе знать тогда, когда не ждешь.

Вы наверняка не раз наблюдали на дорогах автомобили стоящие с открытым капотом в клубу пара.

Так вот парит охлаждающая жидкость, попадая на горящие детали двигателя (выпускной коллектор), вырвавшись фонтаном через лопнувший резиновый патрубок.

Поэтому ребята будьте бдительны, если давно не меняли шланги из резины рти. Не испытывайте судьбу — гадая повезет не повезет, а заранее замените все резиновые шланги своей автомашины.

Патрубки охлаждения ваз 2110 8 клапанов инжектор

Смотрите на фото слева под номером -1 трубка резиновая подводящая охлаждающую жидкость «верхняя», а под номером -2 отводящая «нижняя» охлаждающую жидкость. Под номерами -3; -4 «коротыши», один из которых перепускной от головки блока к водяному насосу, а другой «коротыш» является соединительной муфтой.

Рассмотренные патрубки слева подходят для автомобилей ваз семейство «десятых» с карбюраторным и инжекторным двигателем.

  • 2110-1303025 шланг подводящий радиатора, номер -1 (см. фото)
  • 2110-1303010 шланг отводящий радиатора, номер -2 (см. фото)
  • 2108 -1303092Р муфта соединительная термостата и водяного насоса, а также «коротыш» перепускной, номера -3; -4 (см. фото)

Далее смотрите на фото справа под номером -5 подводящий охлаждающую жидкость патрубок «верхней», а под номером -6 отводящий патруб. охл. жидкости «нижний». Вы видите номер -7 так называемый «уголок длинный» перепускной патруб. охл. жидкости.

Данные патрубки справа идут для автомобилей Лада ваз-2111 и Лада ваз-2112 с инжекторным двигателем. Еще бывают самые-самые длинные патрубки «верхние подводящие» и «нижние отводящие» на ваз-2112 с 16 клапанным двигателем.

  • 2112-1303025 шланг подводящий радиатора, номер -5 (см. фото)
  • 2112-1303010 шланг отводящий радиатора, номер -6 (см. фото)
  • 2108 -1303092Р муфта соединительная термостата и водяного насоса «коротыш», номер -8 (см. фото)
  • 2109-1303093-01 шланг соединительный термостата и водяного насоса перепускной «уголок длинный», номер -7 (см. фото)

Далее друзья смотрим видео:

Уважаемые автолюбители понравилась ли вам предыдущая моя публикация? Вы как к этому относитесь? Стоит ли мне продолжать тему резиновых патрубков системы охлаждения автомобилей ваз.

Какие еще ремкомплекты рти надо узнать или создать на видео о системе охлаждения ваз для вас пишите в комментариях.

Видео:замена всех патрубков и саксофона на ваз 2110Скачать

замена всех патрубков и саксофона на ваз 2110

Артикул: 2110-1303010/25/92 , артикулы доп.: 09-13-83бМ, 2110-1303010

Код для заказа: 158420

Патрубки охлаждения ваз 2110 8 клапанов инжектор

  • С этим товаром покупают
  • показать еще
  • Легковые автомобили / ВАЗ / ВАЗ-21104 чертежа
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110-10/nasos_vodyanoiy_i_truboprovody-140/#part41196″>Муфта соединительнаяСистема охлаждения / Насос водяной и трубопроводы
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110-10/nasos_vodyanoiy_i_truboprovody-140/#part41194″>Шланг подводящийСистема охлаждения / Насос водяной и трубопроводы
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110-10/nasos_vodyanoiy_i_truboprovody-140/#part41192″>Шланг отводящийСистема охлаждения / Насос водяной и трубопроводы
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110-10/nasos_vodyanoiy_i_truboprovody-140/#part41197″>Шланг соединительныйСистема охлаждения / Насос водяной и трубопроводы

    Для этого товара еще нет обзоров.

  • Патрубки охлаждения ваз 2110 8 клапанов инжектор

В серии статей ««Хрустальные» ВАЗы или типичные поломки отечественных автомобилей» мы расскажем Вам о характерных проблемах, которые встречаются при эксплуатации машин Волжского автомобильного завода. В данной статье речь пойдет об автомобиле ВАЗ-1111 («Ока»).

🔍 Видео

Замена патрубков системы охлаждения на ВАЗ 2110!Подходят ли патрубки от Приоры к ВАЗ 2110?Скачать

Замена патрубков системы охлаждения на ВАЗ 2110!Подходят ли патрубки от Приоры к ВАЗ 2110?

Серьезные ПОСЛЕДСТВИЯ установки силиконовых патрубков на автомобильСкачать

Серьезные ПОСЛЕДСТВИЯ установки силиконовых патрубков на автомобиль

ПЕРЕДЕЛКА СИСТЕМЫ ОХОЛОЖДЕНИЯ СОД 2110 - 11- 12 - 13 - 14 КАЛИНА - ГРАНТАСкачать

ПЕРЕДЕЛКА СИСТЕМЫ ОХОЛОЖДЕНИЯ СОД  2110 - 11-  12 - 13 - 14  КАЛИНА - ГРАНТА
Поделиться или сохранить к себе:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности.
