Где находится масса поворотников ваз 2110

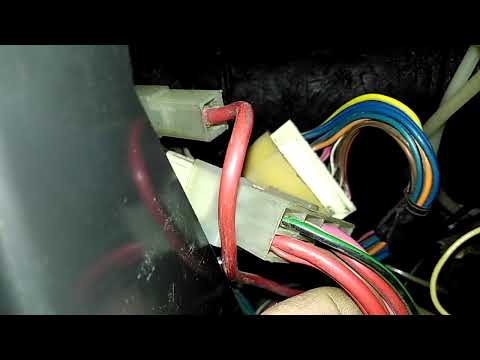

Видео:массы на ваз 21124Скачать

массы

Если в автомобиле начинает глючит электрика, то одной из причин такого недуга может быть плохое крепление массы аккумулятора (АКБ). Десятка имеет особенности креплений масс в зависимости от двигателя и года выпуска автомобиля. Проверяем все точки крепления минусового провода:

Расположение масс в салоне автомобиля.

Массу модуля электро-бензонасоса легко найти и не снимая тоннель, достаточно откинуть коврик, слегка отогнуть или аккуратно подрезать ковровое покрытие пола сзади водительского сидения ниже пепельницы задних пассажиров, не повредив при этом сам провод массы. Потом ковровое покрытие легко встаёт на место и разреза практически не видно.
Расположение масс под капотом автомобиля
Клемма АКБ — большая и толстая с проводом большого сечения (примерно 16кв.мм). Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м.

Расположение массы в багажнике автомобиля

Особенности расположения масс ВАЗ 21114, 21124 1,6L

Если подсчитать, то у ВАЗ 21124 мест крепления масс больше.

Первое соединение с массой а/м находится внутри панели приборов, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией. На а/м первых лет выпуска провода массы к приварной шпильке подходили поверх шумоизоляции, а на более новых провода уже под ней. Так что доступ к шпильке весьма неудобен и возможен только с помощью ключа трубки или удлиненной головки на 10. При недостаточном соединении в этом месте при включении головного света фар или электродвигателей стеклоподъемников может включиться стеклоочиститель с омывателем, сработать система центрального запирания дверей.

Второе соединение находится на приварной шпильке, на центральной консоли панели приборов, с левой стороны, над левым экраном консоли, под гайкой М6.

Третья, масса панели заземляющая весь металлический каркас панели. Это приварная шпилька с резьбой М6. Она находится на нижней, внутренней (салонной) стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания. Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелок указателя температуры и уровня топлива.
Обслуживание масс автомобиля своими руками

Общий принцип для всех точек подключения на массу такой:
— раскрутить, осмотреть шпильку и зачистить контактную плоскость этой шпильки, если наконечник прижимается к какой-нибудь гайке, как в случае массы на двигателе, то её нужно заменить на новую и хорошо затянуть.
— осмотреть наконечники проводов на предмет излома, окисления и надёжности обжатия, всё это дело зачистить мелкой шкуркой до блеска, если совсем плохо выглядят, то заменить новыми.
— протереть чистой тряпочкой, надеть на шпильку, сверху поставить шайбу, потом шайбу гровер и затянуть гайку
— для всех масс в моторном отсеке желательно каждый раз после обслуживания применять новый крепёж с оцинкованным покрытием, особенно если родные гайки заржавели — это контактное соединение и часть тока идёт через гайку, а ржавчина очень плохо проводит ток.
— в конце соединение можно смазать Литолом или брызнуть силиконовой смазкой.

Видео:Большой расход топлива из-за плохой МАССЫ эбу вазСкачать

Где находится масса поворотников ваз 2110

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Видео:Ваз 2112,10,11 масса автомобиля, куда установить дополнительную массу кузоваСкачать

Сообщений 7

1 Тема от alkrx 2015-04-05 18:46:35

• alkrx
• Новый участник
• Неактивен

• Регистрация: 2015-04-05
• Сообщений: 5Спасибо: 1

Тема: Решено: где масса правого повторителя поворота ваз 2112

Господа, нет массы на правом повторителе поворота, я уже голову сломал где она физически находится. Может кто подскажет где масса прикручена?

2 Ответ от 7491cm3x 2015-04-06 14:50:35

• 7491cm3x
• Знаток
• Неактивен

• Откуда: Норильск
• Регистрация: 2015-01-29
• Сообщений: 467Спасибо: 119
• Авто: Ваз 2112 1,5л 16v

Re: Решено: где масса правого повторителя поворота ваз 2112

На правом переднем, заднем или на крыле?

3 Ответ от alkrx 2015-04-06 22:04:26

• alkrx
• Новый участник
• Неактивен

• Регистрация: 2015-04-05
• Сообщений: 5Спасибо: 1

Re: Решено: где масса правого повторителя поворота ваз 2112

на крыле, маленький поворотник, провода от него и + и — уходят в салон и там идут в сторону торпеды( а может и монтажного блока) под шумкой. вопрос в том где закреплена масса или где она могла потерятся.

4 Ответ от 7491cm3x 2015-04-06 22:25:38

• 7491cm3x
• Знаток
• Неактивен

• Откуда: Норильск
• Регистрация: 2015-01-29
• Сообщений: 467Спасибо: 119
• Авто: Ваз 2112 1,5л 16v

Re: Решено: где масса правого повторителя поворота ваз 2112

На одной и той же массе сидят левый и правый поворотники на крыльях, штурманский фонарь, освещение салона и потолочный датчик (температуру в салоне который смотрит). Штурманский фонарь, потолочный датчик, освещение салона и именно правый поворотник сходятся в одной колодке, которая должна располагаться у ног водителя, под шумоизоляцией, не далеко от монтажного блока. Там таких колодки должно быть две, причем на обеих колодках должны быть ДВОЙНЫЕ ЧЕРНЫЕ провода, вот они-то и нужны.
Задача: найти колодку с двойным черным проводом под ногами водителя, отзвонить черный провод от салонного освещения — если он, то второй черный провод в этом же гнезде колодки идет на поворотник. Его и проверять.

Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

для увеличения нажмите на изображении.

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

K1 — реле контроля исправности ламп;

K2 — реле очистителя ветрового стекла;

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K4 — реле включения ближнего света фар;

K5 — реле включения дальнего света фар;

K6 — дополнительное реле;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

F1-F20 — плавкие предохранители

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Левая фара (ближний свет)

Левая фара (дальний сеет)

Правая противотуманная фара

Электродвигатели стеклоподъемников дверей

Переносная лампа (розетка)

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Лампы габаритного света правого борта

Правая фара (ближний свет)

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Левая противотуманная фара

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

Лампы задних противотуманных фонарей

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

2110 2111 2112 Прыгают стрелки на панели приборов, не работает щиток

Ситуация выглядела следующим образом, двигатель заведен, мотор греется, и в момент включения вентилятора охлаждения, стрелка указывающая на температуру двигателя подскакивает на порядок выше. Владелец авто пробовал менять датчик температуры двигателя, который снимает показания для панели приборов! обратите внимание их там два, один для щитка другой для блока управления двигателя. Так вот замена ни к чему не привела, все осталось как было.

На фото стрелкой указан тот датчик который работает для панели приборов

Поиски привели меня к выводу что этот автомобиль одна сплошная «плохая масса» Я долго пытался определить слабое место, на каждом контакте была какая-то потеря напряжения, в итоге нормально все заработало только когда я психанул и прицепил крокодилы для прикуривания, один на мотор другой в салон на массу только после такого маневра перепады уравновесились и показания датчика перестали прыгать с появлением нагрузки.

Из положения я вышел кинув дополнительный проводок который соединял массы двигателя и датчиков на панели приборов. Масса на панель приборов прикручивается за панелькой возле правой ноги водителя.

Это тоже больное место, часто она откручивается и не работает панель приборов вообще!

Не отходя от темы, был у меня случай когда в автомобиле не работал вентилятор обдува салона, причина оказалась тоже в массе, только та масса находилась около монтажного блока и с левой стороны под внутренней обшивкой

Так-что если вы имеете похожие симптомы, я рекомендую первым делом проверить массы вашего авто, учитывая что это очень распространенная проблема этих машин.

Видео:ВАЗ 2110,12 СЛЕДСТВЕННЫЙ ЭКСПЕРИМЕНТ С МАССОЙ НА КУЗОВСкачать

Все точки крепления «МАССЫ» десятого семейства.

Предлагаю выкладывать эти точки вместе с фото.
Макар, подкинь фоток.

У меня пока нет полного комплекта, поищу, их немного.

Ок! Я автоладу читаю… ни как не въеду, что за фигня происходит….

Пост дополнен: Сбт 12 Сен 2009 16:43:29

Да уж…. После очередной ливиняки вчера протягивал “массы”…. Фото будут позже..
Первая Между аккумом и левой блок-фарой…
Вторая На двигателе…. между двигателем и аккумом, за Возд фильтром…
Третья Под площадкой крепления одсорбера…
Четвертая Слева центральной консоли, заодно перенес ее на другую шпильку…
Пятая Сверху ЧЯ….
Шестая Крепление гайкой м6 каркаса консоли…
Седьмая Справа центр консоли не нашел, протянул провод от минуса АКБ к тчк консоли справа…

Генератор соеденил косичкой с кузовом.

Знаю точно, что есть массы в задней части кузова, до них пока руки не добрались…..

Качество всвязи с проведенными работами улучшилось, но не на много….

Разница показаний о,2 вольта между тестером и БК….. Если на тестере 13,89 то на БК 14,1…
Но при вкл нагрузки….габариты, бл ксенон, ПТФ ксенон, повороты, стопы, печка (2 положение) вентилятор двигателя, обогрев зеркал и заднего стекла, магнитофон (громкость 12) Показывает просадку 13,00-13,2вольта.

Есть еще несколько вопросиков.
1. Включены габариты… окошко цифр километрожа… горит четко ярко без моргания.. Стоит включить поворот, и начинается моргалка, причем очень приличная… Дополнительный провод “массы” к приборке прокинул.
2. Могут ли лампочки стопов просаживать 0,2 вольта?
3. Регулятор печки до трех положений просадку на БК вообще не показывает…. на 4-ом положение тежи 0,2 вольта…

И это на всех моделях десятого семейства или только у меня? Из автолады вообще ни чего не понятно….

Hedwig , в продолжение телефонного разговора

[smg вот тут пошамань , не поможет будем дальше думать :dash1

Все перешаманил… Плюс прямую “массу” протянул от аккума к “массе” со стороны контроллера…

В связи с недоразумениями на моем авто связанными с точками массы — хочу дополнить тему чужими изысканиями. Надеюсь мне помогут, может помогут еще кому…

Аккумулятор и генератор – это источники напряжения, от которых “плюс” по проводам расходится к потребителям, но что бы образовалась электрическая цепь и устройство работало, ток ещё должен вернуться обратно в источник – к “минусу” – роль этого проводника в автомобиле выполняет кузов.
Важность всех присоединений проводов к массе такая же, как и в цепи от “плюса” генератора или АКБ, если будет потерян контакт в массе, обязательно будут проблемы с электрикой.

Ниже прикрепляю фотографии, сделанные на моём автомобиле ВАЗ-21124 (2008г.в.) и краткие коментарии к снимкам – типа mini-FAQ. Сразу хочу отметить, что на других моделях других лет выпуска есть различия в местах подключения масс. В основном различия сводятся к месту подключения минуса АКБ на кузов и точки подсоединения массы ЭСУД.

Начнём по порядку:

Фото 1. Клемма АКБ – большая и толстая с проводом большого сечения (примерно 16кв.мм), этот провод уходит к блоку двигателя(фото 2).
К минусовой клемме АКБ так же прикреплён провод меньшего сечения, его путь короткий, он крепится к шпильке кузова тут же – между АКБ и левой фарой. К этой шпильке подходит так же масса левой фары и левой противотуманки. Через это соединение так же питается всё световое оборудование автомобиля, магнитола и другие устройства в зависимости от года выпуска автомобиля. Это самая проблемная масса, если на авто есть проблемы с миганием приборки или фар, вырубанием магнитолы и т.п. то начинать чистить и протягивать надо именно здесь.
Место этой массы на кузове выбрано не очень удачно – мало того, что туда подлезть не очень удобно, так ещё там всегда сыро из-за попадания влаги в дождь через щель капота, туда же ещё стекает незамерзайка при замене насоса омывателя, ну выкинутый из АКБ электролит обычно тоже там.
[smg align=none >

Фото 2.1. Точка подключения минусовой клеммы АКБ к блоку двигателя, подключается к верхней шпильке термостата, если заглянуть за воздушный фильтр. Сечение провода выбрано исходя из большого тока потребляения стартером, этот провод легко можно проследить рукой, если вести от АКБ. По этому проводу протекает ток стартера, зарядка акб, через него соединяются некоторые датчики вкрученные в блок двигателя

Фото 2.2 Рядом есть ещё одна точка подключения массы на блок двигателя, она чуть выше и левее. У двигателя 21124 туда подключены четыре чёрных провода – это провода от катушек зажигания, стрелкой обозначен толстый провод от АКБ для ориентира.
[smg align=none >

Фото 2.3 А у двигателя 2112 в это место подключены два коричневых провода – это масса ЭСУД, то есть массы датчиков, модуля зажигания, ЭБУ и вентилятора охлаждения. Ниже стрелкой показан провод массы двигателя (стартера) от АКБ.
[smg align=none >

Фото 3. Точка массы под адсорбером – Miha 211@ подсказал, что это масса правой фары и масса правой противотуманки.
[smg align=none >

Фото 4. Шпилька в торпеде за монтажным блоком, что бы её найти, нужно определённым образом изогнуться. Там для ориентира показан гидрокорректор фар, шпилька массы находится выше и левее него. Через эту массу питаются стеклоочистители, вентилятор печки (21124) и активаторы замков дверей.
[smg align=none >

Фото 5. Дальше консоль, левая сторона, рядом с педалью акселератора. У 21124 там три заводских массы – два коричневых провода – это массы ЭСУД – вентилятора охлаждения, ЭБУ и датчиков, (у 2112 эти провода закреплены на блоке двигателя Фото 2.3), а чёрные провода вверху это массы торпедного жгута – эта точка массы есть на всех модификациях автомобилей.
Тут необходимо добавить, что осматривая эту точку массы, так же обязательно необходимо затянуть все болтовые соединения кронштейнов с кузовом, иначе провод будет затянут хорошо, а кронштейн не будт являться массой. Лучше всего, как советовали на сайте chiptuner.ru, проложить дублирующий провод от АКБ к кронштейну, к которому крепятся провода массы.

Фото 6. Масса на шпильке фланца топливного насоса, этот провод скорее всего соединяет корпус насоса с кронштейном топливного фильтра и сделано это в целях безопасности для уравнивания потенциалов этих двух устройств.
[smg align=none >

Фото 7. Следующая точка массы в багажнике в левом кармане под пластиковым корытом на задней стороне, выше неё виден чёрный пластиковый клапан вентиляции кузова (кто-то спрашивал про него).
Масса в багажнике представляет собой соединение (скрутку, обжатую латунной скобкой) из нескольких проводов, соединённых с одним проводом, который и закреплен на шпильку. Это масса всех фонарей задка, как тут уже заметили ниже, цветомузыка начинается при плохом соединении скрутки или ослабленной гайке на шпильке массы.
[smg align=none >

Фото 8. Консоль правая сторона, отсюда удобней проверить очень важную шпильку массы, через неё осуществляется соединение кронштейна под ЭБУ с кузовом автомобиля, а соответственно зависит надёжность массы ЭСУД и вентилятора охлаждения – эта гайка держит так же уголок, который поддерживает дальнюю часть левого щитка консоли.
[smg align=none >

Фото 9. Обжимки масс жгута ЭСУД в консоле. Разъём вынут из ЭБУ и вытащен на водительский коврик, так удобнее.
Я выкусил провод массы вентилятора из обжимки цепей зажигания (левая на фото), нарастил, поставил наконечник и подключил отдельно на кронштейн. Все соединения пропаял для надёжности.
[smg align=none >

Фото 10. Масса модуля Электро-бензонасоса (ЭБН) и указателя уровня топлива. Провод чёрно-белого цвета закреплён под левый задний болт крепления рычага ручного тормоза под тоннелью пола. Через эту массу питается бензонасос, а так же от неё зависит точность показания уровня топлива.
[smg align=none >

Фото 11. Массу модуля электро-бензонасоса легко найти и не снимая тоннель, достаточно откинуть коврик, слегка отогнуть или аккуратно подрезать ковровое покрытие пола сзади водительского сидения ниже пепельницы задних пассажиров, не повредив при этом сам провод массы. Потом ковровое покрытие легко встаёт на место и разреза практически не видно.

На мой взгляд обслуживание масс в виду их высокой важности должно усуществляться примерно раз в год.
Общий принцип для всех точек подключения на массу такой:
– раскрутить, осмотреть шпильку и зачистить контактную плоскость этой шпильки, если наконечник прижимается к какой-нибудь гайке, как в случае массы на двигателе, то её нужно заменить на новую и хорошо затянуть.
– осмотреть наконечники проводов на предмет излома, окисления и надёжности обжатия, всё это дело зачистить мелкой шкуркой до блеска, если совсем плохо выглядят, то заменить новыми.
– протереть чистой тряпочкой, надеть на шпильку, сверху поставить шайбу, потом шайбу гровер и затянуть гайку
– для всех масс в моторном отсеке желательно каждый раз после обслуживания применять новый крепёж с оцинкованным покрытием, особенно если родные гайки заржавели – это контактное соединение и часть тока идёт через гайку, а ржавчина очень плохо проводит ток.
– в конце соединение можно смазать Литолом или брызнуть силиконовой смазкой.

Я не сторонник применения корончатой шайбы между шпилькой и наконечником провода. Со временем она ржавеет и вообще плохо проводит ток как и любая сталь, её грани приминаются и не обеспечивают надёжный контакт.
Лучше облудить и пропаять наконечники и одевать их на шпильку без прослоек из каких либо шайб, чем меньше на пути тока различных разнородных металлов тем лучше.

Семейство 21114, 21124 1,6L, с контроллерами нового поколения Бош 7.9.7 или Январь 7.2. В головке уже один болт М6. С него берется масса только на все четыре катушки зажигания, а масса на ЭСУД берется в салоне, с приварной шпильки на кронштейне крепления ЭСУД, за левым экраном центральной консоли. В свою очередь на кронштейн масса подается через шпильку, приваренную к моторному щиту посредине. Гайка на этой шпильке, как правило, не затянута. При недостаточном контакте в этих соединениях возможен дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ, ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора.
[smg align=none >

У семейства 2110-12 1,5L и 21114, 21124 1,6L все по-другому. Там таких соединений больше. Первое соединение с массой а/м находится внутри панели приборов, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией. На а/м первых лет выпуска провода массы к приварной шпильке подходили поверх шумоизоляции, а потом чья-то светлая голова придумала прятать провода под нее. Так что доступ к шпильке весьма неудобен и возможен только с помощью ключа трубки или удлиненной головки на 10. При недостаточном соединении в этом месте при включении головного света фар или электродвигателей стеклоподъемников может включиться стеклоочиститель с омывателем, сработать система центрального запирания дверей.

Второе соединение находится на приварной шпильке, на центральной консоли панели приборов, с левой стороны, над левым экраном консоли, под гайкой М6. Но даже если эта гайка затянута как следует, а проблема осталась, то переходим к самой главной для всей панели приборов точке массы, заземляющей весь металлический каркас панели. Это приварная шпилька с резьбой М6. Она находится на нижней, внутренней (салонной) стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания. Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелок указателя температуры и уровня топлива.
[smg align=none >[smg align=none >[smg align=none >[smg align=none >[smg align=none >[smg align=none >

Некоторые фото отсутствуют в виду отсутствия их в постах автора.
Вся правда с продолжением ЗДЕСЬ И еще отсюда

Видео:Не работают поворотники 2110, нашёл проблемуСкачать

маса фара ваз 2110

Вообщем вместо левой фары (бош) имеем новогоднюю елку. Только габариты — все окей. Включаем ближный — дворники побежали. загорелся и поворотник, и дальний немного. если включить поворотник налево, то там все мигает вообще по разному
Включаем дальний, пропадает ближний в этой фаре, но и дальний горит слабенько на ней. Если скинуть разъем с фары, то почемуто не работает поворотник на ней, а остальное приходит в норму. (всмысле дворники останавливаются, повторитель поворотника с этой стороны не колбасит) Если скидывать разъем поворотника, то изменений нет. Собственно где что отвалиться могло? предохранители целы.

Остальное в темноте на улице не проверить было, вытащил реле дворников да ехал спокойно. ЗЫ, поиск по форуму ничего не дал. Практически любая модель автомобиля создается по такому принципу, что ее кузову отводится роль единого источника использования электричества. Иными словами, он является базовым проводником с минусовым зарядом, к которому подключаются все электроприборы. Таким образом, крепление массы Самары и других моделей авто отводится именно на кузов. Поняв данный принцип значительно проще вычислить причины многих неполадок, связанных с электропитанием автомобиля.

Например, довольно часто случается поломка Самара, выражающаяся в перемигивании фар. Однако плохое соединение массы ВАЗ 2115 способно вызвать намного более серьезные поломки, прежде всего связанные с работой двигателя и электронной системой управления. В данной статье будут указаны самые слабые места автомобилей ВАЗ в контексте работы с массой. В качестве минуса в аккумуляторной батарее автомобиля предусмотрено два проводника: один тонкий, другой толстый. Роль толстого провода крепление массы в ВАЗ 2114 от минуса батареи к корпусу мотора.

Видео:НЕ ВКЛЮЧАЮТСЯ ПОВОРОТНИКИ/ НЕ РАБОТАЮТ ПОВОРОТНИКИ ВАЗ 2110, 2111, 2112Скачать

Замена блок — фары на ВАЗ 2110, 2111 и 2112

Неисправный контакт в данной области приводит к снижению передачи заряда от аккумулятора, падению мощности стартера, неполадкам ЭСУД. Чтобы удостовериться, хорошо ли проводится масса на двигатель, нужно осмотреть две крепежные гайки, фиксирующие контакт к корпусу двигателя. Для этого слегка ослабляем наружную и затягиваем внутреннюю гайку, после чего проводим дополнительное натяжение наружной. Роль тонкого провода состоит в соединении аккумулятора с областью автомобильного корпуса в непосредственной близости от батареи. Этот проводник является единым источником для всех электроприборов автомобиля.

Процесс проверки контакта также производится путем затяжки гайки возле клеммы и возле кузова. Питание для системы управления проводится с корпуса двигателя, а именно с заглушек, находящихся на правой стороне головочного блока. Отвечая на вопрос, где находится масса двигателя ВАЗ 2110, которые комплектуются ЭСУД нового поколения, масса берется со шпильки, прикрепленной к каркасу приборной панели. Иногда случается, что шпилька затянута не слишком надежно и со временем разбалтывается. Соединение в данном случае находится в области торпедного жгута, объединенного с блоком монтажного реле, системой предохранителей.

Видео:ваз 2110 ТУСКЛО МОРГАЮТ ЛАМПЫ ПОВОРОТОВ, И АВАРИЙКИ РЕШЕНИЕ ПРОБЛЕМЫ СВОИМИ РУКАМИСкачать

Мерцает (мигает или моргает) панель приборов ваз 2113, 2114, 20115

Оно дислоцировано под креплением вала рулевого механизма. Неполадки данного соединения способны привести к некорректным показаниям приборов во время работы крупных потребителей энергии, например, фар. Соединенная масса двигателя отопления находится под приборной панелью, в левой части корпуса. Основной причиной потери контактами свойств проводимости является тот факт, что их поверхности никак не обрабатываются заводом-изготовителем, помимо нанесения слоя краски.

Видео:Как проверить массу на автомобиле, правильно и быстроСкачать

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится в солнечную погоду. Неоднократно замечал, что от сигнализации повороты моргают как-то живее и ярче! Вот и решил — детально все вымерять.
Итак по порядку.
1. Условия измерения.

АКБ заряжен и подключен к лабораторному ИП. Напряжение выставлено ровно 13±0,05В.
Вместо реле поворотов установлена перемычка, соединяющая контакты «49» и «49а», включен левый (правый) поворот — лампы светятся постоянно.
Включено зажигание. Двигатель не заведен. Из доп. потребителей ничего не включено.
К плюсовой клемме подключен длинный (3 м) провод, соединенный с «плюсовым» щупом мультиметра. Минусовым щупом проходим по всей схеме, связанной с указателями поворотов. Абсолютные величины особо не интересны — меряем относительные, т.е. ПАДЕНИЯ НАПРЯЖЕНИЯ — так удобнее и меньше возможных ошибок.

Итак, лидеры в области потерь:
1. Подрулевой переключатель поворотов — 0,869. (Лидер!)
2. Кнопка аварийной сигнализации с проводкой к ЧЯ — 0,595В
3. Замок зажигания с проводкой к ЧЯ — 0,389В
4. Проводка к задним фонарям — 0,28В
5. На реле поворотов должны быть потери, как минимум 0,3-0,4В. (измерительный шунт + контакты)
6. Падение на проводах, разъемах жгутов и «внутренностях» ЧЯ незначительное.

Картина довольно не утешительная.
Суммарное падение напряжения на задних фонарях составило до 2,25В, к ним можно добавить прогнозируемые 0,4В на реле поворотов . Т.е. при напряжении в бортовой сети порядка 13,6 В — до лампочек доходит всего 10,8В при оптимистичном раскладе.

О «переподключении» кнопки авариек через доп реле написано много.
Падение на контактах Замка Зажигания пр работе двигателя будет еще больше, т.к через него запитаны катушки зажигания. Доп реле сюда просто необходимо, в прошлом году уже установил его. Для проведения эксперимента установил перемычку между вых. замка и потребителями (восстановлена исходная схема)
Остается подрулевой переключатель — ЛИДЕР ПАДЕНИЙ.
Проводку перетягивать не вижу смысла.

Промеры падений напряжения

Основная суть — тусклые поворотники ввиду наличия достаточно ощутимых падений напряжения.
Лидеры в области потерь:
1. Подрулевой переключатель поворотов — почти 0,8В (Лидер!)
2. Кнопка аварийной сигнализации с проводкой к ЧЯ — 0,5В
3. Замок зажигания с проводкой к ЧЯ — 0,38 В
4. Проводка к задним фонарям — 0,3В
5. На реле поворотов должны быть потери, как минимум 0,3-0,4В. (измерительный шунт + контакты)
6. Падение на проводах, разъемах жгутов и «внутренностях» ЧЯ незначительное.

Небольшое отступление.
При подготовке к выполнению работ был снят подрулевой переключатель (нового образца, Калиновский).
Разобран. Вымыта спиртом механика (пластмасса) и смазана «по-хозяйски» густой силиконовой смазкой в местах трения – вместо просто «плевка какой-то жижи» на конвейере. Итог – отключение при возврате руля тихо и четко — даже непривычно с начала. Не стало щелчков при включенном поворотнике и вращении руля каждые пол-оборота

Ну а теперь к теме

Суть доработки сводится к двум этапам
1. Минимизировать падения в цепи «Замок – кнопка аварийки»
2. Минимизировать падения на подрулевом переключателе.

Первый этап предполагает установку обычного реле, которое будет подавать питание на реле поворотов и управляется от кнопки аварийки по штатной цепи.

Второй этап предполагает «разгрузку» достаточно слаботочного подрулевого переключателя установкой миниатюрного сдвоенного реле ACT512.
Функционал узла сохраняется в полном объеме.

Этап 1. Установка реле по питанию

Этап 2. Разгрузка подрулевого переключателя

Не забываем снять клемму с АКБ.

Этап №1
Смотрим внимательно схему, действуем строго по ней!
Извлекаем контакт 14 разъема Ш2,
извлекаем контакт 3 разъема Ш4,
вытягиваем их из жгута, чтобы доставали до места установки реле (задний торец ЧЯ)
Обжимаем новые (широкие клеммы) для колодки реле, не забывая к красно-черному добавить еще один (красный провод)

Кл. 30 РЕЛЕ подключаем на выв. 3 Ш4
Кл. 87 РЕЛЕ на выв.14 Ш2
Кл. 85 реле заводим на массу ЧЯ – шпилька в районе корректора фар
Проверяем работоспособность поворотов и аварийки.

Этап 2
Разбираем кожух руля, добираемся до подрулевых переключателей.

Отключаем колодку, вынимаем из нее три клеммы (мама) касающихся поворотников. Цвета проводов видны на схеме.

Колодка подрулевого переключателя

Делаем «заготовку» на основе реле ACT512 (можно взять 2 миниатюрных на ток до 10А) и автомобильных клемм «папа-мама».

Устанавливаем заготовку «в разрыв» цепи. Массу — под шпильку крепления рулевой колонки, +питания с разъема замка зажигания конт 15

Подключение реле в разрыв

Итог: падения напряжения на задних поворотниках снизилось с 2.1-2,3В до 0,7В.
Вроде мелочь, но лампочки светят ярче.
Кроме того, стал четче работать «удлинитель поворотов» LC 1.4. Теперь абсолютно не критичен износ и загрязнение контактных групп замка зажигания, кнопки аварийки, подрулевого переключателя.

Установка регулятора паузы стеклоочистителя ВАЗ 2110, 2111, 2112

Набрел на ссылочку — как сделать регулируемую паузу у передних дворников простым и доступным способом. Достаточно

Видео:ВАЗ 2112 лечим глюк панели приборовСкачать

Где Находится Масса Панели Приборов Ваз 2110

Текст и фото: И.Н. Скридлов, Люберцы (он же Актуатор) В настоящее время большинство автомобилей используют поверхность кузова (а / м) в качестве общего провода для большинства потребителей электроэнергии.

Поэтому кузов называется массой (вес, передний план, грунт) автомобиля. Если переход, если какое-либо из соединений с массой становится ненадежным, начинаются чудеса. Простой пример этого. Подмигивают все лампы в заднем измерении. Включаем указатель поворота, и он начинает мигать с стоп-сигналом в другом заднем ходу. При всем этом соответствующее напряжение потребителя в два-три раза отличается от требуемого 12-14 вольт, а на ненужное (не включенное), напротив, вполне достаточно напряжения для его работы.

Это с лампочками. Должно ли это начаться в ECM? Затем двигатель может самопроизвольно изменить свой собственный режим работы. от множества огромных поворотов до остановки. Я постараюсь описать места, которые с большей вероятностью могут потерять надежную массу, и глюки, которые с ней связаны. Прошу заранее простить меня за странные и необычные названия компонентов и деталей автомобиля, однако, поскольку я работаю на станции ВАЗ по гарантии, это обязательно.

Я начну с аккумуляторной батареи. В современных автомобилях двойной провод ВАЗ отходит от отрицательной клеммы аккумулятора. Его толстая часть, примерно ширина мизинца, соединяет отрицательную батарею и двигатель. Если к этому кабелю не подключиться надежно, заряд батареи может ухудшиться, скорость запуска уменьшится при запуске и будет аналогична задаче в системе управления двигателем, то есть минус поверхность двигателя от штырей, на которых распределитель зажигания для карбюратора повесили автомобили.

Сначала проверьте герметичность обеих гаек, между которыми конец провода прикреплен к двигателю. Сначала ослабьте наружную гайку, затяните гайку под наконечником, а затем затяните наружную заднюю часть. Узкий провод, соединяющий отрицательные элементы аккумулятора и кузова автомобиля. первичное звено для всех потребителей электроэнергии в автомобиле, в модификации карбюратора дополнительно для мотора. Проверьте затяжку болта М6, особенно на клемме аккумулятора, и гайки М8 на корпусе. Расположение на корпусе зависит от марки машины.

ВАЗ 2112 мы лечим глюк приборной панели

Масса семейства 2108-9 и 13-15 л.с. от ECM взята с двигателя, с 2-вау болты M6, фиксирующий крышку на правой стороне головки блока. В автомобилях карбюратора был подключен распределитель зажигания. Семейство автомобилей 2113-15 1,5 и 1,6 л с новейшими контроллерами Bosch 7. 9. 7 Другими словами, 7 января. 2,7. Соединение контроллера ЭСУД с землей расположено на сварном штифте, который крепит железную раму центральной консоли панели устройства к полу туннеля через железную перекладину с двумя боковыми ушками слева и справа (внутри центральной консоли, примерно под пепельница).

К сожалению, как показала практика, под стойкой отсутствует. По этой причине, принимая во внимание тот факт, что сам штифт был тонирован во время изготовления автомобиля и фактически не был затянут подходящей гайкой, со временем происходит передача напряжения в каналах АЦП датчиков ДТОЖ, ДПДЗ и ДМРВ. когда вентилятор радиатора включен. И поэтому у нас есть скачок скорости двигателя, когда вентилятор включен. Методы заживления описаны в. Поэтому, в таких обстоятельствах, плохой электронный контакт между телом и отрицательной батареей очень важен.

(См. Выше). Семья 2110-12, 1,5л. Вес ECM берется из 2 болтов M6, расположенных с левой стороны головки блока. Семейство 21114, 21124 1.6L, с контроллерами Bosch последнего поколения.

9. 7, как его называют 7 января. 4. В головке уже есть один болт М6. Масса берется из него только тем, что должен сделать наш клиент. это четыре катушки зажигания, и масса на ECM принимается в кабине, со штифтовым штифтом на монтажном кронштейне ECM, позади левого экрана центра приставка. Затем масса подается к кронштейну через шпильку, приваренную к кожуху двигателя посередине.

Гайка на этом штифте обычно не затянута. Если в этих соединениях нет контакта, то при включении вентилятора радиатора возможен дрейф напряжения в каналах АЦП датчиков ДТОЖ, ДПДЗ, ДМРВ. В результате мы имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны ниже. Таким образом, в этом случае плохой электронный контакт между корпусом и минусом аккумулятора также очень важен. (Видеть

Плохая масса

Выше). Семейство Niva с контроллером Bosch MP 7. 0. Масса ECM берется из двигателя, от болтов крепления заглушки к распределителю зажигания. Распределитель рядом с модулем зажигания.

Семейство Niva с контроллером Bosch M 7. 9. 9. 7. Принят вес ECM, который уже подходит для контроллеров последнего поколения с кузова автомобиля.

В данном конкретном случае именно из шпилек его крепление. Но мне не понравился этот метод, потому что клеммный зажим в основании провода имеет очень большую толщину, чем нужно, если вы хотите, чтобы коронная шайба аккуратно прижималась к корпусу автомобиля вокруг шпильки. Поэтому я оставил шайбу в одном месте между корпусом и контроллером, но переместил клемму специально под крепежную гайку контроллера. На ниве 21214 масса взята с двух сторон блока.

Затем оба провода включаются в общий жгут и идут в разъем компьютера. Перед разъемом предусмотрены повороты для каждого кофейного провода, где масса распределяется на другие датчики и сам компьютер. Семейство Chevy Niva с контроллером Bosch MP 7.

0. Масса ECM берется из блока двигателя, из шпилек M8, расположенных в одной из его левых частей, под модулем зажигания. На фото выше показаны шпильки MZ (они сняты).

Семейство 2104-07 классика со старыми контроллерами. Контроллер ЭСУД извлекается из болта кронштейна, который крепит модуль зажигания к блоку двигателя. ВАЗ Семейный 11183 Калина. Масса ECM расположена с правой стороны двигателя, на монтажных кронштейнах впускного коллектора. Семейства 2108-9 и 2113-15 имеют единую точку соединения между торпедным кабелем, задним кабелем и цепью реле блока блока и плавкими предохранителями, расположенными на крепежном валу усилителя под устройством.

Если подключение ненадежное, могут быть различия между стрелками термометра и уровнем топлива при включении боковой подсветки, указателей поворота, звукового сигнала, омывателя стеклоочистителя, стеклоочистителя и других потребителей. Для ленивых типов диагностики семейства 2113-15 может оказаться возможным опрокинуть более легкое сопло на металлическую конструкцию внутри центральной консоли панели устройства. борода, проволока сечением не меньше, чем уходит на зажигалку. Но только в этом случае, если на заводе установлена ​​панель устройства. Чтобы найти это, есть возможность прикрепить маркированную железную конструкцию к напольному туннелю с помощью фирменного крепления ECM. с помощью пластикового адаптера между контроллером и железной конструкцией и фиксированной диагностической розеткой в ​​обычном месте за декоративной пробкой под пепельницей.

Для честной диагностики: обязательно затяните стандартный болт, удалив комбинацию устройств. У той же семьи все еще есть одно массовое соединение. электродвигатель отопителя. Он расположен под панелью устройства с левой стороны корпуса нагревателя.

Семейство 2110-12 имеет 1,5 л и 21114, 21124 1,6 л, что в противном случае остается для нашего клиента. Таких связей больше. Первое подключение к массе автомобиля находится внутри панели устройства, слева вверху относительно блока монтажа реле и предохранителей, под звукоизоляцией. В автомобилях первых лет производства массы поднимали до сварного штифта над звукоизоляцией, а затем изобрели чью-то светлую голову, чтобы скрыть провода под ней. Поэтому доступ к штифту очень неудобен и возможен только с трубчатым ключом или удлиненной головкой на 10.

Если в этом вопросе нет связи, когда включены фары, так называемые электрические стеклоподъемники, можно включить омыватель с омывателем, сработает система центрального замка дверей. Второе соединение расположено на приварном штифте, в центральной консоли панели устройства, с левой стороны, над экраном левой консоли, под гайкой M6. Если мы правильно затянем эту гайку, но проблема останется, мы бежим к массе, которая наиболее важна для всей панели устройства, заземляя всю железную раму панели. Это сварная шпилька с резьбой М6. Он расположен на верхней, внутренней (внутренней) стороне щитка двигателя, в центре. Гайка, привинченная к этому штифту, также имеет кронштейн, который крепит переднюю часть левого экрана консоли, которая яростно удаляется некоторыми диагностическими и электрическими устройствами, так как этот жгут проводов ECM часто повреждается, так как его также называют учет центрального блока. программа.

Обычно гайка затягивается очень и очень посредственно. При отсутствии контакта здесь и последнем подключении, когда включены боковые фонари, фара и электродвигатель вентилятора радиатора, различия между стрелками термометра и уровнем топлива вероятны. В семействе NIVA с различными типами контроллеров масса торпедной балки крепится гайкой к соединению штыря реле кронштейна и, как это принято, очень сильно затягивается. Этот вывод расположен за стандартным блоком предохранителей. Вес капота двигателя прикреплен к одной из приварных шпилек для крепления бачка с тормозной водой. Масса обоих вентиляторов охлаждения радиатора была также намотана там.

В Chevy Niva соединение основного жгута проводов расположено в верхней левой части моторного отсека незнакомого пассажирского салона, также на приваренном штифте. Чтобы получить доступ к соединению, открутите декоративную крышку, которая закрывает монтажное реле и предохранитель и такой блок. Также проблемной областью Chevy Niva является масса аккумуляторной батареи, прикрепленной к корпусу рядом с натяжителем цепи. Монтажный кронштейн ECU также имеет, конечно, 4,5 мерных провода. На фото компьютер был разобран для наглядности.

Семейство ВАЗ 2104. 07. классическая, масса торпедоносной балки смонтирована на приваренном штифте для составления устройства вместе с реле для вращения. Я хочу упомянуть еще одну важную деталь: все шпильки, на которых серийные клеммы окрашиваются на заводе вместе с корпусом, не имеют никакого защитного покрытия, кроме слоя краски, поэтому они разъедаются при удалении краски и там нет дополнительного защитного масла. Для обеспечения надлежащего контакта этих клемм с корпусом на заводе-изготовителе, который, в отличие от шайбы, находится не между клеммой и гайкой, а между корпусом и клеммой. При наличии острых краев между прорезанными зубцами шайба прокалывает крышку автомобиля одной стороной к кузову и плотно прилипает к ней с другой стороны, обращенной к терминалу. Первое, на что следует обратить внимание на правильную установку этих шайб. это когда покупатели обращаются к дефектам в электрооборудовании после завершения работ по усилению во время покраски или других ремонтов. В частности, при снятии кронштейна впускного воздушного клапана с десятым семейством, которое сидит на штифте для закрепления отрицательного кабеля аккумулятора к корпусу, назначенная шайба расположена между корпусом и корпусом.

ВАЗ 2110 Наконец дышит! )))

И к концу заметки. Если вы найдете место с плохим контактом, не ленитесь разделить остатки соединений нашего клиента, определить сгоревшие или окисленные места и тщательно очистить и выровнять контактные поверхности наших клиентов перед окончательной сборкой. Ниже находится небольшая галерея, соединяющая точки массовой мощности на двигателях российских автомобилей.

Конфигурации в проводном креплении соответствуют весу аккумулятора автомобиля ВАЗ 21124. С ноября по декабрь 2005 года изменился способ монтажа воздушного амортизатора и заземления. Болт воздухозаборника M6x15 с шайбой Grover, сквозное отверстие в корпусе. Болт ввинчивается в сварочную гайку кронштейна для фиксации поглотителя воздуха. Изменен способ крепления провода к весу аккумуляторного корпуса, с точки зрения крепления к кузову автомобиля.

Теперь он прикреплен к шпильке M8x20, расположенной между подушкой аккумулятора и левой фарой автомобиля. Вместе с тем, провода массы е монтируются на одном стержне. Радиатор охлаждения вентилятора и масса левого переднего жгута проводов. Дополнение к авторской статье. Материал на эту тему Олега Браткова: chiptuner.

💥 Видео

Масса кузова на двигатель, где искать?Скачать

Ваз 2110,11,12 Тускло моргают повороты, и аварийкаСкачать

Как проверить МАССУ на автомобиле. 3 способа.Скачать

Разъем под ногами ВАЗ 2110-2112Скачать

🚦Как работают указатели поворота, аварийная сигнализация. Поворотники, аварийка.Скачать

не горит поворотник ваз 2110-12Скачать

Не работают задние стоп огни 2110 2111 2112 / Не горят стопариСкачать

проблема с поворотниками? смотри до концаСкачать

как влияет плохая массаСкачать

*Ваз 2110,11,12 пропали повороты,аварийка ( как быстро определить неисправность)Скачать

проблема массы на ВАЗСкачать
