Как работает колдун на ваз 2110 видео

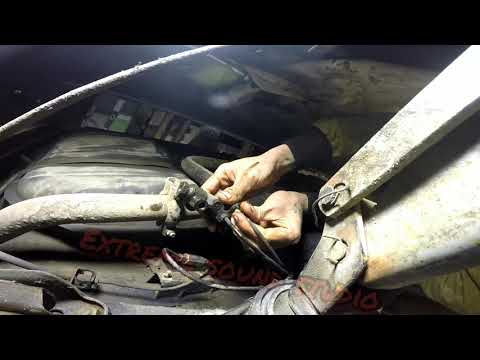

Видео:Регулятор давления / колдун 2109Скачать

Регулятор давления / колдун 2109

Проверяем и заменяем колдун ВАЗ 2110-2112 своими руками

Как работает колдун на ваз 2110 видео

Тормозная система автомобиля является важным элементом безопасности. Ее исправное состояние может спасти жизнь при дорожно-транспортных происшествиях. Одним из самых своеобразных узлов является регулятор давления задних тормозов, в просторечье известный, как колдун.
Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.
Колдун ВАЗ 2110 имеет каталожный номер, начинающийся с 2108, и применяется кроме десятого семейства на других вазовских машинах: «Самаре», «Калине» и «Приоре».
Проверка
Симптомы неисправности колдуна на ВАЗ 2110 проявляются при торможении:

Увод автомобиля в сторону;
Срыв в занос;
Недостаточная эффективность тормозов.
У ВАЗ 2110 расположен колдун на кронштейне под днищем, чуть слева, в районе задних колес. Работать с ним лучше на подъемнике, эстакаде или смотровой яме. Основные дефекты легко обнаруживаются при внешнем осмотре. Потеки тормозной жидкости указывают на износ или повреждение манжет.

Как работает колдун на ваз 2110 видео

Если поршень колдуна закис и не двигается, то это также определяется визуально, когда помощник несколько раз плавно нажимает на педаль тормоза. В обоих случаях ремонт нецелесообразен, необходима замена.

Все в порядке, если регулятор чист, зазор между рычагом привода и пластиной составляет 2 мм, шток перемещается при нажатии на педаль.
Исправный колдун должен обеспечить:

Равномерность тормозных сил на задних колесах;
Срабатывание задних тормозов позднее передних;
Регулировку этого запаздывания, в зависимости от загрузки автомобиля.

Снятие и установка
Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.
В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.
Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.
Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.
При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке.
Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110-2112. При замене колдуна, достаточно прокачать только задние тормозные механизмы.
Регулировка
Работа колдуна на автомобилях ВАЗ, зависит от положения кузова. Поэтому регулировку необходимо выполнять не только при каждом техническом обслуживании, но и при замене амортизаторов и пружин, после проведения ремонта задней балки и, конечно, замене самого колдуна.Автомобиль размещается на эстакаде или смотровой яме, для установки подвески в равновесное положение, пару раз качается руками багажник. Ключом на 13 ослабляются болты крепления к кронштейну, передний болт снизу не виден, его надо найти на ощупь.

Перемещая регулятор, достигается зазор в 2 мм между упругой пластиной (шток упирается в нее) и рычагом. Сопротивление пружины велико, надо использовать «монтажку» или специальное приспособление. Болты затягиваются, зазор проверяется щупом. При отсутствии щупа, можно использовать сверло диаметром 2 мм и даже двухрублевую монету.Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними.
Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.
Полезные советы
На эффективность торможения задней оси, кроме колдуна влияют:

Износ барабанов;
Состояние и качество колодок;
Регулировка троса ручника;
Неисправности тормозных шлангов.
Поэтому проверять необходимо все элементы.

В интернете встречаются советы по доработке тормозной системы ВАЗов: замена колдуна простым тройником, подбор толщины уплотнительных шайб в регуляторе, переделка с диагональной системы на двухконтурную передняя–задняя оси.Но по Правилам дорожного движения запрещено внесение любых конструктивных изменений в узлы автомобиля, от которых непосредственно зависит безопасность. Лучшим вариантом является квалифицированное техническое обслуживание, своевременное выявление и устранение неисправностей.

Видео:Регулировка колдунаСкачать

Регулировка колдуна

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

Как работает колдун на ваз 2110 видео
На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

  1. Зачем нужен регулятор тормозных усилий
  2. Как работает колдун
  3. Возможные неисправности регулятора
  4. Настройка регулятора тормозных усилий
  5. Замена регулятора давления тормозов
  6. Проверка

Видео:Неисправный регулятор задних тормозов ваз 2108, регулировка задних тормозов 2110 2112 2114Скачать

Неисправный регулятор задних тормозов ваз 2108, регулировка задних тормозов 2110 2112 2114

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.
Как работает колдун на ваз 2110 видео

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Видео:Нужен или нет регулятор давления задних тормозов( колдун)?Скачать

Нужен или нет регулятор давления задних тормозов( колдун)?

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
» alt=»»>
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Видео:Как тормозит без колдуна.Наглядное видео!Скачать

Как тормозит без колдуна.Наглядное видео!

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

  • Заклинивание клапана;
  • Разрегулированность положения;
  • Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону. Как работает колдун на ваз 2110 видео

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Видео:Регулировка колдуна на переднеприводных вазахСкачать

Регулировка колдуна на переднеприводных вазах

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

  1. Накидной ключ на 13 или соответствующая головка;
  2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают. Как работает колдун на ваз 2110 видео

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Видео:Мысли вслух "колдун" ВАЗ 21099Скачать

Мысли вслух "колдун" ВАЗ 21099

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
» alt=»»>
Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Видео:Что такое " Колдун", и как он работает.)Скачать

Что такое " Колдун", и как он работает.)

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Видео:Замена колдуна, убираем колдун на ваз 2112,2111,2110, 2109.Скачать

Замена колдуна, убираем колдун на ваз 2112,2111,2110, 2109.

Что такое регулятор давления тормозов? Как его заменить? Принцип работы!

Как работает колдун на ваз 2110 видео

Добро пожаловать!
Слышали где ни будь о такой вещи под названием «Регулятор давления задних тормозов»? Его ещё в сокращённом виде называют просто «Регулятор давления тормозов»! Но и это у него ещё не последнее название, так как его у него есть ещё одно название которое встречается гораздо чаще и которое пришло к нему из народа, а звучит оно просто «Колдун».

Если слышали о нём, то в таком случае сегодня вы узнаете для себя информацию изучив которую, в будущем у вас уже не останется вопросов про этот регулятор, а если и останутся то в таком случае задавайте их в комментариях и мы вам с радостью на них ответим!

Примечание!
Рассказывать об регуляторах давления, мы будем только на примере автомобилей «Вазовского» производства!

Краткое содержание:

  • Местонахождение регулятора
  • Периодичность замены регулятора
  • Принцип работы регулятора
    • Простыми словами
    • Тяжелыми словами
  • Замена и регулировка регулятора давления тормозов
  • Дополнительный видео-ролик

Где находится регулятор давления тормозов на ВАЗ?

На многих автомобилях «ВАЗ» колдун располагается в основном в задней части автомобиля, но чтобы вы понимали сразу и в дальнейшем у вас не возникало вопросов по этому поводу, подмечаем что на автомобилях «ВАЗ» с системой «ABS» колдун не ставиться.

Если брать автомобили современного производства, такие как: «Приора», «Калина», «Гранта» а так же «ВАЗ 2108-ВАЗ 2115» и другие современные автомобили, то на них колдун в основном располагается в левой части, подробное местоположение колдуна указано на фото ниже:

Как работает колдун на ваз 2110 видео

Если брать автомобили классического семейства, в народе их ещё называют «Классика», то на них колдун располагается в правой задней части кузова автомобиля, подробнее смотрите на фото ниже:

Как работает колдун на ваз 2110 видео

Примечание!
Местонахождение колдуна обозначено цифрой «1»!

Когда нужно менять регулятор давления тормозов на ВАЗ?

Обычно при его выходе из строя, автомобиль при резком торможении начинает уводить в сторону. А при исправном регуляторе такого уже не наблюдается и машина тормозит ровно по своей траектории.

Но и на исправном регуляторе машину при резком торможении может унести в занос, а почему спросите вы! Да потому что в некоторых случаях чтобы регулятор работал исправно, его необходимо просто отрегулировать.

Примечание!
Регулятор нужно будет отрегулировать при следующих обстоятельствах: Во-первых если на автомобиле были заменены амортизаторы или же пружины на новые, а так же если была поменяна или же просто снята балка задней подвески. Проще говоря он подлежит регулировки, при любых значительных изменений дорожного просвета у автомобиля!

Как работает регулятор давления тормозов при торможении автомобиля?

Простыми словами:
При резком нажатие на педаль тормоза, задняя часть у автомобиля поднимается а передняя опускается и в связи с этим колдун начинает свою работу. После того как колдун начал работу, он тем самым не даёт задним колёсам у автомобиля тут же начать тормозить после нажатия на педаль, а зачем это нужно?

Всё дело в том, если задние колёса у автомобиля начнут тормозить в одно время вместе с передними, то появится очень большая вероятность того что автомобиль занесёт. А в том случае если задние колёса у автомобиля сработают с небольшим запозданием, то в такой ситуации гораздо меньше будет вероятность того что машину занесёт.

Примечание!
Более подробную работу колдуна, вы так же можете изучить в видео-ролике который вы найдёте в самом низу статьи!

Тяжелыми словами:
При торможении автомобиля, в задней его части увеличивается расстояние между днищем и задним мостом автомобиля. В то время пока расстояние увеличивается, рычаг от моста отпускает поршень который находится в колдуне и тем самым этот поршень перекрывает доступ тормозной жидкости к задним колёсам. А что у нас будет если доступ тормозной жидкости к задним колёсам перекрыт? Всё элементарно, колёса не будут блокироваться а будут продолжать крутиться.

Примечание!
Но в самом регуляторе присутствует ещё небольшая пружинка, благодаря которой поршень перекрывает не всю тормозную жидкость а лишь часть её и в связи с этим задние колёса у автомобиля всё же будут тормозить, но полностью блокироваться не будут!

Как заменить и отрегулировать регулятор давления тормозов на ВАЗ?

Дополнительный видео-ролик:
Нужен или нет регулятор давления тормозов? Если вас это интересует, то в таком случае посмотрите видео-ролик который расположен ниже:

Видео:Заглушка колдуна.Зачем она нужна?Если потекла вдруг..Скачать

Заглушка колдуна.Зачем она нужна?Если потекла вдруг..

Регулятор тормозных сил — описание и замена

Видео:Как настроить колдунСкачать

Как настроить колдун

Как работает регулятор тормозных сил – колдун?

Для чего нужен «Колдун»? Это довольно загадочная деталь и внятного ответа на данный вопрос никто не нашёл. Может быть, от этого и его прозвали в просторечье «колдуном», что работает он магическим образом. По своей сути, эта деталь выполняет схожую функцию с антиблокировочной системой, предотвращая блокировку колёс задней оси в момент экстренного торможения. Его работа напрямую зависит от положения заднего моста относительно кузова автомобиля: при резком торможении машина «клюёт» носом, и задняя часть кузова поднимается вверх, после чего начинается «колдовство» — регулятор тормозного усилия частично перекрывает поток жидкости, и задние колёса не блокируются.

Безусловно, в идеальной обстановке (сухой асфальт, прямая дорога, исправная тормозная система и ходовая часть) регулятор тормозных усилий отменно выполняет свою работу. Но такие условия встречаются далеко не всегда.

Видео:WILWOOD вместо "колдуна" на ВАЗСкачать

WILWOOD  вместо "колдуна" на ВАЗ

Описание устройства

Устройство и принцип действия этого элемента довольно просты. В момент, когда задняя часть кузова автомобиля поднимается, и расстояние между мостом и кузовом увеличивается, в действия приводится специальный рычаг, который связан в «колдуном». Этот рычаг опускает поршень, который перекрывает канал тормозной жидкости, соответственно давление на задние колодки уменьшается. Колёса не перестают вращаться и, соответственно не уходят в юз.

Сама задумка довольно хитрая, но, как часто происходит – на практике это вызывает сомнения. Ведь если при торможении педаль тормоза нажимается с большим усилием, то в юз переходят передние колёса и автомобиль всё равно начинает заносить. Довольно часто при наблюдении за случившимся дорожно-транспортным происшествием, можно заметить, что автомобили с «колдуном» развёрнуты задом наперёд. Не связано ли это с данной чудо-деталью, которая по своей сути должна предотвратить этот занос?

Видео:Неправильный "колдун" или без "колдуна" ?Скачать

Неправильный "колдун" или без "колдуна" ?

Признаки неисправности регулятора тормозных усилий

«Колдун», как элемент тормозной системы, имеет ряд признаков неисправности, проявляющих себя при экстренном торможении. Рассмотрим первые симптомы, позывающие к проверке регулятора:

  • При резком торможении автомобиль уводит в сторону.
  • Снижение эффективности торможения (по ощущениям).
  • «Подпрыгивание» и дёргание автомобиля при торможении.

В таких случаях необходимо выполнить проверку не только «колдуна», но и других узлов тормозной системы и ходовой части. Но, поскольку речь идёт о регуляторе тормозных усилий на ВАЗ, мы будем рассматривать именно этот механизм. Установив автомобиль на подъёмник, обратите внимание на регулятор. Самым распространённым признаком его неисправности является наличие подтёков тормозной жидкости. При любой неисправности лучшим решением будет замена колдуна. Но, если вы всё же решились на ремонт регулятора тормозных усилий, то ниже мы подготовили краткую инструкцию по этому действию.

Видео:Тормозная система автомобиля Устройство и особенности работыСкачать

Тормозная система автомобиля Устройство и особенности работы

Ремонт колдуна

Для того чтобы отремонтировать регулятор тормозных усилий, необходимо выполнить ряд действий:

Спасибо за подписку!

  • Демонтаж. Снимаем весь узел, использую ключи на 10 и 13. Откручиваются тормозные трубки, сливается тормозная жидкость и в трубки устанавливаются заглушки. Далее снимается корпус «колдуна», который крепится к днищу двумя гайками.
  • Диагностика и замена деталей «колдуна». Внимательно изучите поверхность «Колдуна». При необходимости замените неисправные детали (уплотнительные резинки), используя ремкомплект. Закисший поршень ремонту не подлежит и требует полной замены узла.
  • Установка колдуна. Соберите и отрегулируйте деталь в обратной последовательности и прокачайте тормозную систему. Долейте тормозную жидкость.

Ремонт этого узла – довольно сомнительное решение. Поэтому настоятельно рекомендуем при любой неисправности выполнять такое действие, как замена регулятора тормозных усилий.

Видео:Ремонт колдуна без замены,он станет вечно служить!Необычное решение!Скачать

Ремонт колдуна без замены,он станет вечно служить!Необычное решение!

Регулировка тормозных усилий Лада Веста

Принцип работы системы, регулирующей и распределяющей давление тормозной жидкости на автомобилях Lada Vesta, в корне отличается от предыдущих моделей, и в нём нет никакого «колдовства». Регулятор давления тормозов Лада Веста напрямую связан с системой ABS и регулируется электронным методом в зависимости от скоростей каждого из колёс.

Блок управления ABS передаёт сигналы с датчиков скорости и анализирует обстановку. Система «понимает» любые заносы и позволяет распределять тормозное усилие с максимальной эффективностью. Давлением управляют клапаны гидравлического блока антиблокировочной системы, и нет никакой необходимости в использовании «колдовства». К тому же электроника сама определяет все неисправности и сообщает о них водителю с помощью специальной лампы на приборной панели.

Видео:Как поменять регулятор давления тормозов (колдун) на ВАЗ 2113-15.Скачать

Как поменять регулятор давления тормозов (колдун) на ВАЗ 2113-15.

Устройство колдуна ваз 2110

Регулятор тормозных усилий (а среди автолюбителей и владельцев ВАЗ-2109 – колдун) является одним из элементов тормозной системы в авто. Главная его задача – противодействовать заносу задней оси машины при торможениях. Современные автомобили такого элемента в системах уже давно не имеют. Эти функции в них выполняет система EBD. Однако, «девяток» еще очень много и покупают молодые люди и поэтому полезно знать, как работает это устройство, а также как его регулировать.

  1. Зачем нужен регулятор тормозных усилий
  2. Как работает колдун
  3. Где находится колдун?
  4. Возможные неисправности регулятора
  5. Принцип действия
  6. Настройка регулятора тормозных усилий
  7. Действительно ли нужен колдун?
  8. Как проверить?
  9. Регулировка “колдуна” на “Логане”
  10. «Шевроле-Нива»

Видео:Снятие регулятора тормозных сил (колдуна) ВАЗ 2113Скачать

Снятие регулятора тормозных сил (колдуна) ВАЗ 2113

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.
Как работает колдун на ваз 2110 видео

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Видео:Регялятор давления тормоза "Колдун". Принцип работы (ВАЗ)Скачать

Регялятор давления тормоза "Колдун". Принцип работы (ВАЗ)

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.

Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Таким способом осуществляется стабилизация траектории движения.

Видео:Убираем колдун и тормозим всеми 4 колесамиСкачать

Убираем колдун и тормозим всеми 4 колесами

Где находится колдун?

На ВАЗ-2109 колдун располагается в задней части снизу слева или справа. На автомобилях с АБС его можно не искать – он отсутствует в принципе. На классических моделях ВАЗах данный регулятор установлен справа в задней части кузова.

Видео:ВАЗ СКРЫТАЯ РЕГУЛИРОВКА ТОРМОЗОВ ,О КОТОРОЙ НЕ ВСЕ ЗНАЮТ!Скачать

ВАЗ СКРЫТАЯ РЕГУЛИРОВКА ТОРМОЗОВ ,О КОТОРОЙ НЕ ВСЕ ЗНАЮТ!

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

  • Заклинивание клапана;
  • Разрегулированность положения;
  • Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону. Как работает колдун на ваз 2110 видео

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Принцип действия

В процессе торможения в задней части автомобиля увеличивается расстояние между мостом и кузовом. Пока расстояние увеличивается, рычаг, установленный на мосту, отпускает поршень колдуна, и он перекрывает поток жидкости к задним тормозам. Что будет, если жидкость не сможет попасть к задним тормозам? Колеса не заблокируются, а будут вращаться.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

  1. Накидной ключ на 13 или соответствующая головка;
  2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают. Как работает колдун на ваз 2110 видео

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Действительно ли нужен колдун?

Если убрать деталь из автомобиля, то могут возникать различные неприятные ситуации.

Однако многие владельцы ВАЗов при обслуживании машины иногда замечают, что колдун убрал еще прошлый владелец. Некоторые даже не замечают его отсутствия. Другие же самостоятельно удаляют его, так как он не работает и снижает эффективность тормозной системы.

Без сомнений, это изделие весьма необходимое, но в случае с ВАЗом – одноразовое.

Как проверить?

Проверить тормозной колдун на ВАЗ-2109 можно только в движении. Необходимо разогнать машину до 40 километров в час, а затем резко нажать на педаль тормоза. Задние колеса должны заблокироваться на полсекунды позже, чем передние.

Регулировка “колдуна” на “Логане”

Регулятор тормозных усилий на “Логане” находится на днище между передней и задней осями.

Для самостоятельной регулировки нужно очистить “колдун” и заменить смазку в нем. Затем делают половину оборота регулировочной гайкой. Далее можно выезжать на тест. Если задняя пара колес не тормозит, то гайку подтягивают еще раз.

Если на тестируемом автомобиле нет АБС, тогда, даже если протянуть гайку вплоть до упора, можно не добиться результата. Иногда может помочь замена колдуна, однако и это не всегда спасает ситуацию. Дело в том, что у 9 из 10 “Логанов” без АБС регулятор не работает в принципе. Причины заключаются в слабой пружине. И у владельца два варианта – поменять пружины на более жесткие или установить резиновую прокладку для увеличения давления на механизм “колдуна”.

«Шевроле-Нива»

При штатном положении регулятора с увеличением массы автомобиля его тормозной путь уменьшается — сказывается более полное использование сцепного веса задними колесами.

Лучшее торможение — при полной нагрузке, когда регулятор минимально ограничивает давление в задних тормозных механизмах.

Но при частичной нагрузке это чревато заносом. Высокий центр тяжести и короткая база «Шнивы» способствуют значительному перераспределению масс при торможении, поэтому при частичной нагрузке вклад задней оси в торможение невелик.

Поделиться или сохранить к себе:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности.
