Где находится катушка зажигания ваз 2110
Видео:Как определить неисправную катушку на 16 клапанном мотореСкачать
Катушка зажигания ВАЗ 2110-2112
В этой статье мы разберем всё, что связано с катушкой зажигания автомобиля ВАЗ всех моделей: её снятие и замена, проверка работоспособности. Рассмотрим стоимость детали.
Катушка зажигания двигателя — это главная деталь системы зажигания автомобиля, которая служит обычным преобразователем постоянного тока низкого напряжения, что поступает от АКБ или напрямую от электрогенератора в высоковольтное напряжение для дальнейшей подачи электрического импульса на свечи зажигания.
Катушка представляет собой, образно говоря, «сердце» системы зажигания, потому, что обеспечивает создание в ней высокого напряжения. Эта деталь используется во всех современных системах зажигания: электронной, контактной и бесконтактной. Катушка зажигания, по своей сути, является трансформатором с 2-мя обмотками.
Данный преобразователь напряжения часто автолюбители в быту называют «бобина».
Следует отметить, что эта деталь автомобиля — довольно надежная конструкция, соответственно, выходит она из строя достаточно редко. К основным её неисправностям относятся:
- обрыв вторичной обмотки;
витковое замыкание катушек;
Наличие трещины прогара говорит о том, что крышка её пробита. Обрыв и витковое замыкание можно определить с помощью замера сопротивления катушек. В отличии от такой необходимости, как, например, «ремонт трамблера», пытаться ремонтировать катушку зажигания не стоит — нужно просто купить новую.
Видео:Замена катушки зажигания. Ваз 2112, 2110, Лада Приора, Лада Гранта.Скачать
Цена катушки зажигания для ВАЗ
Стоимость этой составляющей системы зажигания для автомобилей ВАЗ на сегодняшний день не большая. Б/у можно купить за 150?200 рублей. Цена новой «бобины» для автомобиля ВАЗ 2101 (Б-117 Ст.Оскол «6») — 450 рублей, для ВАЗ 2108 (027.3705 Ст.Оскол «6») — 490?500 рублей и более.
Хорошая новая катушка зажигания К100 2108-3706010 (на фото выше) для карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 (Лада Самара), 2110, 2111, 2112 стоит 650 рублей.
Цена модуля зажигания 042 ВАЗ 2110 СОАТЭ (фотография выше) в России — 1500 руб.
Видео:Модуль зажигания (катушка) ВАЗ 2110. Краткая проверка / диагностика. Сопротивление нового МЗ.Скачать
Снятие и замена катушки зажигания
В том случае, если на пластмассовой крышке этой детали наблюдаются трещины, сколы, следы вытекания масла или перегрева, то её обязательно нужно менять. Для снятия преобразователя низковольтного напряжения Вам понадобятся ключи на 8 и 10.
Порядок действий по выполнению замены катушки зажигания:
1. В первую очередь, следует заглушить двигатель машины и провод отсоединить от клеммы «–» аккумуляторной батареи.
2. После этого необходимо отсоединить центральный высоковольтный провод от «бобины».
3. Затем нужно отвернуть две гайки крепления ключом «на 8» и отсоединить от клемм катушки зажигания два провода.
4. На этом этапе требуется отвернуть ключом «на 10» одну гайку и ослабить затяжку второй гайки крепления детали к кронштейну.
5. После этого можно её снимать.
6. Замена катушки зажигания автомобиля ВАЗ на новую происходит в таком порядке, который является обратным снятию, притом, синий провод нужно подсоединить к клемме «Б», красный — к клемме «К».
Видео:Замена модуля зажигания ваз 2110/замена зажигания на десяткеСкачать
Проверка катушки зажигания ВАЗ
Нормативы параметров катушки при температуре окружающей среды, равной +25 °С, должны равняться нижеуказанным показателям. В том случае, если после проверки электрической детали её параметры не соответствуют нижеуказанным показателям, то устройство нужно заменить.
Порядок действий по проверке «бобины»:
1. Прежде всего, следует её снять с авто.
2. Если это невозможно, то можно провести проверку катушки зажигания, не снимая её с машины. Для этого после отсоединения провода от клеммы «–» аккумуляторной батареи, необходимо отсоединить преобразователь напряжения от клемм проводов (красного и синего), а также выдернуть центральный высоковольтный провод.
3. С целью проведения проверки сопротивления первичной обмотки катушки нужно подсоединить к низковольтным клеммам катушки омметр. При этом, сопротивление должно равняться у катушки 3122.3705 (0,43±0,04) Ом, а у 8352.12 — (0,42±0,05) Ом.
4. Для того, чтобы проверить сопротивления вторичной обмотки катушки, следует подсоединить омметр к низковольтной клемме «Б» и высоковольтной клемме преобразователя. Сопротивление у 3122.3705 должно равняться (4,08±0,40) кОм, а у катушки 8352.12 — (5,00±1,00) кОм.
5. Чтобы выполнить проверку сопротивления изоляции на «массу» нужно подсоединить омметр поочередно к каждой клемме и к корпусу катушки зажигания. Омметр во всех случаях должен показать сопротивление, которое превышает 50 МОм.
Видео про снятие и замену катушки зажигания автомобиля Opel Vectra:
Видео:От А до Я. Все о проверке катушек зажигания инжекторного двигателя ваз 2110,2114,приора, калина.Скачать
Замена катушки зажигания на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Где находится катушка зажигания?
Её местонахождение не очень то и удобное, особенно если с автомобиля не снята аккумуляторная батарея, а все почему? Да потому что она находится под аккумуляторной батареей, и подлезть к ней бывает немножко проблематично, особенно если человек крупного телосложения.
Примечание!
Если же вам всё таки мешает аккумуляторная батарея, то в таком случае просмотрите статью: «Замена аккумулятора», в ней подробно описывается как можно снять аккумулятор с машины!
Когда нужно менять катушку зажигания?
1. Сама по себе катушка зажигания может прожить очень долгую жизнь, но бывает в этой жизни как говорится всё! Поэтому ниже мы опишем несколько проблем, по которым можно понять, то что в негодность пришла катушка зажигания:
- Первая проблема которая может появиться у двигателя при выходе катушки из строя, это то что двигатель у автомобиля начинает ехать рывками.
- Далее у двигателя могут начать плавать обороты.
- А так же двигатель может неустойчиво работать на холостом ходу.
2. Теперь давайте разберём внешние повреждения, при которых катушку зажигания требуется заменить:
- Во-первых она подлежит замене, если на пластмассовой крышки катушки видны сквозные трещины.
- А так же если на ней появились сколы, и следы перегрева.
- И ко всему этому катушку зажигания требуется в обязательном порядке заменить, если на ней появились следы масла, которое из катушки вытекло в связи с её перегревом, или же в связи с её браком и другими вещами.
Видео:Признак неисправности модуля зажигания Ваз 2115- 2110, Лада.Скачать
Как заменить катушку зажигания на ВАЗ 2110-ВАЗ 2112?
Снятие:
1) Прежде чем приступить к работе, обязательно обесточьте аккумулятор, скинув для этого с него клему «-». (Как обесточить аккумуляторную батарею, читайте в статье: «Замена аккумулятора», в «первом» пункте).
2) Затем подобравшись к катушке зажигания, отсоедините от её центральной части, один единственный высоковольтный провод.
3) Далее с помощью гаечного ключа отверните две боковых гайки, которые удерживают кончики проводов, на боковой части катушки.
4) Следом когда гайки будут откручены, снимите оба боковых провода с катушки.
5) А в завершение операции отверните две боковых гайки, крепления самой катушки зажигания к кронштейну.
6) И после чего снимите катушку, с двигателя автомобиля.
Установка:
1) Взяв в руки новую катушку, установите её сперва на своё место, закрутив для этого две гайки которые её крепят.
2) После чего наденьте на боковые части катушки, два провода, и закрепите их удерживающими гайками.
Примечание!
При установке двух боковых проводов обратите своё внимание на маркировку, которая нанесена на боковые части катушки зажигания (см. фото ниже). Так вот эта маркировка обозначает, к какому выводу катушки нужно одевать тот или иной провод. К маркировки «Б» нужно подсоединить синий провод, а к маркировки «К» требуется подсоединять красный провод! (Обязательно прочтите пункт «Важно» в самом низу статьи)
3) Затем оденьте высоковольтный провод, на центральную часть катушки зажигания.
4) А следом установите клему «минус» на аккумулятор.
Важно!
На старых катушках зажигания ка правило вместо букв «Б» и «К», используются обозначения «-» и «+», что означает то же самое, но уже только в знаках. К знаку«-» нужно подсоединять синий провод, а к знаку «+» требуется подсоединение красного провода!
Видео:Как легко, найти неработающую катушку, зажигания на приоре.Скачать
Где находится катушка зажигания ваз 2110
Сегодня вышел из строя модуль зажигания 2112. Изучив вопрос цены, а цена — 1380 рублей, решил что мне это не нужно, тем более новые модули — лотерея 50/50. Прикинул бюджет сборки божьей искры и оценив ее преимущества (а это надежность и низкая стоимость ремонта), понял, что себестоимость ее равняется стоимости нового модуля зажигания. 2 коммутатора Астро по 260 рублей, 2 пучка проводов для коммутатора по 110р, 1 разъем катушки зажигания 2111 — 70р. Катушка 2111 у меня была. Итого 810р. С новой катушкой бюджет составил бы 1400. Схему подключения взял здесь — www.drive2.ru/cars/lada/2…/vazmaker48/journal/81951
За полчаса собрал проводку и пошел подключать. Завел с первого раза. К сожалению, через 10 минут работы сгорел один из коммутаторов. Скорее всего потому что не закрепил их на массу. Заменил коммутатор — прокатался вечер, все отлично работает.
В общем, если не грустить по поводу внезапно потраченной 1000 рублей, то я доволен результатом.
Думаю, что не стоит лишний раз рассказывать о том, что двигатели ВАЗ 2110, 2111 и 2112 бывают как 8-ми, так и 16-ти клапанными. В предыдущих статьях мы уже рассматривали процесс замены модуля на 8-кл. моторе. Сегодня же рассмотрим на примере другого силового агрегата — 16V.
С одной стороны это удобно, и если выйдет из строя одна из них, то не придется менять все.С другой стороны — более дорогое обслуживание при замене всех этих деталей сразу.
Выполнить замену своими силами довольно просто и для этого понадобится:
- головка торцевая на 10
- удлинитель
- трещоточная рукоятка
Видео:Признаки неисправности катушки зажиганияСкачать
Порядок проведения работы по демонтажу и установке катушек зажигания на 16 клапанном двигателе ВАЗ 2110 — 2112
Первым делом нам понадобится снять пластиковый кожух двигателя — черная накладка сверху. В результате чего получаем такую картину:

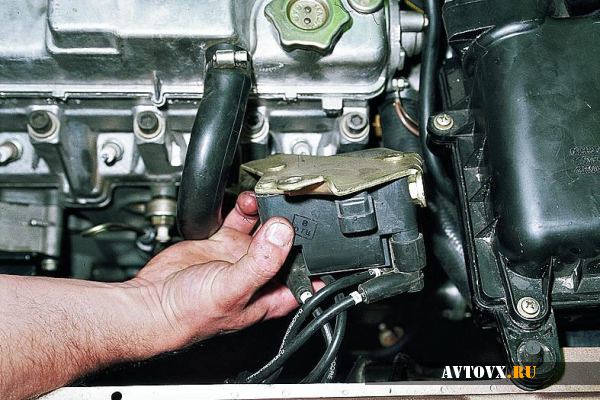

Где стрелками на фото выше показаны как раз-таки все катушки зажигания.
Далее нам необходимо отсоединить от каждой штекер с проводами питания. Для этого от надавливаем со средним усилием на фиксатор штекера, и в это время тянем на себя.
Далее берем головку с трещоткой и отворачиваем болт крепления катушки, как это показано на фотографии ниже:
Теперь берем за корпус катушки сверху и вынимаем ее, приложив немного усилий для того, чтобы сдернуть ее со свечи.
И вынимаем ее полностью из колодца:
Остальные меняются точно так же! Установка проходит в обратной последовательности. Стоит отметить, что цена на разные детали довольно сильно может отличаться. К примеру, данный элемент системы зажигания от фирмы Bosch может стоить до 2500 рублей за штуку. А вот если посмотреть на отечественные аналоги, к примеру, производства Автоваз, то купить катушку можно примерно за 900-1000 рублей. Выбор за вами.
Система управления мотором включает в себя широкий перечень разнообразных элементов, каждый из которых играет свою важную роль.
В некоторых ситуациях происходит исчезновение высокого напряжения на нескольких или даже на одном цилиндре. Причиной тому может послужить модуль зажигания на ВАЗ 2110, точнее его неисправность.
Следует отметить, что замена модуля зажигания у ВАЗ 2110 может не потребоваться . Сперва попробуйте отремонтировать его, продиагностировать и устранить неполадку.
Видео:99 водителей ДАЖЕ НЕ ДОГАДЫВАЮТСЯ,об это скрытой неисправности в системе зажигания авто,автолайфхакСкачать
Конструкция
Конструктивно модуль зажигания включает в себя два основных элемента:
- 2 катушки зажигания, которые генерируют высоковольтные импульсы, направляемые на свечи;
- Двухканальный коммутатор.
Причины выхода из строя могут быть разными, начиная от перебоев в работе мотора, заканчивая неожиданной остановкой силового агрегата. Обратите внимание на то, что лампочка «Проверьте двигатель» при этом не включается.
Видео:Как снять модуль зажигания. ВАЗ 2112.Скачать
Неисправности
Диагностика неполадки не станет для вас проблемой, если вы разбираетесь немного в электротехнике и умеете работать с таким устройством как мультиметр. Если нет, рекомендуем обратиться к специалистам. Профессиональная проверка модуля зажигания у ВАЗ 2110 при помощи мультиметра даст необходимый вам результат, позволит ответить на важные вопросы.
Не спешите с ремонтом, поскольку проблема может крыться вовсе не в этом элементе. Перед тем как проверить модуль зажигания на ВАЗ 2110, проконсультируйтесь с профессионалами, организуйте проверку своего авто. На это придется потратить время и деньги, но лучше пусть вы будете готовы к неприятностям.
Довольно часто в системе возникают кратковременные поломки, которые вскоре исчезают. Лампочка проверки двигателя их не фиксирует, но в контроллере они остаются, заносятся в его память. Если попробовать считать ошибки на контроллере тестером, он ничего не покажет, поскольку проблемы были, но сейчас они отсутствуют.
С признаками неисправности модуля зажигания ВАЗ 2110 мы уже ознакомились, а причинами подобных ситуаций могут быть загрязненные контакты, плохое крепление массы, электрические помехи и так далее.
Видео:Нет искры на инжекторном автомобиле ваз 2110, 2115, система зажигания. Как найти причину самомуСкачать
Ремонт
Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.
Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.
Демонтаж модуля
Выполнить процедуру достаточно просто.
- Отключите минусовой провод от аккумуляторной батареи.
- Снимите пластиковую крышку, которая закрывает двигатель.
- Снимите провода со свечей зажигания.
- Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
- Отключите разъем от модуля зажигания.
- С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
- Аккуратно снимите его, после чего можно приступать к дальнейшей работе.
Теперь переходим непосредственно к работе с модулем:

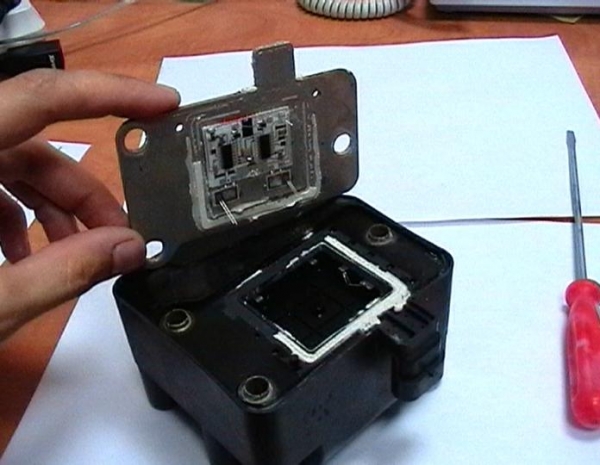

- Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
- Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
- Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
- Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
- Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
- Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
- Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
- Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
- Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
- Проверьте, работает ли модуль зажигания.
- Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
- По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.
Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда. Но проявите осторожность, действуйте аккуратно и последовательно. Особое внимание уделите процессу пайки.
Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.
Видео:КАК ВЫТАЩИТЬ КАТУШКУ ИЗ ДВИГАТЕЛЯ ЛАДА ПРИОРА, ЛАДА КАЛИНА, ВЕСТА, 2110, 2111, 2112Скачать
Немного о ценах
Мы уже отмечали, какой коммутатор и транзистор используется при ремонте модуля зажигания у десятки. Первый стоит примерно 3 доллара, а за второй придется отдать около 6 долларов.

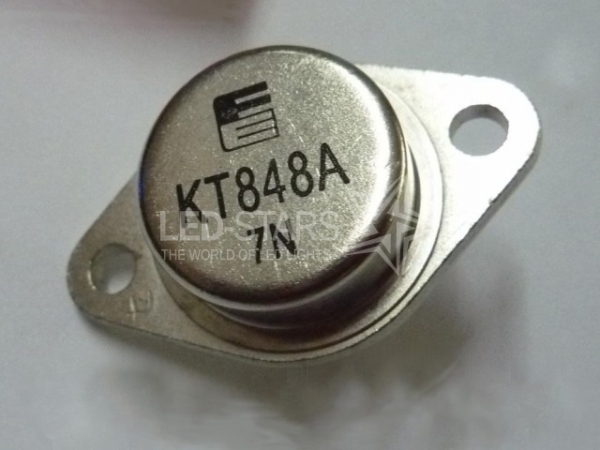

Некоторые умельцы используют отечественный аналог транзистора — модель КТ848А . Разумеется, он стоит дешевле. Но проблема его в более низком качестве и больших размерах, что несколько осложняет процесс ремонта.
Видео:Лада Гранта 2021г. Троит мотор. Ошибка P0363Скачать
Модуль зажигания ВАЗ
Видео:Единственная правильная проверка! Как проверить катушку зажигания ваз лада калина мультиметром?Скачать
Вступление
ВАЗ 2110 появился на свет еще в далеком 96-ом году. Первые модели выпускались с 8-ми клапанным карбюраторным двигателем. Далее на смену карбюратору пришел инжектор и даже 16-ти клапанный двигатель, который впервые устанавливался на ВАЗ 2112.
Соответственно с приходом инжекторной системы в автомобиле появилось множество различных электронных датчиков, таких как модуль зажигания.
В данной статье речь пойдет о модули зажигания на ВАЗ 2110-12, а именно о его симптомах неисправности, проверке, стоимости и замене своими руками.
Видео:Как заменить катушку зажигания ваз 2110-11-12. Калина, гранта приора.Скачать
Модуль зажигания
Как было сказано выше «десятка» имеет 4 типа двигателя 16-ти и 8-ми клапанный ДВС, а так же с объемом в 1,5 и 1,6 литра. Отсюда будет следовать и отличия модулей зажигания. В зависимости от установленного двигателя с определенным объемом будет устанавливаться свой модуль зажигания.
Отличия
Главными отличиями модулей будет являться размер и крепежные отверстия. В 1,5 литровом ДВС модуль зажигания имеет большие размеры в отличие от 1,6 литрового двигателя. Стоимость модулей зависит от производителей, но следует отметить, что МЗ от 1,5 литрового двигателя, всегда дороже 1,6 литрового.
16-ти клапанный МЗ
В 16-ти клапанном ДВС модуль зажигания устанавливается на клапанной крышке возле маслоналивной горловины.
8-ми клапанный МЗ
МЗ на 8-ми клапанном моторе устанавливается на передней части блока цилиндров между щупом и сапуном.
Видео:Замена катушек зажигания ВАЗ 2112 (2110, 2111)Скачать
Устройство
Модуль зажигания имеет общее строение вне зависимости от объема двигателя. Внутри коммутатора расположились две высоковольтные катушки и электронная схема с множеством ключей.
Катушки предназначены для коммутирования высокого напряжения и подачи его на свечу, для образования надежной искры в камере сгорания двигателя.
Модуль зажигания выдает искру в попарном режиме, то есть каждая из катушек, которая находятся внутри модуля, отвечает за образования искры на двух цилиндрах: первый-четвертый, второй-третий.
Видео:Как проверить катушку зажигания. На 16-ти клапаном моторе. ВАЗ 2112.Скачать
Признаки неисправности
По некоторым признакам можно определить, что виновником неправильно работающего ДВС является именно МЗ. Ниже приведен небольшой список симптомов свидетельствующих о выходе из строя МЗ.
Признаки:
- Отказ сразу двух цилиндров, а именно 1-4 или 2-3;
- Повышенный расход топлива;
- Детонация на холостом ходу;
- Двигатель не развивает мощность;
- Трудный запуск на горячий ДВС;
Данные признаки свидетельствуют о неисправностях системе зажигания. Так же эти признаки относятся и к другим возможным поломкам: свечи, провода и даже форсунки, но в первую очередь необходимо обратить внимание на МЗ.
Видео:НАДОЛГО! 💪 Модуль зажигания ВАЗ 2110 - 2115 ЛАЙФХАК! Решение проблемы НАВСЕГДАСкачать
Проверка модуля
После появления признаков похожих на выход из строя модуля зажигания его необходимо проверить, перед тем как покупать новый, так как стоимость его недешевая.
Есть три способа проверки: подмена, визуальный осмотр и мультиметр.
Подмена
Лучший и самый легкий способ проверки МЗ это установка другого заведомо исправного с другого точно такого же автомобиля. После чего станет сразу понятно, в чем дело и виноват ли МЗ в данной проблеме.
Визуальный осмотр
Необходимо осмотреть модуль на предмет сколов трещин и т.п. На нем не должно быть никаких повреждений. На контактной части не должно быть влаги или ржавчины.
Мультиметр
Проверка мультиметром осуществляется на результатах замеров напряжения и сопротивления. Это поможет выявить причину поломки модуля или цепи его управления.
Пошаговая проверка
- Снимаем колодку питания с модуля. На мультиметре выставляем предел измерения постоянного напряжения на 20В. Включаем зажигания на автомобиле и подключаем контакт мультиметра с одной стороны к питающей колодке (именно к разъему 15), а с другой стороны на корпус двигателя. Напряжение между 15 контактом и корпусом двигателя должно быть не менее 11-12В. В противном случае цепь питания МЗ неисправна, либо АКБ разряжен.
- Далее проверяется сопротивление на самом модуле зажигания ВАЗ 2110. Выставляем мультиметр на параметр измерения сопротивления, а именно 200 Ом. Подключаем щупы мультиметра к высоковольтным выводам МЗ: 1-4, 2-3. Сопротивления данных катушек, при исправном МЗ, должно быть в пределах 5 Ом.
- Затем проверяется сопротивления на входе МЗ. Один щуп мультиметра подключается к центральному контакту и замеряется сопротивления сначала на крайнем левом контакте, а затем на крайнем правом. Сопротивление должно быть в диапазоне 5 Ом.
Видео:Замена модуля зажигания Гранта, Калина 8 кл.Скачать
Стоимость и артикул
Ниже в таблице приведена стоимость модуля зажигания ВАЗ 2110 в зависимости от производителя, и объема двигателя ВАЗ.
Объем ДВС | Количество клапанов | Производитель | Артикул | Цена, (рублей) |
1,6 | 8 | АО «СОАТЭ» | 2111-3705010-03 | 905 |
1,5 | 8 | BOSCH | F000ZS0211 | 2600 |
1,5 | 16 | СтарВольт | 2112-3705010 | 1600 |
1,5 | 16 | Омега | 2112-3705010 | 1590 |
Видео:Модуль зажигания. Прозвон проводки.Скачать
Замена
Замена производится довольно просто и без особых усилий. Для замены понадобиться трещотка с удлинителем и с головкой на 10мм.
Процесс замены
- Снимаем минусовую клейму с АКБ, так как работы проводятся с электрооборудованием автомобиля. Это позволит избежать непреднамеренного короткого замыкания в сети автомобиля.
- Снимаем высоковольтные провода от МЗ и питающий разъем.
- Откручиваем гайки крепления МЗ и демонтируем его.
- Установка производится в обратной последовательности.
Обратите внимания на порядок подключения проводов. Не перепутайте их, в противном случае двигатель авто не запустится. Нумерация цилиндров начинается от механизма ГРМ слева направо. Подключайте провода, так как написано на МЗ.
Модуль зажигания ваз 2110 — проверка, замена и ремонт
Двигатели на автомобили этой марки в разные годы устанавливались различные. У одних автовладельцев стоят карбюраторные двигатели, а у других инжекторные. У двигателей разное количество клапанов и типы систем питания. Клапанов может быть восемь или шестнадцать. Моторы к ним собирали на основе старых двигателей 21083 и 21093.
Самым лучшим из них считается шестнадцатиклапанный ВАЗ 21124, объёмом 1,6 литра, с мощностью восемьдесят девять лошадиных сил.
Проверка модуля зажигания инжекторного ВАЗ 2110 8/16 клапанов
На десятке может стоять восьмиклапанный мотор 2111, объёмом полтора литра, или же мотор 21114, объёмом 1,6 литра. Разница между ними в модулях зажигания.
У модуля полуторалитрового двигателя артикул 2112-3705010, а модуль с объёмом тысяча шестьсот кубиков, имеет артикул 2111-3705010. Отличаются они и ценой. Если стоимость первого колеблется от полутора тысяч рублей до 2100, то стоимость второго дешевле примерно на пятьсот рублей.
Какой из них выбрать? Самые надёжные производятся в городе Старый Оскол.
Строение модуля
В его составе две катушки зажигания и два высоковольтных ключа-коммутатора. Катушки предназначены для создания высоковольтных импульсов.
По сути это простой трансформатор, у которого две обмотки: первичная, с напряжением индукции примерно пятьсот Вольт, и вторичная, с индуктивным напряжением как минимум в двадцать килоВольт. Помещено всё в один корпус с одним разъёмом для сигнальных проводов и четырьмя для высоковольтовых.
Принципиальная схема модуля ваз 2110
Работа модуля зажигания основана на «принципе холостой искры». Модуль способен раздавать искру попарно: в первый и четвёртый, второй и третий цилиндры при передаче импульсов с электронного блока управления.
Возможные неисправности
Прозвонить модуль зажигания ВАЗ-2110 можно самостоятельно.
Главная задача модуля — подача тока на свечи зажигания. Качественной искры достаточно для воспламенения рабочей смеси. Если искра отсутствует, то неизбежны проблемы с мотором в виде уменьшения мощности, увеличения расхода топлива, наличие провалов при ускорении, плавают обороты, двигатель во время запуска отказывается работать.
Признаки неисправности и проверка
При выходе из строя одной катушки перестают функционировать два цилиндра. Заметить это легко, поскольку двигатель лихорадит на холостых оборотах, затрудняется пуск, резко увеличивается расход бензина, теряется динамика.
Снимаем коннектор с модуля ваз 2110, не сильно отведя фиксатор и потянув за провод. Проверяем напряжение между выводом 15 и «массой» колодки. Схема проверки первичных обмоток Схема проверки вторичных обмоток Схема проверки модуля на КЗ
Необходимо убедиться в работоспособности свечей. Их выкручивают и проверяют искру по отдельности на каждой из свечей. На головку свечи надевается высоковольтный провод. Свеча кладётся таким образом, При котором соприкасаются резьбовая часть свечи и масса двигателя. Если при прокрутке двигателя стартером искра очень слабая или вообще отсутствует, то необходима её замена. При отсутствии результата необходимо проверить высоковольтные провода. Так исключаются из списка неисправностей свечи, колпачки и высоковольтные провода. Значит, пора перейти к проверке модуля зажигания. Каким образом это сделать?
Прежде всего, внимательно осматривается корпус, поверхность которого должна быть целой. Если обнаруживаются сколы, трещины или прогары, то модуль необходимо однозначно менять.
Если нестабильность искры замечена только на первом и четвёртом, или втором и третьем цилиндрах, то напрашивается вывод о повреждении какой-либо катушки.
Даже если это так, необходимо провести комплексную проверку.
Проверка модуля зажигания ВАЗ-2110 мультиметром 8 клапанов заключается в следующем:
- Коннектор с сигнальными проводами отключается от модуля.
- Затем он снимается с модуля. Фиксатор необходимо отвести в сторону и потянуть за провод.
- Включается зажигание, чтобы проверить напряжение на выводе центральной колодки управляющих проводов. При отсутствии напряжения при заряженном аккумуляторе, или при показателе, меньшем, чем номинальное, а это двенадцать Вольт, делается вывод о неисправности электронного блока управления.
- Снимаются высоковольтные провода, при этом необходимо открутить и снять боты крепления модуля.
- Проверяется сопротивление на первичных обмотках катушек. Мультиметр при этом устанавливается в режим замера сопротивления. При помощи прибора снимаются показания с крайнего правого и центрального вывода, потом проверяются крайний левый и центральный. Номинальное сопротивление должно быть около 0,5 Ом.
- Проверяются первичные обмотки. Сопротивление во вторичных обмотках замеряется между выводами первого и четвёртого, второго и третьего высоковольтных проводов. Номинальное сопротивление 5,4 килоОм. Если нашли несоответствие, значит, делается вывод о некорректности работы катушки.
- Проводится проверка модуля на наличие короткого замыкания. Один из щупов тестера устанавливается на центральный вывод, другой на металлический корпус. При отсутствии показаний короткого замыкания делается вывод о замыкании корпуса одной из катушек.
Ошибки
Сканер ошибок определяет неисправность модуля. Если коды ошибок Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004, это отсутствие искр. Значит дело или в самом модуле, или неисправны свечи, или высоковольтные провода, или же электронный блок управления.
Если код ошибки Р-0351, значит неисправна катушка первого-четвёртого цилиндров, при коде Р-0352 второго-третьего.
Такое сканирование о работоспособности модуля ещё ничего не говорит. Возможно проблема в свечах или пробитых высоковольтных проводах. Но если они были продиагностированы до проведения тестирования, то однозначно виноват модуль зажигания.
Здесь решение принимает владелец автомобиля. Только он может решить ремонтировать его самостоятельно, или покупать новый. Выбор второго варианта будет более простым и быстрым с гарантией бесперебойной работы системы зажигания.
Как разобрать модуль зажигания ваз 2110
Многие автовладельцы, сталкиваются с проблемой, когда автомобиль не заводится. Если вдруг обнаруживается, что на цилиндрах пропало высокое напряжение (либо только на одном, либо сразу на нескольких), или не загорелась контрольная лампа, нет искры, то двигатель работать не будет. Возможно, произошёл выход из строя модуля зажигания. Не всегда стоит торопиться в магазины для поиска нового.
Тем, кто владеет автомобилем ВАЗ-2110, предлагается альтернатива – проведение ремонта модуля зажигания самостоятельно. Главное, это обладание базовыми знаниями автоэлектрики и умение разбираться в схемах и контактах. Ещё неплохо уметь использовать в работе цифровой мультиметр.
Для того чтобы разобрать модуль зажигания, потребуется также осведомлённость о его составных частях. Это пара катушек зажигания, предназначенных для возбуждения высоковольтных импульсов, и двухканальный коммутатор.
В основном высокочастотные импульсы могут пропадать во 2-ом и 3-ем цилиндрах. Начинать придётся с демонтажа модуля зажигания. Отключаются высоковольтовые провода, затем снимается сам модуль зажигания ВАЗ-2110.
Раскручиваем болты Достаем плату Собираем датчик в обратном порядке
Суть ремонта заключается в следующем:
- Чтобы открыть алюминиевую пластину потребуется прямая отвёртка.
- Взглянув на внутренность модуля, может показаться, что всё очень сложно. Внимание нужно обратить на печатную плату, в качестве покрытия которой использован прозрачный силикон. Герметик удаляется. Для изготовления проводов, при помощи которых плата соединена с контактами разъёмов и катушек, используется слишком мягкий алюминий, поэтому они приходят в негодность. Такие провода отрываются и выбрасываются. А что поставить взамен?
- Понадобится компьютерная мышка, которую придётся разобрать. От неё нужны всего лишь многожильные провода.
- В схему модуля зажигания включены два коммутатора L497D1, которые изготавливает фирма «SGS-THOMSON» и два, достаточно мощных, транзистора. Контакты алюминиевые, поэтому для паяния потребуется специальный флюс для алюминия.
- Сначала провода припаиваются к самой плате. Коллекторы при изготовлении сверху покрываются специальным металлом, не поддающемся паянию. Поэтому, прежде чем припаять провода, налёт с металла снимается.
- Затем пластина кладётся на плиту и разогревается до ста восьмидесяти градусов, тепло при этом распределится по всей пластине. Это важно, чтобы при соприкосновении паяльника с пластиной тепло от него не рассеивалось.
- Теперь можно приступить непосредственно к припаиванию проводов к контактам модуля. Провода необходимо постараться сделать максимально короткой длины. Далее берётся лак (пойдёт и лак, которым красят ногти), и им для изоляции покрываются места спайки.
- Далее необходима проверка модуля зажигания. Он должен быть работоспособным. И последний штрих: внутреннюю поверхность обмазывают автогерметиком, после чего и завершается сборка. Провода должны располагаться свободно, не быть зажатыми.
Работа не такая сложная, посильна каждому, кто способен работать паяльником и обладать базовыми знаниями в области электроники.
Если же после ремонта выясняется, что причина неисправности была другая, то эту причину нужно найти, либо идти в магазин за новым модулем.
Проверяем модуль зажигания на инжекторной ВАЗ-2110 8 клапанов своими руками
На автомобиль ВАЗ-2110 в разное время устанавливали разные двигатели, как карбюраторные, так и инжекторные. Однако независимо от типа системы питания и количества клапанов (8 или 16), все моторы собраны на агрегатной базе старого двигателя 21083 и 21093. Самый прогрессивный из этих двигателей — 16-клапанный 1,6-литровый мотор ВАЗ 21124 мощностью 89 сил. Сегодня мы коснёмся модуля зажигания для 8-клапанных моторов 2111 и 21114 (1,6 л), проверим его работоспособность и подыщем подходящую замену вышедшему из строя модулю.
Версия модуля на 8-ми клапанной ВАЗ-2110
На десятку устанавливали два 8-клапанных мотора разного объёма — 1,5 (2111) и 1,6 л (21114). Модули зажигания у этих моторов разные.
- Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010,
- а мотор объёмом 1600 кубов оборудован модулем 2111-3705010.
Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.
Какой лучше?
Как самые надёжные модули зажигания, себя зарекомендовали устройства СОАТЭ производства г. Старый Оскол .
Строение модуля
Модуль состоит из двух катушек зажигания и двух высоковольтных ключей-коммутаторов.
Внутри модуля находятся плата с радиодеталями и залитые компаундом катушки зажигания.
Катушка генерирует импульс высокого напряжения, а представляет она собой простейший трансформатор с двумя обмотками, первичной (напряжение индукции около 500 В) и вторичной (напряжение индукции минимум 20 кВ). Все это собрано в едином корпусе, на котором расположен разъем сигнальных проводов (от блока управления двигателем) и четыре вывода для высоковольтных проводов.
Принципиальная схема модуля.
Модуль работает по принципу холостой искры — раздаёт искру попарно в 1-4 и 2-3 цилиндры согласно импульсам, передаваемым с ЭБУ.
Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками
Основная задача модуля — раздавать качественную искру, достаточную для воспламенения рабочей смеси.
Если этого не происходит, с мотором начинаются проблемы:
- падение мощности;
- высокий расход бензина;
- провалы при разгоне;
- нестабильные холостые обороты;
- отказ двигателя при запуске.
Признаки
- Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра . Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
- Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
- Если это ни к чему не привело, проверяем высоковольтные провода . Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.
Как проверить модуль зажигания?
- В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
- В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр .
Мультиметр для проверки модуля зажигания.
Порядок диагностики
Порядок диагностики может быть таким:
- Отключаем от модуля коннектор с сигнальными проводами.
Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.
Проверяем напряжение между выводом 15 и «массой» колодки.
Схема проверки первичных обмоток.
Схема проверки вторичных обмоток.
Схема проверки модуля на КЗ.
Ошибки
Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:
- Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
- Р-0351 — не работает катушка 1-4 цилиндров;
- Р-0352 — не работает катушка 2-3 цилиндров.
Показания сканера ещё не говорят о проблемах с самим модулем.
Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!
