Реле контроля зарядки ваз 2106

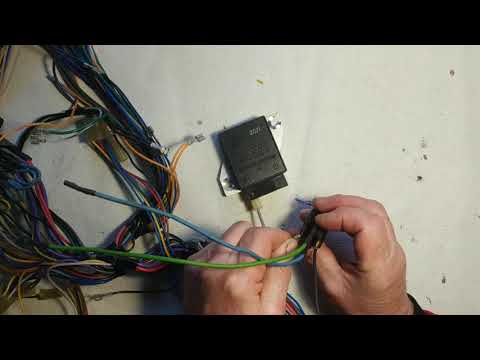

Видео:Реле Лампочки Генератора ВАЗСкачать

Реле Лампочки Генератора ВАЗ

Реле генератора ВАЗ 2106: как проверить реле зарядки

Реле контроля зарядки ваз 2106

В процессе эксплуатации автомобиля достаточно часто возникают проблемы с аккумулятором и генератором. Зачастую, АКБ может выходить из строя по причине недостаточно заряда. Эта проблема актуальна как для многих иномарок, особенно с пробегом, так и для различных отечественных авто (ВАЗ, ГАЗ, ЗАЗ и т.д.).

Для нормальной работы автомобильного аккумулятора необходимо, чтобы генератор заряжал АКБ во время работы двигателя, при этом не допускается как недозаряда, так и перезаряда аккумуляторной батареи. Далее мы рассмотрим проблемы с зарядом АКБ на примере ВАЗ 2106, реле зарядки на данной модели авто, а также как проверить реле регулятор ВАЗ самостоятельно.

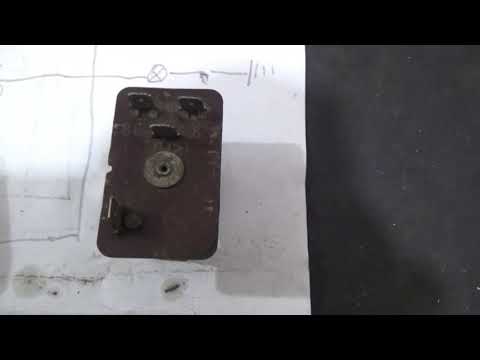

Видео:каким реле можно заменить реле контроля заряда РС702 на автомобилях ВАЗ2101-06Скачать

каким реле можно заменить реле контроля заряда РС702 на автомобилях ВАЗ2101-06

Реле зарядки на ВАЗ: назначение и признаки неисправности

Реле контроля зарядки ваз 2106

Итак, реле заряда аккумулятора или реле-регулятор генератора ВАЗ отвечает за то, чтобы аккумулятор автомобиля заряжался от генератора «правильно». Фактически, автомобильный генератор переменного тока имеет диодный мост (выпрямительный блок), чтобы преобразовать переменный ток в ток постоянный.

Без регулятора будут скачки напряжения, «просадки» и «подъемы» (например, 9В – 30В). Само собой, в этом случае многие энергопотребители просто сгорят, а с зарядом АКБ и самой батареей начнутся проблемы.

  • Если говорить о неисправностях, реле регулятор на ВАЗ и других авто не так часто выходит из строя, однако вероятность такой поломки исключать нельзя. Как правило, на выход из строя обычно указывает то, что АКБ перестает заряжаться, при этом генератор нормально работает. Однако это не все, так как есть другие симптомы и признаки поломки регулятора напряжения.

Зачастую если регулятор неисправен, напряжение на АКБ начинает отклоняться от нормы. В результате:

  1. аккумулятор не заряжается или заряжается не полностью (обычно причина в обрыве реле регулятора).
  2. аккумулятор кипит, что указывает на пробой реле регулятора и то, что ток заряда на АКБ выше нормы, батарея перезаряжена и кипит.

При этом как первый, так и второй случай является проблемой, нормально эксплуатировать авто не получится, быстро выходит из строя АКБ и т.д. На деле, если неисправно реле регулятор напряжения ВАЗ, проверка позволяет быстро определить причину.

Видео:ВАЗ 2101-06 подключение р702 на контрольную лампу(по просьбе трудящихся видео)Скачать

ВАЗ 2101-06 подключение р702 на контрольную лампу(по просьбе трудящихся видео)

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Реле контроля зарядки ваз 2106

Как правило, перед проверкой регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

  • Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Идем далее. При запуске ДВС вращается коленвал, от которого также приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя. Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.

В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.

На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания. Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.

Далее сердечник в обмотке втягивается внутрь, что приводит к размыканию контактов на внутренних резисторах одной группы и замыкании контактов на резисторах другой группы. Например, когда обороты не высокие, в регуляторе замкнутым остается только один резистор, тогда как при работе на высоких оборотах замкнуты три резистора, при этом сильно падает напряжение на обмотке возбуждения.

Видео:Что делать если пропала зарядка на автомобиле.Скачать

Что делать если пропала зарядка на автомобиле.

Как проверить реле-регулятор генератора своими руками

Реле контроля зарядки ваз 2106

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор вполне возможно в условиях обычного гаража. Для этого необходимо иметь обычный мультиметр со шкалой до 35 вольт, набор ключей и отверток.

  • Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.
  • Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка не горит изначально, причем как в первом, так и во втором случае, тогда реле нужно менять.

  • Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства. Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса). Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие. Далее ставится новый регулятор и выполняется обратная сборка.

  • Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у. Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода, делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем, при замене внутреннего регулятора генератора ВАЗ 2106 нужно быть предельно аккуратным, не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

Видео:как устранить перезаряд аккамулятора на автомобилеСкачать

как устранить перезаряд аккамулятора на автомобиле

Подведем итоги

Как видно, реле генератора ВАЗ или любого другого автомобиля является важным и ответственным устройством. При этом любые сбои в его работе приведут к тому, что АКБ автомобиля не будет заряжаться должным образом. При этом как низкий, так и высокий заряд аккумулятора быстро выведет батарею из строя.

Видео:ГЕНЕРАТОР 221 И РАБОТА РЕЛЕ 702 И ИНДИКАТОРНОЙ ЛАМПЫ РАБОТЫ ГЕНЕРАТОРАСкачать

ГЕНЕРАТОР 221 И РАБОТА РЕЛЕ 702 И ИНДИКАТОРНОЙ ЛАМПЫ РАБОТЫ ГЕНЕРАТОРА

Замена реле лампы заряда АКБ на ВАЗ 2101-ВАЗ 2106

Реле контроля зарядки ваз 2106

Добро пожаловать!
Реле лампы заряда АКБ – данное реле работает по следующему принципу, от генератора а именно от диодного моста который в нём находиться, подаётся ток в 12 вольт на реле, силы данного тока хватает для того чтобы разомкнуть два контакта которые внутри реле находятся, то есть на катушку которая располагается в реле от генератора (Когда машина заведена) идёт ток и внутри этой катушки ещё установлен сердечник, так вот этот сердечник притягивает к себе пластину и тем самым контакты размыкаются и лампа которая говорит о том что заряд АКБ мал, после этого не горит, но если контакты по каким либо причинам не будут размыкаться то лампа которая говорит о том что заряд АКБ мал, будет гореть постоянно, поэтому учтите это и первым делом заряжайте АКБ, а вторым уже на реле обратите своё внимание.

Примечание!
Для того чтобы произвести замену данного реле, вам нужна будет только лишь одна отвёртка!

Краткое содержание:

Где находиться реле лампы заряда АКБ?
Он располагается в правой части автомобиля если смотреть по ходу её движения, данное реле на самом деле очень легко найти, главное не перепутать потому что рядом с ним ещё несколько реле установлено, в общём отройте капот у автомобиля и на правой передней части к кузову закреплено это самое реле которое носит индекс «РС-702» (Оно указано красной стрелкой), над этим реле располагается вырез в кузове на этот вырез ещё синяя стрелка направлена, так с расположением разобрались ещё пару слов скажем, на счёт индекса мы уточнили специально потому что не известно какие надписи останутся на реле которые установлены на старых автомобиля, может их вообще у вас по сути и не быть, но если у вас установлено реле с какими то другими надписями (Другая маркировка) и вы проездили на нём достаточно больше количество времени и он вас ещё не подводил (Всегда показывал когда заряда АКБ не хватает), то ставьте именно это же реле а не какое либо другое.

Реле контроля зарядки ваз 2106

Когда нужно менять реле лампы заряда АКБ?
На счёт лампы мы бы хотели с вам ещё поговорить, есть люди которые не знают обо всех приборах которые присутствуют в автомобиле, со временем человек же начинает понимать после того как он изучит свою машину, но по началу многого непонятно, поэтому ниже на примере панели приборов автомобиля ВАЗ 2106 мы указали стрелкой на ту самую лампу которая оповещает в тот момент когда зарядки у АКБ не хватает и его нужно под зарядить, первым же делом соответственно заряжайте, потом проверяйте реле (Есть некоторые люди которые на реле и на предохранители никогда не смотрят, а идут в автомагазин и сразу же покупают новый аккумулятор, так делать не нужно, особенно если у вас аккумулятор относительно новый), если же все приборы у вас на панели потухли то предохранитель соответствующий на них смотрите, если он перегорел то в таком случае заменяйте его на новый.

Реле контроля зарядки ваз 2106

Примечание!
При выходе из строя этого реле, как вы уже поняли основная неисправность это гореть лампа заряда АКБ которая на фото выше стрелкой указана будет, а гореть она будет потому что контакты между собой будут соединены и не смогут разъединиться, или какой либо проводок может с реле у вас соскочил, тоже их проверьте!

Видео:РЕЛЕ ваз 2106. ОБОЗНАЧЕНИЯСкачать

РЕЛЕ ваз 2106. ОБОЗНАЧЕНИЯ

Как заменить реле лампы заряда аккумуляторной батареи на ВАЗ 2101-ВАЗ 2106?

Снятие:
В реле снятия нет ничего сложного, видите на фото ниже красными стрелками винты указаны, вот их выверните и под одним винтом ещё проводок находиться, его тоже аккуратно отсоедините после того как винты будут вывернуты и по необходимости, от ржавчины или же ещё от чего либо зачистите его аккуратно шкуркой, так же синими стрелками указаны провода которые подсоединяются к реле, самое главное запомните раз и на всегда, перед тем как начать отсоединять провода промаркируйте какой куда подходит при помощи маркера, или же всё на телефон снимите и в обратной последовательности каждый провод на своё место подсоедините, а иначе реле просто работать не будет и лампа постоянно у вас будет гореть.

Реле контроля зарядки ваз 2106

Установка:
Вся установка в обратном порядке происходит, кстати если провода у вас отсоединились довольно легко, то сдвиньте резиновые наконечники вдоль их и подожмите сами клеммы немного плоскогубцами, чтобы провода лучше держались.

Дополнительный видео-ролик:
Если хотите узнать как разобрать это реле и как его проверить на исправность, тогда просмотрите видео-ролик который расположен ниже:

Видео:Как подключить регулятор (реле) зарядки ВАЗСкачать

Как подключить регулятор (реле) зарядки ВАЗ

Разбираемся в электрической схеме реле зарядки аккумулятора ВАЗ 2106

Электрическое реле зарядки ВАЗ 2106 является своеобразным «тумблером-переключателем», который регулирует процесс замыкания и размыкания отдельных участков электрических цепей системы электрооборудования автомобиля при требуемых входных параметрах изделия. Такое реле зарядки аккумулятора способно коммутировать нагрузочную энергию системы, если электрические машины из состава электрооборудования транспортного средства показывают высокое токопотребление.

Видео:Ваз 2106 перезаряд акамулятора, трещит 702 релеСкачать

Ваз 2106 перезаряд акамулятора, трещит 702 реле

Устройство электрического реле

Автомобильное реле зарядки, фото которой можно найти на нашем интернет-портале, в своем составе содержит следующие элементы:

  1. Электромагнитное устройство – состоит из катушки с металлическим сердечником, проявляющим магнитные свойства, и провода определенного сечения, играющего роль обмотки.
  2. Якорный элемент – представляет собой изделие из особенной пластинки, которая направляет контакты на нужное действие, в зависимости от импульса, полученного с катушки электромагнитного типа.
  3. Позиционный переключатель – совмещает в себе функции переключения, размыкания и , замыкания контактов.

Реле контроля зарядки ваз 2106

При подаче напряжения через электромагнитную обмотку катушки создается электрическое поле, которое притягивает якорный элемент к сердечнику, и толкатель под действием тока катушки перемешает якорный элемент, тем самым осуществляя переключение контактов реле зарядки «шестерки», цена которого достаточно приемлема для российских автолюбителей. Корректное подключение реле зарядки можно посмотреть на изображении ниже

Реле контроля зарядки ваз 2106

Существуют 2 основных вида реле регуляторов зарядки, использующихся на «шестерках». К ним относятся:

  1. Автомобильное реле-регулятор зарядки ВАЗ 2106 неконтактного типа, имеющий номенклатурный номер 121.3702. Это относительно новое электронное устройство, применяемое для комплектации энергооборудования «шестерки». Основным преимуществом этого устройства является его полная авторегуляция.
  2. Изделие под индексом РР-380 с теми же функциями, устанавливается на «шестерку» с начала ее выхода с конвейера. Выпуск детали в настоящее время прекращен.

Эти реле зарядки взаимозаменяемы, и, что весьма удобно, без последующих доработок и регулировок схемы зарядки ВАЗ 2106, которая представлена ниже

Реле контроля зарядки ваз 2106

Принципиальная схема зарядки ВАЗ 2106 в своем составе имеет реле лампы зарядки (РС-702), которое служит для получения сигналов от лампы-индикатора на приборном щитке, которая показывает, поступает ли ток заряда на обмотки генераторного устройства и свидетельствует о его функциональности. Такое реле лампы зарядки размещается на правом подкрылке в моторном отсеке.

Для проверки функционала реле-регулятора зарядки ВАЗ 2106 требуется включить зажигание, завести мотор и добиться необходимого количества оборотов (2500-3000 об./мин) силовой установки. Далее следует выключить все автомобильные электропотребители (кроме зажигания), и произвести замеры разности потенциалов на выходных контактах изделия. Напряжение на концах должно составлять 14,2 Вольт.

Если при корректном подключении реле зарядки наблюдается проблема с его функциональностью, то следует провести ремонт данного прибора. Для этого надо обладать определенными навыками в электротехнике и умением пользоваться ампервольтметром и иными приборами измерения и, возможно, паяльником. В противном случае, необходимо провести замену данного элемента системы электрооборудования автомобиля, приобрести который можно в специализированном магазине автомобильных запасных частей и деталей. У такого реле зарядки цена относительно небольшая, по крайней мере, вполне сопоставимая с другими компонентами системы энергоснабжения транспортного средства.

Видео:Как работает контрольная лампа генератора на классике и современных генераторахСкачать

Как работает контрольная лампа генератора на классике и современных генераторах

Замена реле контрольной лампы зарядки АКБ

Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

  1. Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.
  2. Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.
  3. Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

Реле контроля зарядки ваз 2106

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Видео:Ремонт реле РС702 лампы заряда АКБ ВАЗ 2101-2103, 2106Скачать

Ремонт реле РС702 лампы заряда АКБ ВАЗ 2101-2103, 2106

Самостоятельно проверяем реле-регулятор напряжения на ВАЗ 2106

Если аккумуляторная батарея на ВАЗ 2106 вдруг перестала заряжаться, а генератор исправно работает, вероятно, причина в поломке реле-регулятора. Это маленькое устройство кажется чем-то незначительным. Но оно способно стать источником серьёзной головной боли для начинающего водителя. А между тем, неприятностей с регулятором можно избежать, если вовремя провести проверку этого устройства. Можно ли это сделать самостоятельно? Разумеется! Разберёмся, как это делается.

Видео:ВАЗ-2106, Аккумулятор не заряжается, Реле регулятор автомобиля (шоколадка), Ремонт автомобиляСкачать

ВАЗ-2106, Аккумулятор не заряжается, Реле регулятор автомобиля (шоколадка), Ремонт автомобиля

Назначение реле-регулятора напряжения на ВАЗ 2106

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Реле контроля зарядки ваз 2106

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Реле контроля зарядки ваз 2106

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Принцип работы реле-регулятора

Когда водитель запускает мотор ВАЗ 2106, вращаться начинает не только коленвал в двигателе, но и ротор в генераторе. Если скорость вращения ротора и коленвала не превышает отметку в 2 тыс. оборотов в минуту, то напряжение на выходах генератора не превышает 13 вольт. Регулятор при таком напряжении не включается, а ток идёт прямо на обмотку возбуждения. Но если скорость вращения коленвала и ротора возрастает, регулятор автоматически включается.

Реле контроля зарядки ваз 2106

Обмотка, которая подключена к щёткам генератора, мгновенно реагирует на повышение оборотов коленвала и намагничивается. Сердечник, находящийся в ней, втягивается внутрь, после чего происходит размыкание контактов на одних внутренних резисторах, и замыкание контактов на других. К примеру, когда двигатель работает на малых оборотах, в регуляторе задействован лишь один резистор. При выходе двигателя на максимальные обороты включается уже три резистора, а напряжение на обмотке возбуждения резко падает.

Видео:Проверить регулятор напряженияСкачать

Проверить регулятор напряжения

Признаки поломки регулятора напряжения

Когда регулятор напряжения выходит из строя, он перестаёт удерживать напряжение, подаваемое на аккумулятор, в требуемых рамках. В результате возникают следующие неполадки:

  • аккумуляторная батарея не заряжается полностью. Причём картина наблюдается даже тогда, когда аккумулятор совсем новый. Это говорит об обрыве реле-регулятора;
  • аккумулятор закипает. Это другая неполадка, говорящая о пробое реле-регулятора. Когда случается пробой, ток, подаваемый на аккумулятор, может в несколько раз превысить нормальное значение. Это приводит к перезарядке аккумулятора и к его закипанию.

Как в первом, так и во втором случае автовладелец должен провести проверку регулятора, и в случае выявления поломки заменить его.

Видео:Как подсоединить и проверить реле РС 702 СССР. Запчасти. Автоэлектрика СССР.Скачать

Как подсоединить и проверить реле РС 702 СССР. Запчасти. Автоэлектрика СССР.

Проверка и замена реле-регулятора напряжения ВАЗ 2107

Проверить реле-регулятор можно и в условиях гаража, однако для этого потребуется несколько инструментов. Вот они:

  • мультиметр бытовой (уровень точности устройства должен быть не ниже 1, а шкала должна быть до 35 вольт);
  • ключ рожковый на 10;
  • отвёртка плоская.

Простой вариант проверки регулятора

Первым делом реле-регулятор необходимо снять с автомобиля. Сделать это не составит труда, он крепится всего на двух болтах. Кроме того, при проверке придётся активно использовать аккумулятор, так что он должен быть полностью заряжен.

  1. Двигатель автомобиля заводится, фары включаются, после чего мотор работает на холостом ходу в течение 15 минут (скорость вращения коленвала при этом не должна превышать 2 тыс. оборотов в минуту);
  2. Капот автомобиля открывается, с помощью мультиметра замеряется напряжение между клеммами аккумуляторной батареи. Оно не должно превышать 14 вольт, и не должно быть ниже 12 вольт.

Реле контроля зарядки ваз 2106

Сложный вариант проверки регулятора

Этот вариант используется в тех случаях, когда поломку регулятора при проверке простым способом установить не удаётся (например, в ситуациях, когда напряжение между клеммами аккумулятора составляет не 12 вольт и выше, а 11.7 – 11.9 вольта). В этом случае регулятор придётся снимать и «прозванивать» его с помощью мультиметра и обычной лампочки на 12 вольт.

    Регулятор ВАЗ 2106 имеет два выхода, которые обознаются как «Б» и «В». На эти контакты подаётся питание с аккумулятора. Существует ещё два контакта, которые идут к щёткам генератора. К этим контактам подключается лампа так, как это показано на рисунке ниже.

Реле контроля зарядки ваз 2106

Видео: проверка реле-регулятора на классике

Последовательность замены вышедшего из строя реле-регулятора

Перед началом работы необходимо определиться с тем, какого типа регулятор установлен на ВАЗ 2106: старый внешний, или новый внутренний. Если речь идёт об устаревшем внешнем регуляторе, то извлечь его не составит труда, так как он закреплён на арке левого переднего колеса.

Реле контроля зарядки ваз 2106

Если же на ВАЗ 2106 установлен внутренний регулятор (что вероятнее всего), то перед его извлечением придётся снять с машины воздушный фильтр, поскольку он мешает добраться до генератора.

Реле контроля зарядки ваз 2106

  1. На внешнем реле рожковым ключом откручиваются два болта, удерживающие устройство на левой колёсной арке.
  2. После этого все провода отсоединяются вручную, регулятор извлекается из подкапотного пространства и заменяется новым.

Реле контроля зарядки ваз 2106

Реле контроля зарядки ваз 2106

Реле контроля зарядки ваз 2106

Есть пара важных моментов, не упомянуть о которых нельзя. Прежде всего, проблема с наружными регуляторами для ВАЗ 2106. Это очень старые детали, которые давным-давно сняты с производства. Как следствие, их практически невозможно найти в продаже. Иногда автовладельцу ничего не остаётся, как покупать внешний регулятор с рук, воспользовавшись объявлением в интернете. Разумеется, о качестве и о реальном сроке службы такой детали автовладельцу остаётся лишь догадываться. Второй момент касается извлечения внутренних регуляторов из корпуса генератора. По каким-то неведомым причинам провода, подключённые к регулятору со стороны генератора, очень хрупкие. Чаще всего они ломаются «под корень», то есть прямо у контактной колодки. Устранить эту проблему не так-то просто: придётся ножом разрезать колодку, перепаивать сломанные провода, изолировать места припоя, а затем склеивать пластмассовую колодку универсальным клеем. Это очень кропотливая работа. Поэтому при извлечении внутреннего регулятора из генератора ВАЗ 2106 следует проявлять крайнюю осторожность, особенно если ремонтом приходится заниматься на сильном морозе.

Итак, для того, чтобы проверить и поменять сгоревший регулятор напряжения автовладельцу не потребуются специальные навыки. Всё, что ему нужно — умение пользоваться гаечным ключом и отвёрткой. И элементарные представления о работе мультиметра. Если всё это есть, то с заменой регулятора проблем не возникнет даже у начинающего автолюбителя. Главное, точно следовать изложенным выше рекомендациям.

Видео:Как подключить регулятор (реле) зарядки ВАЗ2106Скачать

Как подключить регулятор (реле) зарядки ВАЗ2106

Характеристика реле зарядки для «шестерки» ВАЗ-2106, возможные неисправности

Реле контроля зарядки ваз 2106Реле на автомобиле ВАЗ-2106 – это прибор, служащий выключателем. Его основная цель – размыкание и замыкание определенных участков электрической цепи в момент достижения конкретных показателей неэлектрических и электрических величин.

Данный прибор играет роль коммутатора тока нагрузки для исполнителя, к примеру, генератора, стартера, вентилятора либо другого потребителя, потребляющего большое количество энергии.

Электрическое реле зарядки для ВАЗ-2106 устроено таким образом:

  • электрический магнит – провод, намотанный на катушку, имеющую металлический сердечник;
  • якорь – некая пластина. Ее роль – управление контактами;
  • переключатель (замыкающий либо размыкающий определенную группу контактов).

В момент появления электрического тока в обмотке электромагнита появляется магнитное электрическое поле. Сила появившегося магнитного поля прижимает к сердечнику якорь. В свою очередь, при помощи специальных толкателей якорь сдвигает контакты, тем самым замыкая либо размыкая их.

На автомобилях ВАЗ-2106 применяются два основных вида реле-регуляторов напряжения (реле зарядки).

  1. Реле-регулятор 121.3702. Прибор нового образца. Данное реле широко используется в наше время, так как не требует дополнительных настроек и регулировок.
  2. Электрорегулятор магнитного типа с маркировкой РР-380. Устаревший образец прибора, изготовление которого на настоящий момент остановлено. Данная деталь больше не используется на автомобилях ВАЗ-2106.

Возможность замены реле напряжения предусмотрена таким образом, что необходимость в доработках в автомобиле ВАЗ-2106 отсутствует. Это говорит о том, что вмешиваться в систему зарядки автомобиля не потребуется.

Перед заменой реле зарядки старого образца следует проверить новое на работоспособность. Для этого заводим автомобиль ВАЗ-2106. Обороты двигателя должны составлять 2 500-3 000. После этого отключаем все приборы, которые могут использовать электричество (зажигание остается включенным). При помощи тестера измеряем напряжение на клеммах аккумуляторной батареи. Оно должно быть приближено к 14 В.

Видео:ДОПОЛНИТЕЛЬНОЕ РЕЛЕ ДЛЯ РЕЛЕ РЕГУЛЯТОРА И ЛАМПОЧКА В ЗАМЕН НЕИСПРАВНОГО РЕЛЕ КАК ВРЕМЕННАЯ ЗАМЕНАСкачать

ДОПОЛНИТЕЛЬНОЕ РЕЛЕ ДЛЯ РЕЛЕ РЕГУЛЯТОРА И ЛАМПОЧКА В ЗАМЕН НЕИСПРАВНОГО РЕЛЕ  КАК ВРЕМЕННАЯ ЗАМЕНА

Диагностируем неисправности реле зарядки

  1. Реле контроля зарядки ваз 2106Изношенные щетки генератора. Если длина щеток генератора автомобиля ВАЗ-2106 стает недостаточной, может пропасть заряд. При диагностировании неисправности в первую очередь следует тщательно проверить состояние щеток в генераторе. Их длина не должна быть меньше 12 миллиметров. Если она не вписывается в минимальные требования, тогда их необходимо заменить.
  2. Не работает диодный мост генератора. Выход из строя одного либо нескольких элементов блока выпрямителя может быть причиной неисправности зарядки. Следует при помощи тестера проверить исправность всех диодов.
  3. Предохранители. При отсутствии зарядного тока в автомобиле ВАЗ-2106 стоит проверить плавкие предохранители. Если обнаружен сгоревший, его следует заменить.
  4. Генераторный ремень и его натяжка. Генераторный ремень выполнен в форме клина, поэтому его распирает между щеками в шкиве. При износе шкива генераторный ремень может проскальзывать в щеках. Из-за этого иногда проявляются проблемы с зарядкой. В таком случае незамедлительно необходимо поменять шкив и ремень генератора.
  5. Клеммы аккумуляторной батареи. Если на аккумуляторной батарее есть окисление клемм, это может препятствовать заряду батареи. В данном случае следует почистить клеммы содой, растворенной в воде. Такое средство способно снять налет. После полной очистки клемм от окисления следует хорошо протереть их сухой тряпкой, после чего смазать густой смазкой.

📸 Видео

Как проверить реле заряда (ИРН) ВАЗ 2101,02,03,04,06,07,011.Скачать

Как проверить реле заряда (ИРН) ВАЗ 2101,02,03,04,06,07,011.

Лампа заряда аккумулятора ВАЗ 2101-06 не работает.Скачать

Лампа заряда аккумулятора ВАЗ 2101-06 не работает.

Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найтиСкачать

Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найти

Горит лампа зарядки аккумулятора.Скачать

Горит лампа зарядки аккумулятора.
Поделиться или сохранить к себе:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности.
