Не работает генератор ваз 2106 причины

Видео:Что делать если пропала зарядка на автомобиле.Скачать

Что делать если пропала зарядка на автомобиле.

Не работает генератор ваз 2106 причины

Не работает генератор ваз 2106 причиныНе работает генератор ваз 2106 причины

Не работает генератор ваз 2106 причиныНе работает генератор ваз 2106 причины

Не работает генератор ваз 2106 причиныНе работает генератор ваз 2106 причины

Не работает генератор ваз 2106 причиныНе работает генератор ваз 2106 причины

Не работает генератор ваз 2106 причиныНе работает генератор ваз 2106 причины

Не работает генератор ваз 2106 причиныНе работает генератор ваз 2106 причины

Не работает генератор ваз 2106 причиныНе работает генератор ваз 2106 причины

Не работает генератор ваз 2106 причины

Не работает генератор ваз 2106 причины

Не работает генератор ваз 2106 причиныскачать фото на мобильник
Не работает генератор ваз 2106 причины

Видео:Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найтиСкачать

Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найти

возможные неисправности генератора на автомобиле ВАЗ 2106, их причины и способы устранения

Причина неисправностиСпособ устранения неисправности
Контрольная лампа горит или периодически загорается при движении автомобиля ваз 2106
Проскальзывание ремня привода генератора

Обрыв в соединении между штекером «85» реле контрольной лампы заряда и центром «звезды» генератора

Разрегулировано или повреждено реле контрольной лампы заряда аккумулятора

Обрыв в цепи питания обмотки возбуждения

Разрегулирован или поврежден регулятор напряжения

Износ или зависание щеток генератора; окисление контактных колец

Обрыв или короткое замыкание на «массу» обмотки возбуждения генератора

Короткое замыкание одного или нескольких положительных диодов генератора

Обрыв в одном или нескольких диодах генератора

Обрыв в соединении между штекерами «86» и «87» реле контрольной лампы заряда

Обрыв или межвитковое замыкание в обмотке статора

Отрегулируйте натяжение ремня генератора

Проверьте и восстановите соединение

Проверьте реле, отрегулируйте или замените его

Зачистите контакты, отрегулируйте или замените регулятор напряжения

Замените щеткодержатель со щетками; протрите кольца тряпкой, смоченной в бензине

Присоедините выводы обмотки к контактным кольцам или замените ротор

Замените радиатор с положительными диодами

Замените выпрямительный блок генератора

Замените статор генератора

Контрольная лампа не загорается при включении зажиганияПерегорела нить накала

Разрегулировано или повреждено реле контрольной лампы заряда аккумулятора

Обрыв в соединении между штекером «87» реле контрольной лампы заряда и штекером «1» блока предохранителей

Короткое замыкание одного или нескольких отрицательных диодов генератора

Замыкание обмотки статора на «массу»

Замените лампу

Зачистите контакты, отрегулируйте или замените реле

Замените выпрямительный блок генератора

Замените статор генератора

Генератор работает, аккумуляторная батарея заряжается слабоСлабое натяжение ремня генератора: проскальзывание при большой частоте вращения и работе генератора под нагрузкой

Ослаблено крепление наконечников проводов на генераторе и аккумуляторной батарее; окислены выводы аккумуляторной батареи; повреждены провода

Неисправна аккумуляторная батарея

Разрегулирован или поврежден регулятор напряжения

Отрегулируйте натяжение ремня генератора

Очистите выводы аккумуляторной батареи от окислов, затяните зажимы, замените поврежденные провода

Замените аккумуляторной батарею

Зачистите контакты, отрегулируйте или замените регулятор напряжения

Аккумуляторная батарея перезаряжаетсяПлохой контакт между «массой» и корпусом регулятора напряжения

Разрегулирован или поврежден регулятор напряжения

Неисправна аккумуляторная батарея

Восстановите контакт

Отрегулируйте или замените регулятор напряжения

Замените аккумуляторную батарею

Повышенная шумность генератораОслаблена гайка шкива генератора

Повреждены подшипники генератора

Межвитковое замыкание обмотки статора (вой генератора)

8.1.4.1. Неисправности генератора

ОБЩИЕ СВЕДЕНИЯ

Когда контрольная лампа не гаснет при нормальной работе двигателя, неисправность, скорее всего – в самом генераторе. Правда короткое замыкание на участке цепи между контрольной лампой и генератором дает тот же результат.

Также проверьте с помощью индикатора наличие напряжения на большом разъеме генератора. Здесь оно должно быть всегда – если его нет, то проверьте подсоединение генератора к аккумуляторной батарее. Если регулятор напряжения на вашем автомобиле расположен отдельно от генератора, то он тоже может быть неисправен. В этом случае лучше снять генератор и регулятор напряжения и обратиться к автоэлектрику.

Простейшая проверка тока нагрузки генератора производится так: включаются габаритные огни автомобиля и запускается двигатель. Если при работающем двигателе огни не начинают гореть ярче, то это лучшее доказательство того, что генератор не отдает ток. Если у вас есть вольтметр, подсоедините его к клеммам аккумуляторной батареи и запустите двигатель. На повышенных оборотах холостого хода генератор должен вырабатывать ток, а вольтметр – показывать около 14 В. Показания отличаются больше чем на 1 В? Неисправен либо генератор, либо регулятор напряжения.

Во многих случаях постоянное горение контрольной лампочки сигнализирует о неисправности генератора, но неполадки возможны и в другом месте, а генератор, как это ни парадоксально, в это время может быть исправен.

И все-таки для большинства автовладельцев контрольная лампочка – единственный показатель исправности генератора. Наиболее часто встречающиеся причины ненормального функционирования контрольной лампы заряда и типичные ситуации приведены в таблице. Например, строка «Контрольная лампа не загорается» подразумевает, что зажигание уже должно быть включено, и в то же время это не означает, что двигатель должен быть запущен. Неисправности генератора приведены в порядке возрастания вероятности их возникновения. Неисправности, выделенные курсивом, не имеют непосредственного отношения к генератору. Ниже дана таблица, поясняющая, к чему могут привести некоторые из вышеупомянутых неполадок.

Типичные неисправности, отражаемые контрольной лампой заряда

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Не работает генератор ваз 2106 причины
Схема блока предохранителей автомобиля ВАЗ 2106. Предохранители F9 и F10 могут оказывать влияние на зарядку аккумулятора и на лампу зарядки аккумулятора в автомобиле ВАЗ 2106.

Помимо этого при кажущейся исправности предохранителей (плавкая вставка не перегорела) предохранитель может быть неисправен. Дело в том, что несмотря на то, что вставка не перегорела, предохранитель тем не менее неисправен. От долгого срока эксплуатации перетираются вершины предохранителей на входе их в гнезда. Это можно определить визуально. Для этого предохранитель вынимается из своих гнезд и осматривается верхняя и нижняя части предохранителя являющиеся продолжением плавкой вставки. Визуально будет сразу видно протертый край предохранителя виде круга, как след от гнезда, куда он вставляется. Такие предохранители заменяются, и вновь проверяется зарядка.

Если после замены предохранителей по — прежнему на ВАЗ 2106 нет зарядки аккумулятора, то следует продолжить поиск неисправности.

Далее нужно проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает попросту проскальзывать, что также будет способствовать неполному заряду батареи или же зарядка будет полностью отсутствовать. Проверить это можно визуально посмотрев на внутреннюю часть шкива. Если она блестит, то значит, ремень проскальзывает и именно он отполировал внутреннюю часть шкива.

Такой шкив подлежит замене вкупе с ремнем привода.

Следующей причиной, почему может отсутствовать зарядка батареи, это плохой контакт на клеммах аккумулятора, либо их окисление. Ненадежный контакт подтягивается, а окислившиеся клеммы нужно обработать раствором соды с водой. Сода нейтрализует окисел после чего клемму нужно промыть водой и хорошо протереть. Для гарантии остатки окисла удаляются мелкой шкуркой. Затем клемму необходимо смазать, например смазкой Литол 24. Подобную операцию нужно проделать и с самими клеммами. Не нужно зачищать клеммы шкуркой или скрести их ножом. Они очень податливы, так как отлиты из свинца и три-четыре такие процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит и не будет их надежного контакта. Доверьте этот вопрос соде и она прекрасно очистит клеммы от окисла.

На окисление стоит проверить и места контактов клемм на генераторе, которые также нужно освободить от окисла.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке. Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Видео:Причина отсутствия заряда АКБ на ВАЗ 2106. (#AvtoservisNikitin)Скачать

Причина отсутствия заряда АКБ на ВАЗ 2106. (#AvtoservisNikitin)

Возможные неисправности генератора ВАЗ 2106

Если при проверке на выходе генератора есть нормальное напряжение 13.5- 14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода идущего от генератора до батареи.

На отсутствие зарядки может влиять и неисправность реле – регулятора, а также его плохой контакт с «массой».

Читайте так-же, другие обзоры

    Не работает генератор ваз 2106 причиныВАЗ 2105 горит лампа аккумулятора

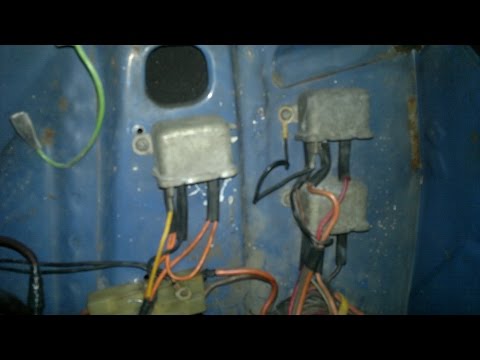

Видео:ВАЗ-2106, Аккумулятор не заряжается, Реле регулятор автомобиля (шоколадка), Ремонт автомобиляСкачать

ВАЗ-2106, Аккумулятор не заряжается, Реле регулятор автомобиля (шоколадка), Ремонт автомобиля

Штатный генератор ВАЗа шестой модели: от теории к практике

Не работает генератор ваз 2106 причины

Одними из основных элементов электрической цепи любого автомобиля являются аккумулятор и генератор. О последних мы поговорим в этой статье. Что представляет собой генератор отечественного автомобиля ВАЗ 2106, какие неисправности для него характерны и как произвести ремонт устройства, читайте ниже.

Видео:ПРОПАЛА ЗАРЯДКА НЕ РАБОТАЕТ ГЕНЕРАТОР.ВАЗ 2106Скачать

ПРОПАЛА ЗАРЯДКА НЕ РАБОТАЕТ ГЕНЕРАТОР.ВАЗ 2106

Особенности работы и схема подключения генератора на ВАЗ 2106

Чтобы работающий генератор на ВАЗ прослужил вам долгое, основное требование — не перегружать устройство. Важно периодически осуществлять профилактические работы, производить замену расходных материалов — щеток, а также следить за натяжением ремешка. На автомобиле 2106 генератор подключен по электросхеме, размещенной ниже.

Не работает генератор ваз 2106 причины

Схема подключения узла к бортовой сети «шестерки»

Видео:Как проверить генератор. За 3 минуты, БЕЗ ПРИБОРОВ и умений.Скачать

Как проверить генератор. За 3 минуты, БЕЗ ПРИБОРОВ и умений.

Диагностика

Как снимать и разбирать устройство на своем авто, как отремонтировать соединения? Перед тем, как мы расскажем, как осуществляется разборка и сборка устройства напряжения на ВАЗ 2106 своими руками, уделим время диагностике. Как проверить генератор в домашних условиях? В общей сложности существует три метода проверки — на самой машине, на стенде, а также с применением осциллографа. Последние два способа нас не интересуют, поскольку они требуют специфически знаний и использования оборудования.

Генератор ВАЗ 2106 нельзя диагностировать путем отсоединения его от АКБ, поскольку это приведет к скачку напряжения, в результате чего выпрямительный блок может выйти из строя. Если вам когда-то приходилось проверять регулятор напряжения ВАЗ 2106, то в случае с генераторным узлом процедура диагностики будет идентичной.

В первую очередь вам потребуется завести двигатель, мотор должен работать на 2500-300 оборотах в минуту, при этом батарея должна быть максимально заряжена. С помощью мультиметра произведите замер напряжения на выводах клемм АКБ — этот параметр должен составлять 14 вольт. В том случае, если показатели отличаются, проблему необходимо искать либо в реле напряжения, либо в самом устройстве. Если вы произвели регулировку реле напряжения, а проблема осталась, то узел придется или ремонтировать, или менять.

Не работает генератор ваз 2106 причины

Проверка напряжения мультиметром

Видео:ПРИЧИНЫ ОТСУТСТВИЯ ЗАРЯДКИ АККУМУЛЯТОРА. ЧТО ДЕЛАТЬ? ТОП 5 ПРИЧИН! ВАЗ 2101-2106.Скачать

ПРИЧИНЫ ОТСУТСТВИЯ ЗАРЯДКИ АККУМУЛЯТОРА. ЧТО ДЕЛАТЬ? ТОП 5 ПРИЧИН! ВАЗ 2101-2106.

Распространенные неисправности

Какие существуют неисправности генератора ВАЗ 2106 и как их устранить?

Первый тип поломки — лампочка на приборке горит всегда или время от времени загорается во время езды, причины следующие:

  1. Ремешок проскальзывает — его натяжение необходимо отрегулировать.
  2. Обрыв цепи между центром звезды узла и штекером под номером 85 реле контрольной лампочки.
  3. Повреждено реле контрольной лампочки заряда.
  4. Выход из строя регулятор напряжения.
  5. Обрыв в проводке обмотки возбуждения.
  6. Износились щетки генератора, окислились контактные кольца. Проблему позволит решить очистка колец, а также замена щеток генератора.
  7. Произошло замыкание или обрыв в цепи вентилей механизма.
  8. Замыкание проводки в обмотке статора или обрыв цепи.

Если контрольная лампочка не горит при включении зажигания, причины могут быть следующими:

  1. Сгорела нить накала — лампочку можно просто заменить.
  2. Выход из строя реле лампочки.
  3. Обрыв в проводке или замыкание вентилей.
  4. Обмотка статора замкнулась на массу. Проблем позволит решить замена статора.
  5. Генератор не заряжает АКБ.

Не работает генератор ваз 2106 причины

Устройство и обозначение элементов узла

Если генераторный узел функционирует нормально, но АКБ при этом заряжается плохо, причиной может служить:

  1. Плохое натяжение ремешка либо его проскальзывание при езде на высоких оборотах. Избавиться от такой проблемы можно путем регулировки натяжения ремешка.
  2. На АКБ окислились выводы, произошло повреждение проводки либо ослабли фиксаторы наконечников проводки на механизме.
  3. При выходе из строя АКБ ее необходимо поменять.
  4. Проблемы в работе регулятора напряжения могут быть исправлены путем зачистки контактов, а также регулировкой или заменой элемента.

Что касается перезарядом АКБ, то обычно он обусловлен плохим контактом между корпусом регуляторного элемента, а также массой. Гораздо реже это обусловлено выходом из строя самого регулятора, а также поломкой аккумулятора.

Если же генераторный узел работает очень громко, это связано с:

  1. Ослаблением гайки шкива узла — ее необходимо просто подтянуть.
  2. Изгибом вентиляторной лопасти — ее нужно просто отстроить.
  3. Некорректной работой подшипниковых элементов.
  4. Коротким замыканием либо обрывом проводки в механизме.
  5. Появлению шума могут способствовать щетки узла — их необходимо просто вытереть (автор видео — Сергей Бакаев).

Видео:БЫСТРАЯ И ПРОСТАЯ ПРОВЕРКА ГЕНЕРАТОРА ВАЗ НА РАБОТОСПОСОБНОСТЬ 2101 2105 2107 ИНЖЕКТОР КАРБЮРАТОРСкачать

БЫСТРАЯ И ПРОСТАЯ ПРОВЕРКА ГЕНЕРАТОРА ВАЗ НА РАБОТОСПОСОБНОСТЬ 2101 2105 2107 ИНЖЕКТОР КАРБЮРАТОР

Демонтаж и снятие

Как снять генератор ВАЗ и как разобрать устройство? Какой генератор лучше поставить на ВАЗ 2106?

Чтобы произвести ремонт генератора ВАЗ 2106, выполните следующие действия:

  1. Сначала необходимо отключить штекер от выхода 67 на узле.
  2. После этого отключается штекер от выхода так называемого нулевого провода.
  3. Далее, нужно немного отодвинуть изоляционный чехол, после чего с помощью гаечного ключа на 10 нужно открутить гайку фиксации проводки, в частности, речь идет о тридцатом выводе. Проводку можно отсоединить.
  4. Теперь можно снять ремешок. Если вам нужно его только заменить, то покупайте хороший ремень — проверьте его состояние, на ремешке должны повреждения. Размер ремня генератора ВАЗ 2106 должен соответствовать номинальному, он указан в сервисном мануале.
  5. С помощью гаечного ключа на 17 необходимо выкрутить две гайки, который фиксируют регулировочную планку, ее нужно снять.
  6. Затем открутите гайки нижнего фиксатора механизма, извлеките болт, а также втулку. Сам узел будет фиксироваться на кронштейне.
  7. После этого узел можно демонтируется. При необходимости производится замена генератора. Дальнейшее подключение генератора осуществляется в порядке, обратном снятию.

Извините, в настоящее время нет доступных опросов.

Видео:Реле Лампочки Генератора ВАЗСкачать

Реле Лампочки Генератора ВАЗ

Видео «Ремонт механизма своими руками»

Подробнее о том, как производится ремонт «шестерочного» генераторного устройства в домашних условиях, смотрите на видео ниже (автор ролика — Николай Пуртов).

Видео:Не спешите снимать генератор, если нет зарядки акб на авто, тускло горит лампочка зарядки акбСкачать

Не спешите снимать генератор, если нет зарядки акб на авто, тускло горит лампочка зарядки акб

6 причин, почему нет зарядки в автомобиле ВАЗ 2106 🌟

🌟Любая аккумуляторная батарея имеет свой эксплуатационный срок, а именно от 5 до 10 лет, в зависимости от производителя. Кроме того, требует регулярного

  1. Основные проблемы
  2. Нет зарядки. Износ щеток генератора
  3. Перегоревший предохранитель
  4. Выход из строя диодного моста генератора
  5. Реле генератора ВАЗ 2106: как проверить реле зарядки
  6. Схема электропроводки
  7. Технические характеристики генератора ВАЗ 2106
  8. Обрыв обмотки
  9. Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей
  10. Механические неисправности
  11. Что стоит на ВАЗ 2110
  12. Перегрузки генератора

Видео:Нет зарядки. Диагностика и ремонт генератора / ВАЗ 2106. Часть 5Скачать

Нет зарядки. Диагностика и ремонт генератора / ВАЗ 2106. Часть 5

Основные проблемы

Для начала перечислим причины отсутствия зарядки АКБ на ВАЗ 2106:

  • изношен или ослаблен приводной ремень генератора;
  • неисправна проводка или соединительные колодки;
  • плохой контакт реле-регулятора с кузовом;
  • неисправность генератора:
    • износ щеток;
    • пробит диодный мост;
    • повреждены обмотки статора или ротора;
  • сгорел предохранитель цепи возбуждения;
  • неисправен реле-регулятор;
  • неисправен замок зажигания.

Причин, как мы видим, довольно много. Для того чтобы выяснить, почему нет зарядки аккумулятора, придется проверить все вышеперечисленные вероятности. Но прежде разберемся с электрической схемой бортовой сети, отвечающей за подзарядку АКБ.

Видео:Горит лампа зарядки аккумулятора.Скачать

Горит лампа зарядки аккумулятора.

Нет зарядки. Износ щеток генератора

При недостаточной длине щеток генератора ВАЗ 2106 зарядка может быть недостаточной. Ну или же ее не будет совсем. Для того, чтобы проверить состояние этих деталей, необходимо снять щетки с генератора и произвести их замену. Естественно, в случае необходимости. Напомню, что остаточная длина щеток должна составлять не менее 12 мм. Если при измерении выяснилось, что она недостаточная, то это повод для замены данной детали.

Видео:Причины отсутствия зарядки аккумулятора.Скачать

Причины отсутствия зарядки аккумулятора.

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Видео:На генератор ВАЗ 2101-06 ставим "шоколадку".Скачать

На генератор ВАЗ 2101-06 ставим "шоколадку".

Выход из строя диодного моста генератора

Перегорание одного или нескольких диодов выпрямительного блока, также может быть причиной слабой зарядки аккумулятора. Из личного опыта могу вспомнить несколько случаев, когда при перегорании всего одного диода зарядка была недостаточной. Со временем аккумулятор приходилось подзаряжать, так как генератор не мог это делать полноценно. Чтобы точно определить, в этом ли причина, можно провести диагностику диодного моста. И в случае определения неисправности произвести его замену.

Видео:ОТСУТСТВУЕТ ЗАРЯДКА НА ВАЗ 2106//КАК НАЙТИСкачать

ОТСУТСТВУЕТ ЗАРЯДКА НА ВАЗ 2106//КАК НАЙТИ

Реле генератора ВАЗ 2106: как проверить реле зарядки

В процессе эксплуатации автомобиля достаточно часто возникают проблемы с аккумулятором и генератором. Зачастую, АКБ может выходить из строя по причине недостаточно заряда. Эта проблема актуальна как для многих иномарок, особенно с пробегом, так и для различных отечественных авто (ВАЗ, ГАЗ, ЗАЗ и т.д.).

Для нормальной работы автомобильного аккумулятора необходимо, чтобы генератор заряжал АКБ во время работы двигателя, при этом не допускается как недозаряда, так и перезаряда аккумуляторной батареи. Далее мы рассмотрим проблемы с зарядом АКБ на примере ВАЗ 2106, реле зарядки на данной модели авто, а также как проверить реле регулятор ВАЗ самостоятельно.

Видео:Как проверить генератор ВАЗСкачать

Как проверить генератор ВАЗ

Схема электропроводки

Участок схемы, который нас интересует, на ВАЗ 2106 не особо сложен, и разобраться в нем не составит большого труда. Для этого достаточно иметь начальные знания по электротехнике.

Не работает генератор ваз 2106 причиныЭлектрическая схема подзарядки АКБ на ВАЗ 2106

На рисунке цифрами обозначены:

  • 1 – аккумуляторная батарея;
  • 2 – генератор;
  • 3 – реле-регулятор;
  • 4 – замок зажигания;
  • 5 – монтажный блок;
  • 6 – контрольная лампа зарядки АКБ;
  • 7 – реле контрольной лампы.

Разберемся, как работает эта схема. После включения зажигания напряжение +12 В с аккумуляторной батареи через предохранитель F10 монтажного блока поступает на реле-регулятор, отвечающий за стабилизацию выходного напряжения. Далее с реле оно идет на обмотку возбуждения, которая расположена на роторе и питается через щетки. Второй вывод обмотки соединен с кузовом автомобиля, являющийся минусовым проводом.

Переменное напряжение, вырабатываемое генератором, выпрямляется трехфазным диодным мостом и поступает в бортовую сеть. Величина этого напряжения находится в диапазоне 13.5-14.5 В. Если оно становится слишком высоким, срабатывает реле-регулятор и снижает напряжение на обмотке возбуждения. Соответственно, уменьшается и напряжение, вырабатываемое генератором.

Узел контроля зарядки, собранный на реле и лампе, подключен к отдельному выводу генератора. Пока на этом выводе есть напряжение, реле включено, а лампочка, подключенная к нормально замкнутым контактам этого реле, погашена. Как только напряжение пропадает – генератор не работает, реле отпускает и зажигает лампу «Нет зарядки аккумулятора», расположенную на приборной панели.

Не работает генератор ваз 2106 причиныАварийная лампа «Нет зарядки АКБ»

Важно! Пока двигатель не запущен, но зажигание включено, аварийная лампа будет гореть – ведь генератор не работает. Это нормально. Если все в порядке, после пуска двигателя она погаснет.

Видео:Пропала зарядка ВАЗ Классика (быстрый ремонт)Скачать

Пропала зарядка ВАЗ Классика (быстрый ремонт)

Технические характеристики генератора ВАЗ 2106

Замена щеток генератора ваз 2107 не снимая генератор

На «шестёрке» с завода стоит генератор Г-221, который классифицируется как синхронный прибор переменного тока. Устройство фиксируется на двигателе с правой стороны, однако его можно регулировать или менять только из-под кузова, так как сверху к генератору трудно подлезть из-за наличия многих шлангов, устройств и приборов.

Номинальное напряжение Г-221 соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Ротор генератора вращается в правую сторону (если смотреть со стороны привода), так как такая особенность обусловлена положением генератора относительно коленчатого вала.

Максимальная сила тока, которую способен выдать генератор ВАЗ 2106 при частоте вращения ротора 5000 оборотов в минуту, равна 42 амперам. Показатель мощности — не менее 300 ватт.

Устройство весит 4.3 килограмма и имеет следующие габариты:

  • ширина — 15 см;
  • высота — 15 см;
  • длина — 22 см.

Не работает генератор ваз 2106 причины

Видео:не горит лампочка генератора!!! самое доходчивое и простое видео на ютубеСкачать

не горит лампочка генератора!!! самое доходчивое и простое видео на ютубе

Обрыв обмотки

Если оборвана обмотка возбуждения, то нет и зарядки аккумулятора. Чтобы это определить, часто достаточно положить руку на генератор. При обрыве он греется. Для точной проверки нужно отсоединить от щетки конец обмотки возбуждения, к нему, и зажиму Ш генератора подсоединить (через вольтметр или лампочку) провода АКБ.

Если есть обрыв, то стрелка вольтметра не отклонится, а лампочка не загорится. Чтобы найти, какая из катушек не дает работать генератору, подключают к каждой по отдельности провода от АКБ. Напоследок проверяют пайки и выводы катушек. Если обрыв внутренний, катушку нужно заменить, при внешних помогает пайка.

Видео:генератор не даёт зарядки ВАЗ 2107Скачать

генератор не даёт зарядки ВАЗ 2107

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

  • Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Идем далее. При запуске ДВС вращается коленвал, от которого также приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя. Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.

В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.

На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания. Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.

Далее сердечник в обмотке втягивается внутрь, что приводит к размыканию контактов на внутренних резисторах одной группы и замыкании контактов на резисторах другой группы. Например, когда обороты не высокие, в регуляторе замкнутым остается только один резистор, тогда как при работе на высоких оборотах замкнуты три резистора, при этом сильно падает напряжение на обмотке возбуждения.

Видео:Как проверить реле заряда (ИРН) ВАЗ 2101,02,03,04,06,07,011.Скачать

Как проверить реле заряда (ИРН) ВАЗ 2101,02,03,04,06,07,011.

Механические неисправности

Первое место среди механических неполадок ВАЗ 2110 занимает растяжение ремня. При этом обычно сильно греется шкив генератора. Кроме того, нет достаточной зарядки АКБ. Осмотрите также все на предмет плохого контакта, обламываний и т.п.

Поэтому, независимо от кого, карбюраторная у вас машина, или инжектор, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

Что стоит на ВАЗ 2110

Для автомобилей ВАЗ 2110 предусматривается установка двух типов генераторов, в зависимости от установленного двигателя.

  1. Для карбюраторных моделей устанавливается генератор с номером 9402.3701.
  2. Если двигатель инжекторный, тогда каталожный номер используемого генератора будет 3202-3771. Он имеет поликлиновый ремень.

Вне зависимости от типа установленного двигателя и генератора соответственно, неполадки на устройствах встречаются одни и тех же, потому процедура проверки и ремонта в обоих случаях идентична.

Перегрузки генератора

Если зарядка на АКБ идет, однако напряжения недостаточны, значит, генератор перегружен. Этому способствует установка и подключение вдобавок к штатному электрическому оборудованию различных гаджетов, охочих до электричества. Генератор функционирует на пределе своих возможностей.

Современные водители любят различный тюнинг автомобиля. Так, устанавливаются серьезные музыкальные комплексы, мощный свет и другое оборудование. Кто-то вместе с этим увеличивает мощность аккумулятора. Так, при АКБ на 70 Ач штатный генератор ВАЗа не может полностью ее зарядить. У него банально не хватает мощности. Вследствие этого генератор дает мало зарядки.

Не горит лампа акб при включенном зажигании

Горит лампа зарядки аккумулятора — значит не работает генератор, первая мысль автовладельца когда он увидел значек АКБ на приборной панели. Однако причина, по которой загорается индикатор заряда, чаще всего намного банальнее — это ослабление натяжки приводного ремня или плохой контакт. Но, также не исключено, что придется и разбирать генератор поскольку возможен износ щеток генератора или выход из строя диодного моста, а также некоторые другие.

Первое, что нужно сделать, если горит лампа заряда аккумулятора при включенном двигателе — проверить напряжение на клеммах аккумулятора. Это нужно для того, чтобы определиться с локализацией места ремонта — в подкапотном пространстве либо в приборной панели автомобиля.

Причины почему горит лампа заряда АКБ

В исправном состоянии электропитания контрольная лампа АКБ на приборной панели загорается лишь в момент запуска двигателя, и через одну-две секунды она тухнет. Если же этого не происходит, или, например, значок активировался при работе двигателя на холостом ходу или во время езды — это признак неисправности, и нужно искать причину, почему горит контрольная лампа аккумулятора. Так, причинами данной неисправности могут быть проблемы со следующими агрегатами.

Генератор

Чаще всего горит лампа батареи в случае, если генератор после запуска двигателя не будет передавать энергию на аккумулятор. Происходит такое когда возникают следующие проблемы:

  • Ослабление натяжки ремня. Или критическая ситуация — его обрыв. В этом случае будет наблюдаться проскальзывание ремня по шкиву, из-за чего шкив генератора не будет вращаться с нужной угловой скоростью, и соответственно, вырабатывать электричество с низким напряжением, недостаточным для нормальной подзарядки аккумулятора. Другой вариант проскальзывания ремня — загрязненность его внутренней поверхности и/или поверхности шкива генератора. При таких ситуациях в холодное время года из-под капота появляется свист.
  • Износ щеток. Со временем щетки генератора изнашиваются по естественным причинам, что приводит к тому, что будет вырабатываться электричество с низким напряжением.
  • Неполадки реле регулятора напряжения. Задача этого узла заключается в ограничении напряжения, передаваемого от генератора до аккумулятора. Если указанный регулятор вышел из строя, то обычно напряжение вовсе не передается на аккумуляторную батарею, в результате чего горит лампа аккумулятора на панели.
  • Диодный мост. Его функция заключается в преобразовании переменного тока, вырабатываемого генератором, в постоянный. Соответственно, при выходе его из строя генератор не будет заряжать АКБ.
  • Неисправности подшипников шкива генератора. Так, при значительном его износе (или при очень сильной натяжке ремня) возможно возникновение значительного люфта подшипника либо его подклинивание. Это обычно приводит к проскальзыванию ремня с описанными выше последствиями.
  • Плохой контакт на генераторе. Несмотря на то, что клеммное соединение, куда сводятся выходные провода генератора, защищены механически (обычно колпачком или подобным приспособлением) зачастую со временем контакты могут окислиться, на них может попасть грязь и/или масло. Все это приводит к плохому контакту и снижению проводимости. Аналогичные рассуждения справедливы и для контактов «массы». Если «масса» будет плохая, то АКБ не будет получать должного заряда, и соответственно, на приборной панели горит значок аккумулятора.
  • Обрыв одной из фаз обмотки генератора (обрыв цепи). Как правило, это происходит с контактами которые соединены с помощью болтового соединения. В частности, болт может со временем открутиться и произойти обрыв контакта между одной из фаз и диодным выпрямителем. Обрыв цепи также возможен в случае выхода из строя обоих силовых диодов на выпрямительном блоке. В том числе это может быть у генераторов, где контакты соединены не с помощью болтов, а с помощью пайки. Обратите внимание, что в этом случае аварийная лампа с аккумулятором на приборной панели будет светиться в половину накала. А при добавлении оборотов двигателя она перестает гореть.

Аккумулятор

Горит значок аккумулятора на панели когда батарея попросту не может принимать заряд. Первая причина этого — старость АКБ либо частичный выход его из строя. Как вариант — низкий уровень электролита в нем. Вторая причина — окисление клемм и подходящих к нему контактов или загрязнение поверхностей.

Сигнальная лампа

На многие отечественные автомобили, например, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115 в качестве сигнальной лампы аккумулятора устанавливается лампа старого типа с нитью накала. На указанных моделях предоставляется возможность менять эту лампу при демонтаже приборной панели при выходе ее из строя.

Однако некоторые автолюбители по неопытности или незнанию устанавливают вместо лампы с нитью накаливания светодиодную лампу. Это приводит к тому, что после запуска двигателя и работы его на холостых оборотах лампа (при напряжении чуть более 12 Вольт) продолжает гореть. Однако стоит принудительно поднять обороты двигателя примерно до 2000 оборотов в минуту, и лампочка батареи тухнет.

Проводка

Зачастую причиной некорректной работы лампы аккумулятора является поврежденная проводка. Например, когда лампа горит в половину накала и даже тусклее, причем в самых разных ситуациях. Зачастую при этом виновата проводка. Например, провод, идущий от аккумулятора до генератора. В частности, известны случаи, когда при поврежденном проводе (перелом, повреждение изоляции) лампа при даже незначительной нагрузке на аккумулятор начинает немного светиться.

Аналогично может гореть лампа аккумулятора в половину накала из-за плохого контакта на регуляторе напряжения (так называемой «шоколадке»). Плохой контакт может быть из-за коррозии либо механического повреждения.

Зачем нужна сигнальная лампа зарядки АКБ

Для того чтобы водитель мог контролировать состояние зарядки аккумуляторной батареи, на панели приборов размещен вольтметр со шкалой, а также маленькое красное окошко, под которым установлена сигнальная лампочка. Когда мы вставляем ключ зажигания и проворачиваем его в замке на один оборот, эта лампа включается и горит красным цветом. Стрелка вольтметра при этом находится в нулевом положении. Это означает, что генератор находится в состоянии покоя и не дает зарядки на АКБ. При запуске двигателя лампа должна погаснуть, а стрелка прибора отклониться вправо, показывая величину подаваемого на батарею напряжения. Так происходит, когда система энергоснабжения машины полностью исправна. Но если горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106 и после запуска двигателя, скорее всего, где-то произошел сбой. И наша с вами задача найти его причину и устранить ее.

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

    Прикладываем щупы к предохранителю.

Не работает генератор ваз 2106 причины

Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.

Не работает генератор ваз 2106 причины

Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Не работает генератор ваз 2106 причины

На приборной панели автомобиля имеются не только аналоговые датчики, но и разные индикаторы. Одним из главных индикаторов является значок в виде аккумулятора, который загорается красным цветом при включении зажигания, и гаснет сразу, как только запускается мотор. Если горит лампа зарядки аккумулятора на ВАЗ 2107 после запуска двигателя, то это указывает на неисправность генератора. Если же генератор исправен, и зарядка идет на АКБ, а лампа горит — тогда причины свечения индикатора необходимо искать.

Не работает генератор ваз 2106 причины

Причины свечения лампочки зарядки аккумулятора

Такие лампочки имеются в автомобилях ВАЗ 2107 инжекторного и карбюраторного типа. Если после запуска мотора продолжает светиться индикатор в виде АКБ на панели приборов ВАЗ 2107, то первое мнение владельца — неисправен генератор. Это верное мнение, и чтобы отыскать точную причину, понадобится произвести диагностические мероприятия. Причинами свечения лампы на панели приборов являются:

  1. Ослабевание натяжения ремня генератора, а также его износ и повреждение.
  2. Сгорает плавкая вставка предохранителя.
  3. Неисправность реле-регулятора, или выпрямительного(диодного) моста.
  4. Возникновение обрыва в обмотке генератора.
  5. Ухудшение контакта на клеммах аккумулятора.
  6. Истирание графитовых щеток на генераторе.
  7. Отсутствие контакта «массы».

Эксплуатировать автомобиль со светящимся индикатором в виде аккумулятора на панели приборов нельзя. В любой момент аккумулятор может разрядиться, так как на него не поступает заряд от генератора, и автомобиль попросту заглохнет. Сколько сможет проехать ТС при неисправном генераторе, зависит от качества аккумулятора, его заряда и потребления электроэнергии автомобилем. Обычно этот промежуток времени составляет от 10 минут до 2 часов.

Не работает генератор ваз 2106 причины

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Другая ситуация, с которой знакомы некоторые владельцы отечественных автомобилей, это когда горит лампа зарядки аккумулятора ВАЗ 2107, но зарядка идет. В чем же может быть причина, насколько она опасна, и как ее устранить, выясним далее.

Когда горит лампочка аккумулятора, а зарядка при этом есть, то причины также скрываются в неисправной работе генератора. Аккумулятор на автомобиле имеет рабочее напряжение в 12В, а для зарядки на него требуется подать от 13,5 до 14,4В. В этом случае аккумулятор будет заряжаться, и лампа на панели проборов светиться при работающем моторе не будет. Если же индикатор светится после запуска мотора, то высока вероятность того, что генератор выдает недостаточную величину напряжения на аккумулятор (то есть ниже 13,5В). Если, измеряя прибором напряжение на клеммах АКБ при работающем моторе, прибор показывает значение более 12В, но менее 13,5В, то необходимо бить тревогу и начинать поиски неисправности.

Чтобы отыскать причину неисправности и успешно ее устранить самостоятельно, рассмотрим остальные виды возможных дефектов.

Нарушение контакта на выводах АКБ

Первым делом необходимо проверить клеммы на аккумуляторе. Через клеммы на АКБ поступает вырабатываемый генератором зарядный ток, поэтому малейшее наличие окислов на клеммах, может приводить к снижению зарядного тока (посредством увеличения сопротивления).

Не работает генератор ваз 2106 причины

Окислы на клеммах могут возникнуть, если долго не отсоединять их. Также, если используются отличные от свинцовых клемм.

Напряжение, поступающее от генератора, теряется (снижается) из-за слабого контакта. При такой неисправности еще можно заметить, тускло горит лампочка индикации заряда. Если это так, то рекомендуется снять обе клеммы с АКБ, и зачистить их, воспользовавшись мелкозернистой наждачной бумагой. После удаления окислов, следует обработать клеммы Литолом. Проверить отсутствие свечения индикации при запуске мотора.

Неисправность реле-регулятора

Еще одной причиной того, что горит лампочка зарядки аккумулятора, но зарядка есть, может быть выход из строя реле-регулятора. Оно, собственно, и отвечает за своевременное включение-выключение этой лампы. В автомобилях ВАЗ 2106, 2107 реле устанавливается в моторном отсеке на верхней части брызговика колеса с правой стороны. Принцип его работы следующий. При включении зажигания (при выключенном двигателе) через его замкнутые контакты течет ток, поступающий от аккумулятора, и питает контрольную лампу.

Не работает генератор ваз 2106 причины

  • Не работает генератор ваз 2106 причиныРегистрация
  • Не работает генератор ваз 2106 причиныВход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Не работает генератор ваз 2106 причины

  • Список форумов AUTOLADA.RU
  • «Классика»
  • 1
  • 2
  • 3
  • >

Ну если пошел перезаряд при замыкании то это же вроде как реле не пашет

Нет, это свидетельствует о том что зарядка есть, без реле и должен быть презаряд ведь реле принимает большое напряжение от генератора и выдаёт стандартные 14В (так сказать регулирует).

ведь реле принимает большое напряжение от генератора и выдаёт стандартные 14В (так сказать регулирует).

замыкал провода подходящие на реле регулятора — как положено пошёл перезаряд

При каких оборотах проверял?

Проверял на холостых, по показаниям прибора зарядка возрастала до 17В потом заглушил, что опасно замыкать знаю, потому и проверял недолго.
Вот ещё что забыл отметить, при пропадании зарядки на повышенных оборотах стрелка тахометра начинает сильно плавать (диапазон доходит до 3000 об.), это не связано с оборотами двигателя, т.к. последний работает равномерно. У меня как то такое было ещё на прежней машине (ВАЗ 2104), но там проблема была в том что масса на АКБ была плохо закреплена, поэтому сейчас я сперва подтянул клемму, но проблема не пропала.

У меня чет подобное присутствует, пока не разобрался в причине. Посоветовали мост поменять, жду тепла.

Мост новый, 2 недели как поменял.

Мост новый, 2 недели как поменял.

Вообщем всю башку уже сломал может кто поможет.

Вот ещё что забыл отметить, при пропадании зарядки на повышенных оборотах стрелка тахометра начинает сильно плавать (диапазон доходит до 3000 об.), это не связано с оборотами двигателя, т.к. последний работает равномерно.

Не работает генератор ваз 2106 причины

пропала зарядка хотя лампочка индикатора не просигнализировала да и сейчас ничего не показывает

пропала зарядка хотя лампочка индикатора не просигнализировала да и сейчас ничего не показывает, у меня стоит электронный тахометр с вольтметром,

А где гарантия того, что твой данный прибор абсолютно правильно показвает и не «глючит» на каком-то участке измерений?

Тогда задам вопрос, почему плавает стрелка тахометра? Почему фары заметно тускнеют при пропадании зарядки (по прибору)? Почему двигатель глохнет если снять клемму с АКБ на повышенных оборотах, когда зарядка должна быть максимальной? Насколько я знаю двигатель должен сам себе вырабатывать необходимую электроэнергию для работы, а не брать её с аккумулятора.

износ подшипников и на высоких оборотах «гуляющий» якорь, это нарушает работу щеток

Я думал об этом и склоняюсь к этому варианту, завтра буду разбирать генератор проверять что к чему, отпишусь если найду причину.

Разбирайся с РН!

Rezo писал(а): А где гарантия того, что твой данный прибор абсолютно правильно показвает и не «глючит» на каком-то участке измерений?

Тогда задам вопрос, почему плавает стрелка тахометра? Почему фары заметно тускнеют при пропадании зарядки (по прибору)? Почему двигатель глохнет если снять клемму с АКБ на повышенных оборотах, когда зарядка должна быть максимальной? Насколько я знаю двигатель должен сам себе вырабатывать необходимую электроэнергию для работы, а не брать её с аккумулятора.

. скорее всего с периодически-импульсным пропаданием напряжения, что скорее всего происходит всё же по вине РН.
В любом случае смотри цепь возбуждения обмотки и как уже говорил «Владимирыч» — щётки.

Поделиться или сохранить к себе:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности.
